523
Driftsresultat från världens största elektriska
stålugn. Vid det till United States Steel
Corporation hörande South Chicago stålverk startades i
maj månad 1909 en elektrisk stålsmältningsugn om
15 ton af Heroults konstruktion (fig. 7). Ugnen,
som alltsedan igångsättningen varit i oafbruten drift,
har arbetat fullkomligt tillfredsställande.
Den elektriska strömmen genereras af
gasmaskiner, drifna med masugnsgas och tillföres ugnen

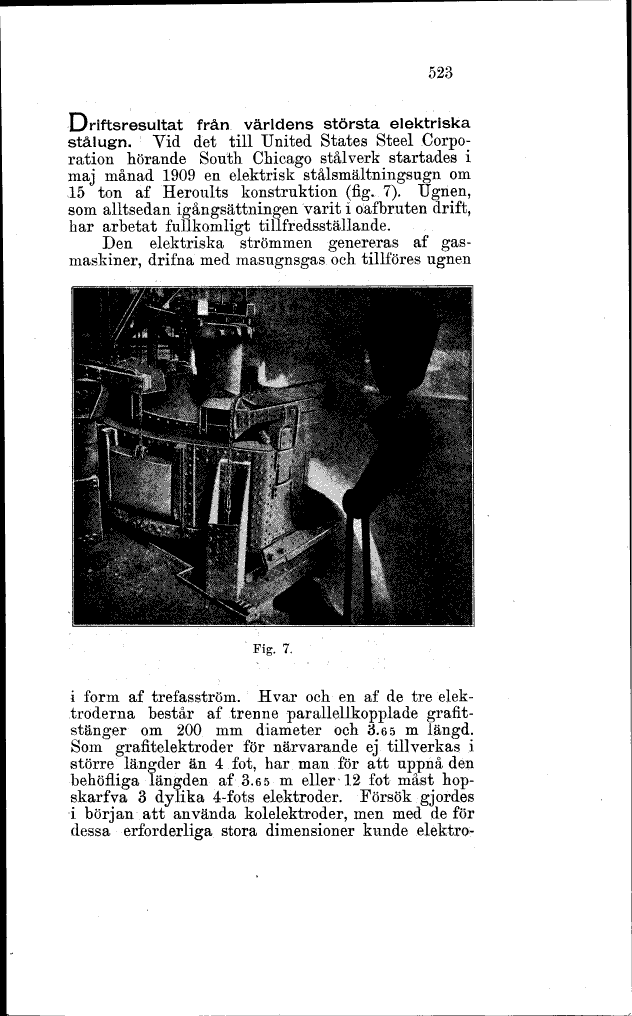

Fig. 7.
i form af trefasström. Hvar och en af de tre
elektroderna består af trenne parallellkopplade
grafit-stänger om 200 mm diameter och å. 6 5 m längd.
Som grafitelektroder för närvarande ej tillverkas i
större längder än 4 fot, har man för att uppnå den
behöfliga längden af 3.65 m eller 12 fot måst
hop-skarfva 3 dylika 4-fots elektroder. Försök gjordes
i början att använda kolelektroder, men med de för
dessa erforderliga stora dimensioner kunde elektro-
