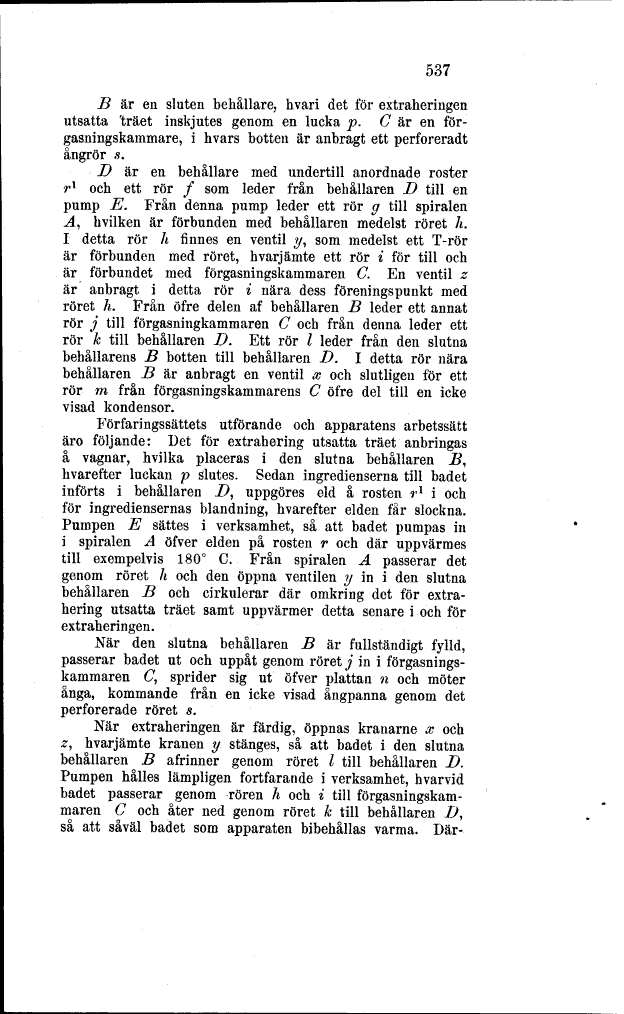

537
B är en sluten behållare, hvari det för extraheringen
utsatta ’träet inskjutes genom en lucka p. C är en
förgasningskammare, i hvars botten är anbragt ett perforeradt
ångrör s.
D är en behållare med undertill anordnade roster
rl och ett rör / som leder från behållaren D till en
pump E. Från denna pump leder ett rör g till spiralen
A, hvilken är förbunden med behållaren medelst röret A.
I detta rör A finnes en ventil y, som medelst ett T-rör
är förbunden med röret, hvarjämte ett rör i för till och
är förbundet med förgasningskammare!! C. En ventil z
är anbragt i detta rör i nära dess föreningspunkt med
röret A. Från öfre delen af behållaren B leder ett annat
rör j till förgasningkammaren C och från denna leder ett
rör k till behållaren D. Ett rör / leder från den slutna
behållarens B botten till behållaren D. I detta rör nära
behållaren B är anbragt en ventil x och slutligen för ett
rör m från förgasningskammarens C öfre del till en icke
visad kondensor.
Förfaringssättets utförande och apparatens arbetssätt
äro följande: Det för extrahering utsatta träet anbringas
å vagnar, hvilka placeras i den slutna behållaren B,
hvarefter luckan p slutes. Sedan ingredienserna till badet
införts i behållaren D, uppgöres eld å rosten rl i och
för ingrediensernas blandning, hvarefter elden får slockna.
Pumpen E sättes i verksamhet, så att badet pumpas in
i spiralen A öfver elden på rosten r och där uppvärmes
till exempelvis 180° C. Från spiralen A passerar det
genom röret A och den öppna ventilen y in i den slutna
behållaren B och cirkulerar där omkring det för
extrahering utsatta träet samt uppvärmer detta senare i och för
extraheringen.
När den slutna behållaren B är fullständigt fylld,
passerar badet ut och uppåt genom röret j in i
förgasnings-kammaren (7, sprider sig ut öfver plattan n och möter
ånga, kommande från en icke visad ångpanna genom det
perforerade röret s.
När extraheringen är färdig, öppnas kranarne x och
2, hvarjämte kranen y. stänges, så att badet i den slutna
behållaren B afrinner genom röret Z till behållaren D.
Pumpen hålles lämpligen fortfarande i verksamhet, hvarvid
badet passerar genom rören A och i till
förgasningskam-maren C och åter ned genom röret k till behållaren Z>,
så att såväl badet som apparaten bibehållas varma. Där-
