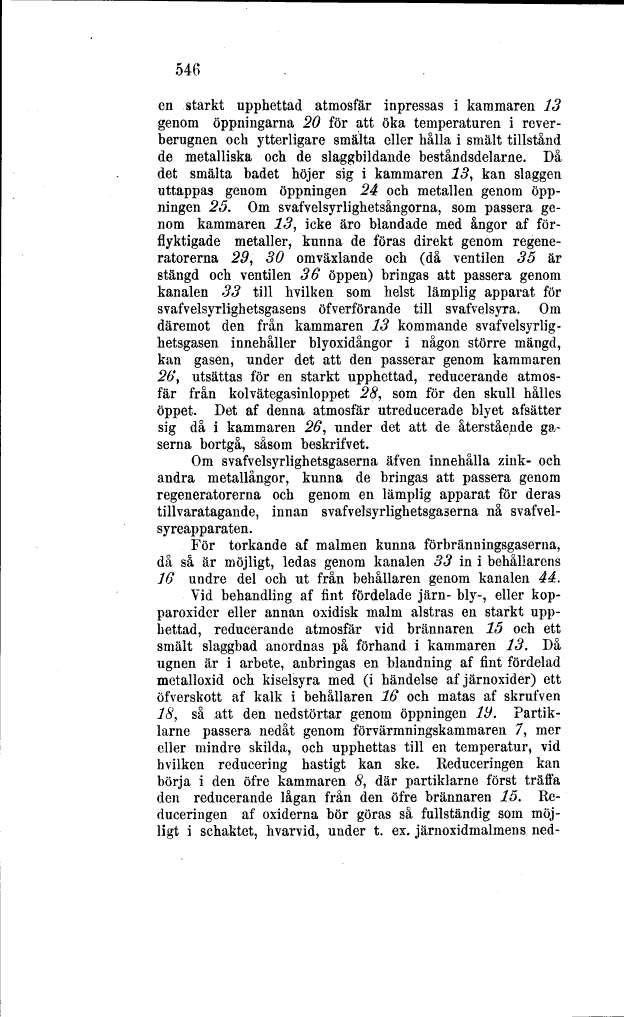

546
en starkt upphettad atmosfär inpressas i kammaren 13
genom öppningarna 20 för att öka temperaturen i
rever-berugnen och ytterligare smälta eller hålla i smält tillstånd
de metalliska och de slaggbildande beståndsdelarne. Då
det smälta badet höjer sig i kammaren 13, kan slaggen
uttappas genom öppningen 24 och metallen genom
öppningen 25. Om svafvelsyrlighetsångorna, som passera
genom kammaren 13, icke äro blandade med ångor af
förflyktigade metaller, kunna de föras direkt genom
regeneratorerna 29, 30 omväxlande och (då ventilen 35 är
stängd och ventilen 36 öppen) bringas att passera genom
kanalen 33 till hvilken som helst lämplig apparat för
svafvelsyrlighetsgasens öfverförande till svafvelsyra. Om
däremot den från kammaren 13 kommande
svafvelsyrlig-hetsgasen innehåller blyoxidångor i någon större mängd,
kan gasen, under det att den passerar genom kammaren
26, utsättas för en starkt upphettad, reducerande
atmosfär från kolvätegasinloppet 28, som för den skull hålles
öppet. Det af denna atmosfär utred ucerade blyet afsätter
sig då i kammaren 26, under det att de återstående
gaserna bortgå, såsom beskrifvet.
Om svafvelsyrlighetsgaserna äfven innehålla zink- och
andra metallångor, kunna de bringas att passera genom
regeneratorerna och genom en lämplig apparat för deras
tillvaratagande, innan svafvelsyrlighetsgaserna nå
svafvel-syreapparaten.
För torkande af malmen kunna förbränningsgaserna,
då sa är möjligt, ledas genom kanalen 33 in i behållarens
16 undre del och ut från behållaren genom kanalen 44.
Vid behandling af fint fördelade järn- bly-, eller
kop-paroxidcr eller annan oxidisk malm alstras en starkt
upphettad, reducerande atmosfär vid brännaren 15 och ett
smält slaggbad anordnas på förhand i kammaren 13. Då
ugnen är i arbete, anbringas en blandning af fint fördelad
metalloxid och kiselsyra med (i händelse af järnoxider) ett
öfverskott af kalk i behållaren 16 och matas af skrufven
18, så att den nedstörtar genom öppningen W.
Partiklarne passera nedåt genom förvärmningskammaren 7, mer
eller mindre skilda, och upphettas till en temperatur, vid
hvilken reducering hastigt kan ske. Reduceringen kan
börja i den öfre kammaren 8, där partiklarne först träffa
den reducerande lågan från den öfre brännaren 15.
Reduceringen af oxiderna bör göras så fullständig som
möjligt i schaktet, hvarvid, under t. ex. järnoxidmalmens ned-
