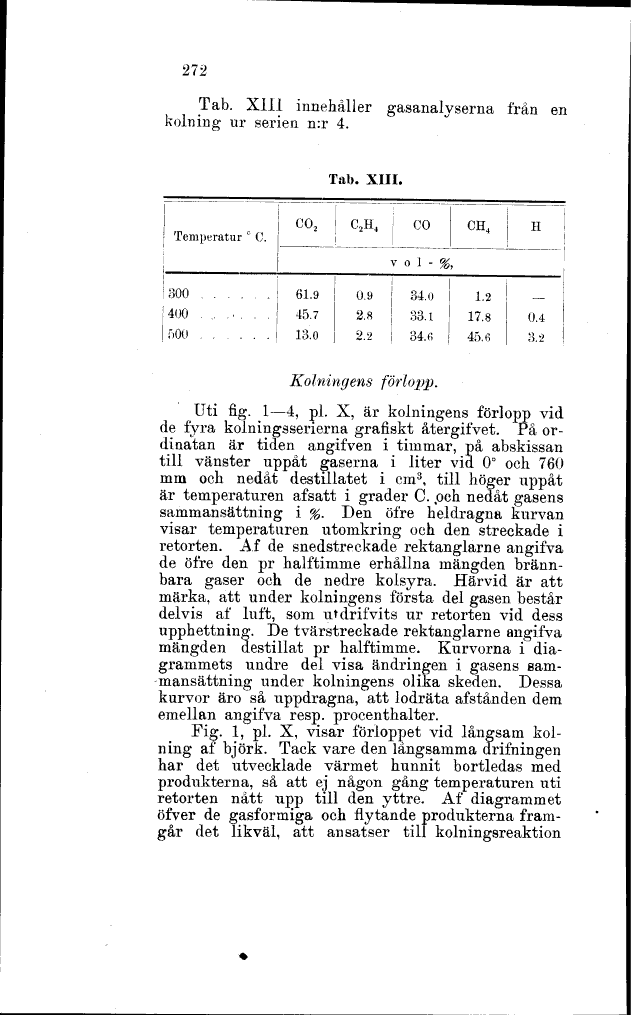

272
Tab. XIII innehåller gasanalyserna från en
kolning ur serien n:r 4.
Tab. XIII.
C02
C2H4
CO
CH4
H
Temperatur ° C.
v o 1 - %
>
J300....... 61.9 0.9 34.0 1.2 - l
400 ........ 45.7 2.8 33.1 17.8 0.4
f)00.......| 13.0 j 2.2 34.6 | 45.6 3.2
Kolning ens förlopp.
Uti fig. l-4, pl. X, är kolningens förlopp vid
de fyra kolningsserierna grafiskt återgifvet. På
or-dinatan är tiden angifven i timmar, på abskissan
till vänster uppåt gaserna i liter vid 0° och 760
mm och nedåt destillatet i cm3, till höger uppåt
är temperaturen afsatt i grader C. och nedåt gasens
sammansättning i %. Den öfre heldragna kurvan
visar temperaturen utomkring och den streckade i
retorten. Af de snedstreckade rektanglarne angifva
de öfre den pr halftimme erhållna mängden
brännbara gaser och de nedre kolsyra. Härvid är
ätt-märka, att under kolningens första del gasen består
delvis af luft, som utdrifvits ur retorten vid dess
upphettning. De tvärstreckade rektanglarne angifva
mängden destillat pr halftimme. Kurvorna i
diagrammets undre del visa ändringen i gasens
sammansättning under kolningens olika skeden. Dessa
kurvor äro så uppdragna, att lodräta afstånden dem
emellan angifva resp. procenthalter.
Fig. l, pl. X, visar förloppet vid långsam
kolning af björk. Tack vare den långsamma drifningen
har det utvecklade värmet hunnit bortledas med
produkterna, så att ej någon gång temperaturen uti
retorten nått uj)p till den yttre. Af diagrammet
öfver de gasformiga och flytande produkterna
framgår det likväl, att ansatser till kolningsreaktion
