590
För framställning af kolpulver användes
westfaliska gaskol, hvilka först torkas i rullugn. Ugnen
är 15 m lång, 1.5 m i diameter och utan
infodring. Kringvridningshastigheten uppgår till 3
hv. pr min. De torkade kolen föras till behållaren
c och därefter till tvenne pendelkvarnar att
pulve-riseras. Siktduken till kvarnarne håller 361 maskor
pr cm2. Genom transportsnäckorna d, e, f, g och
rn
l__

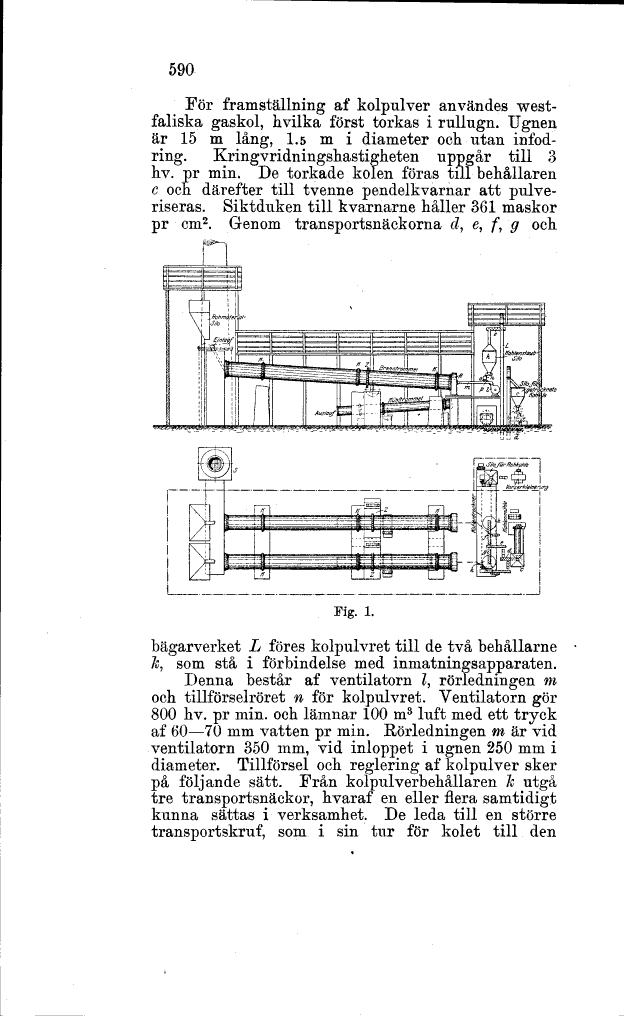

Fig. 1.
bägarverket L föres kolpulvret till de två behållarne
Ä, som stå i förbindelse med inmatningsapparaten.
Denna består af ventilatorn l, rörledningen m
och tillförselröret n för kolpulvret. Ventilatorn gör
800 hv. pr min. och lämnar 100 m3 luft med ett tryck
af 60-70 mm vatten pr min. Rörledningen m är vid
ventilatorn 350 mm, vid inloppet i ugnen 250 mm i
diameter. Tillförsel och reglering af kolpulver sker
på följande sätt. Från kolpulverbehållaren & utgå
tre transportsnäckor, hvaraf en eller flera samtidigt
kunna sättas i verksamhet. De leda till en större
transportskruf, som i sin tur för kolet till den
