595
Detta måste utdrifvas, hvilket på grund af slaggens
svampartade och porösa beskaffenhet med för stora
utgifter. En mängd metoder för granulering utan
vatten hafva därför uppkommit. De flesta af dessa
grunda sig på, att en stråle vattenånga eller luft
riktas mot den rinnande slaggen, som därigenom i
droppform slungas mot en afkyld vägg. Vanligen
aflägsnas dropparne endast genom sin egen tyngd
från denna, och därigenom sker lätt en
samman-bakning med åtföljande ofullständig granulering.
Den förbättring, som införts vid Buderus-verken,
afser först och främst slaggens raska bortförande
efter en så fullständig afkylning som möjligt.

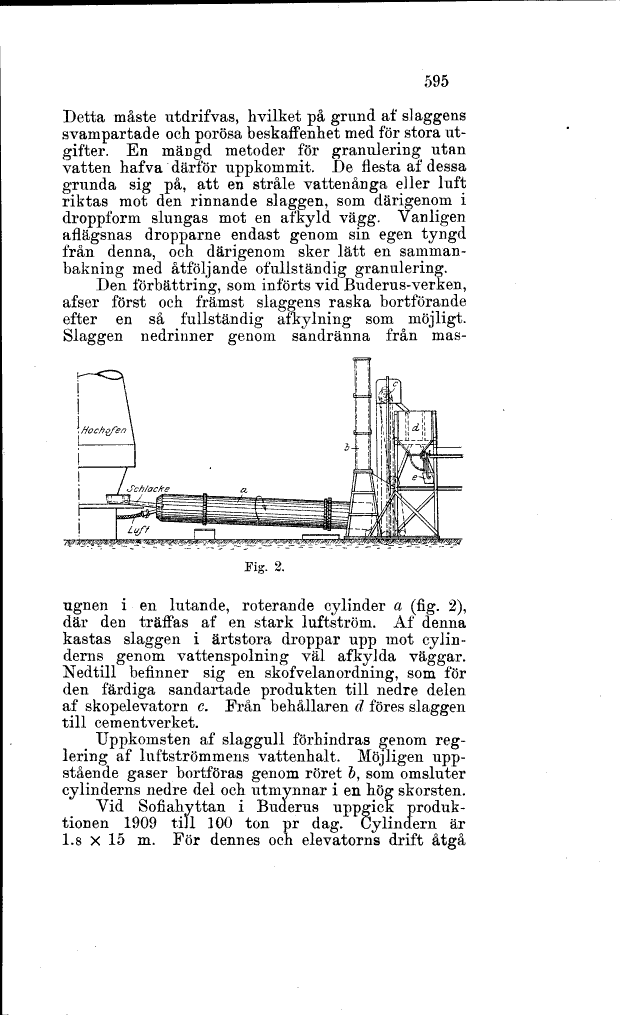

Slaggen nedrinner genom sandränna från mas-
ngnen i en lutande, roterande cylinder a (fig. 2),
där den träffas af en stark luftström. Af denna
kastas slaggen i ärtstora droppar upp mot
cylinderns genom vattenspolning väl af kyl da väggar.
Nedtill befinner sig en skofvelanordning, som för
den färdiga sandartade produkten till nedre delen
af skopelevatorn c. Från behållaren d föres slaggen
till cementverket.
Uppkomsten af slaggull förhindras genom
reglering af luftströmmeris vattenhalt. Möjligen
uppstående gaser bortföras genom röret &, som omsluter
cylinderns nedre del och utmynnar i en hög skorsten.
Vid Sofiahyttan i Buderus uppgick
produktionen 1909 till 100 ton pr dag. Cylindern är
1.8 X 15 m. För dennes och elevatorns drift åtgå
