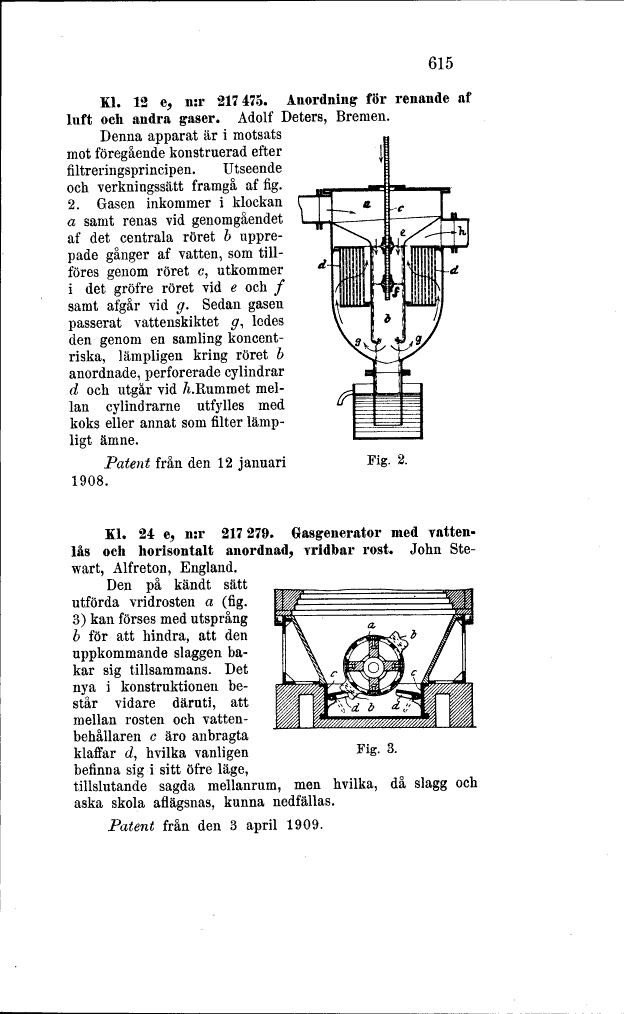

615
Kl. 12 e, n:r 217475. Anordning for renande af
luft och andra gaser. Adolf Deters, Bremen.
Denna apparat är i motsats
mot föregående konstruerad efter
filtreringsprincipen. Utseende
och verkningssätt framgå af fig.
2. Gasen inkommer i klockan
a samt renas vid genomgåendet
af det centrala röret b
upprepade gånger af vatten, som
tillföres genom röret c, utkommer
i det gröfre röret vid e och /
samt afgår vid g. Sedan gasen
passerat vattenskiktet #, ledes
den genom en samling
koncentriska, lämpligen kring röret b
anordnade, perforerade cylindrar
d och utgår vid /i.Rummet
mellan cylindrarne utfylles med
koks eller annat som filter
lämpligt ämne.
Patent från den 12 januari
1908.
Kl. 24 e, n:r 217 279. Gasgenerator med
vattenlås och horisontalt anordnad, vridbar rost. John
Stewart, Alfreton, England.
Den på kändt sätt w,,,,. - ^...rr^
utförda vridrosten a (fig.
3) kan förses med utsprång
b för att hindra, att den
uppkommande slaggen
bakar sig tillsammans. Det
nya i konstruktionen
består vidare däruti, att
mellan rosten och
vattenbehållaren c äro anbragta
klaffar d, hvilka vanligen
befinna sig i sitt öfre läge,
tillslutande sagda mellanrum, men hvilka, då slagg och
aska skola aflägsnas, kunna nedfällas.
Patent från den 3 april 1909.
Fig. 3.
Fig. 2.
