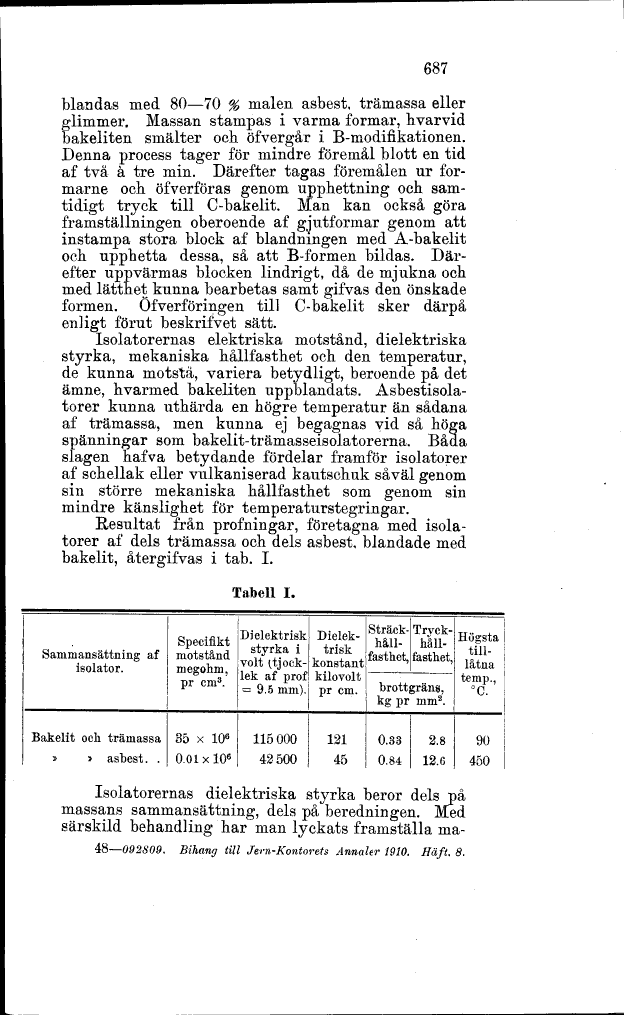

687
blandas med 80-70 % målen asbest, trämassa eller
glimmer. Massan stampas i varma formar, hvarvid
bakeliten smälter och öfvergår i B-modifikationen.
Denna process tager för mindre föremål blott en tid
af två a tre min. Därefter tagas föremålen ur
for-marne och öfverföras genom upphettning och
samtidigt tryck till C-bakelit. Man kan också göra
framställningen oberoende af gjutformar genom att
instampa stora block af blandningen med A-bakelit
och upphetta dessa, så att B-formen bildas.
Därefter uppvärmas blocken lindrigt, då de mjukna och
med lätthet kunna bearbetas samt gifvas den önskade
formen. Öfverföringen till C-bakelit sker därpå
enligt förut beskrifvet sätt.
Isolatorernas elektriska motstånd, dielektriska
styrka, mekaniska hållfasthet och den temperatur,
de kunna motstå, variera betydligt, beroende på det
ämne, hvarmed bakeliten uppblandats.
Asbestisola-torer kunna uthärda en högre temperatur än sådana
af trämassa, men kunna ej begagnas vid så höga
spänningar som bakelit-trämasseisolatorerna. Båda
slagen hafva betydande fördelar framför isolatorer
af schellak eller vulkaniserad kautschuk såväl genom
sin större mekaniska hållfasthet som genom sin
mindre känslighet för temperaturstegringar.
Resultat från profningar, företagna med
isolatorer af dels trämassa och dels asbest, blandade med
bakelit, återgifvas i tab. I.
Tabell I.
i
Sammansättning af Isolator.
Specifikt motstånd megohm, pr cm3.
Di elektrisk styrka i volt (tjocklek af prof = 9.5 mm).
Dielek-trisk konstant kilovolt pr cm.
Sträck-hållfasthet,
Trvck-håll-fasthet,
Högsta till-låtna temp., °C.
brottgräns, kg pr mm2.
Bakelit och trämassa
35 x 106
115000
121
0.33
2.8
90
» > asbest. .
0.01 x 106
42500
45
0.84
12.6
450
Isolatorernas dielektriska styrka beror dels på
massans sammansättning, dels på beredningen. Med
särskild behandling har man lyckats framställa ma-
48-092809. Bihang till Jern-Kontorets Annaler 1910. Haft. 8.
