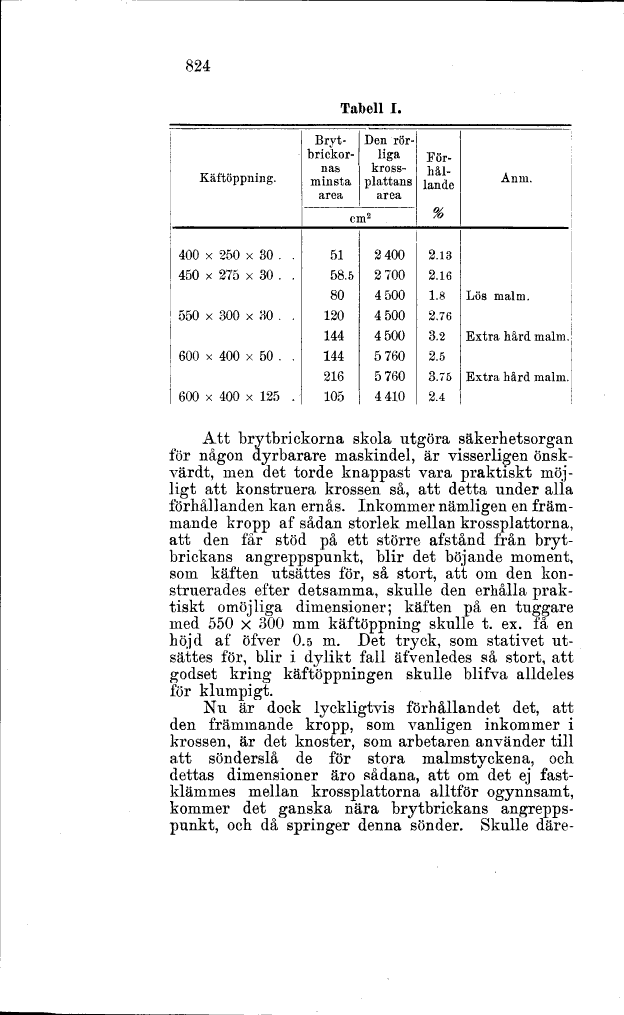

824
Tabell I.
Käftöppning.
Bryt-brickor-nas minsta area
Den rörliga krossplattans area
Förhållande
Anm.
Cl
n2
%
400 x 250 x 30 . .
51
2400
2.13
450 x 275 x 30 . .
58.5
2700
2.16
80
4500
1.8
Lös malm.
550 x 300 x 30 . .
120
4500
2.76
144
4500
3.2
Extra hård malm.
600 x 400 x 50 . .
144
5760
2.5
216
5760
3.75
Extra hård malm.
600 x 400 x 125 .
105
4410
2.4
Att brytbräckorna skola utgöra säkerhetsorgan
för någon dyrbarare maskindel, är visserligen
önskvärdt, men det torde knappast vara praktiskt
möjligt att konstruera krossen så, att detta under alla
förhållanden kan ernås. Inkommer nämligen en
främmande kropp af sådan storlek mellan krossplattorna,
att den får stöd på ett större afstånd från
bryt-brickans angreppspunkt, blir det böjande moment,
som käften utsättes för, så stort, att om den
konstruerades efter detsamma, skulle den erhålla
praktiskt omöjliga dimensioner; käften på en tuggare
med 550 x 300 mm käftöppning skulle t. ex. få en
höjd af öfver 0.5 m. Det tryck, som stativet
utsättes för, blir i dylikt fall äfvenledes så stort, att
godset kring käftöppningen skulle blifva alldeles
för klumpigt.
Nu är dock lyckligtvis förhållandet det, att
den främmande kropp, som vanligen inkommer i
krossen, är det knoster, som arbetaren använder till
att sönderslå de för stora malmstyckena, och
dettas dimensioner äro sådana, att om det ej
fast-klämmes mellan krossplattorna alltför ogynnsamt,
kommer det ganska nära brytbrickans
angreppspunkt, och då springer denna sönder. Skulle däre-
