Full resolution (TIFF) - On this page / på denna sida - Häfte 10 - Tekniska meddelanden - Nickel-koppar-stål
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

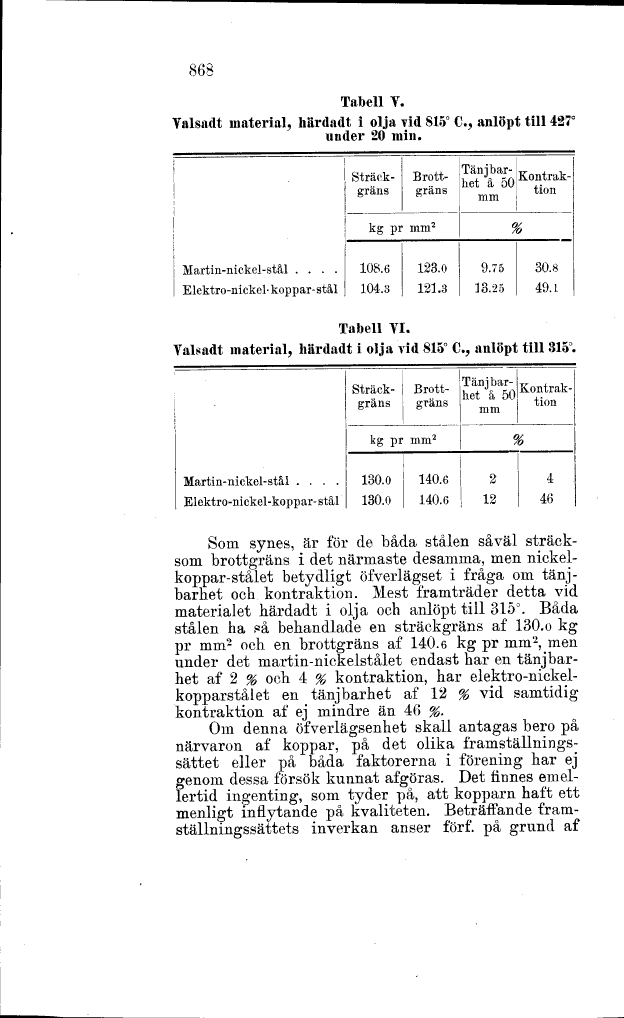

868
Tabell Y.
Valsadt material, härdadt i olja vid 815° C., anlöpt till 427°
under 20 min.
Sträckgräns
Brottgräns
Tänjbarhet å 50 mm
Kontrak-tion
kg pr mm2
%
Martin-nickel-stål ....
108.6
123.0
9.75
30.8
Elektro-nickel- koppar- stål
104.3
121.3
13.25
49.1
Tabell VI.
Valsadt material, härdadt i olja yid 815° C., anlöpt till 315°.
Sträckgräns
Brottgräns
Tänjbarhet å 50 mm
Kontrak-tion
kg pr mm2
%
Martin-nickel-stål ....
130.0
140.6
2
4
Elektro-nickel-koppar- stål
130.0
140.6
12
46
Som synes, är för de båda stålen såväl
sträck-söm brottgräns i det närmaste desamma, men
nickelkoppar-stålet betydligt öfverlägset i fråga om
tänjbarhet och kontraktion. Mest framträder detta vid
materialet härdadt i olja och anlöpt till 315°. Båda
stålen ha så behandlade en sträckgräns af 130.o kg
pr mm2 och en brottgräns af 140.6 kg pr mm2, men
under det martin-nickelstålet endast har en
tänjbarhet af 2 % och 4 % kontraktion, har
elektro-nickel-kopparstålet en tänjbarhet af 12 % vid samtidig
kontraktion af ej mindre än 46 %.
Om denna öfverlägsenhet skall antagas bero på
närvaron af koppar, på det olika
framställningssättet eller på båda faktorerna i förening har ej
genom dessa försök kunnat afgöras. Det finnes
emellertid ingenting, som tyder på, att kopparn haft ett
menligt inflytande på kvaliteten. Beträffande
framställningssättets inverkan anser förf. på grund af
<< prev. page << föreg. sida << >> nästa sida >> next page >>
