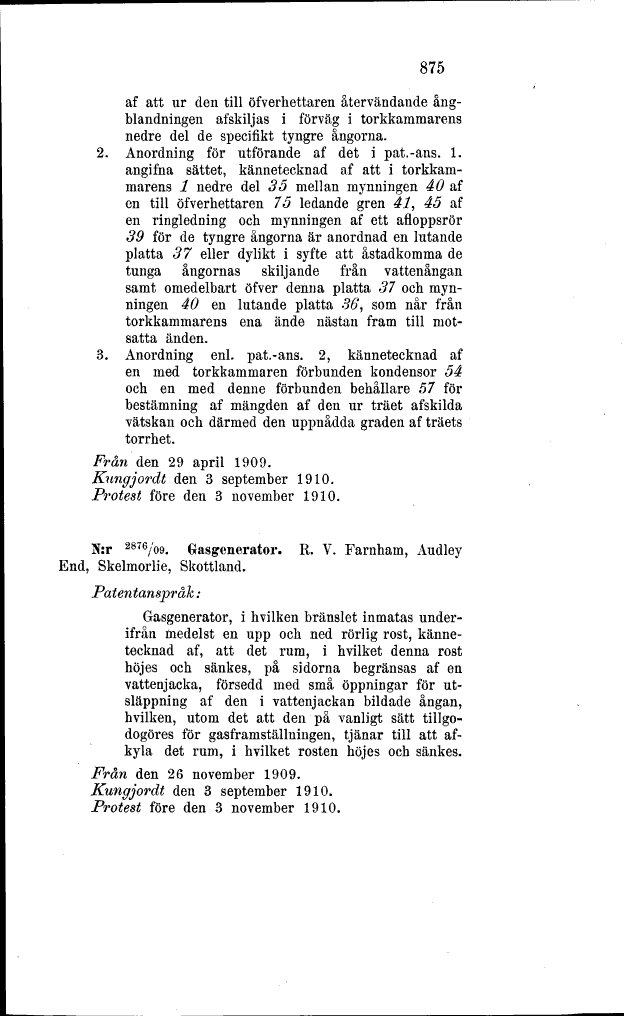

875
af att ur den till öfverhettaren återvändande
ång-blandningen afskiljas i förväg i torkkammarens
nedre del de specifikt tyngre ångorna.
2. Anordning för utförande af det i pat.-ans. 1.
angifna sättet, kännetecknad af att i
torkkammarens l nedre del 35 mellan mynningen 40 af
en till öfverhettaren 75 ledande gren 41, 45 af
en ringledning och mynningen af ett afloppsrör
39 för de tyngre ångorna är anordnad en lutande
platta 37 eller dylikt i syfte att åstadkomma de
tunga ångornas skiljande från vattenångan
samt omedelbart öfver denna platta 37 och
mynningen 40 en lutande platta 36, som når från
torkkammarens ena ände nästan fram till
motsatta änden.
3. Anordning enl. pat.-ans. 2, kännetecknad af
en med torkkammaren förbunden kondensor 54
och en med denne förbunden behållare 57 för
bestämning af mängden af den ur träet afskilda
vätskan och därmed den uppnådda graden af träets
torrhet.
Från den 29 april 1909.
Kungjordt den 3 september 1910.
Protest före den 3 november 1910.
N:r 2876/o9. Gasgenerator. R. V. Farnham, Audley
End, Skelmorlie, Skottland.
Patentanspråk:
Gasgenerator, i hvilken bränslet inmatas
underifrån medelst en upp och ned rörlig rost,
kännetecknad af, att det rum, i hvilket denna rost
höjes och sänkes, på sidorna begränsas af en
vattenjacka, försedd med små öppningar för
ut-släppning af den i vattenjackan bildade ångan,
hvilken, utom det att den på vanligt sätt
tillgo-dogöres för gasframställningen, tjänar till att
afkyla det rum, i hvilket rosten höjes och sänkes.
Från den 26 november 1909.
Kungjordt den 3 september 1910.
Protest före den 3 november 1910.
