876

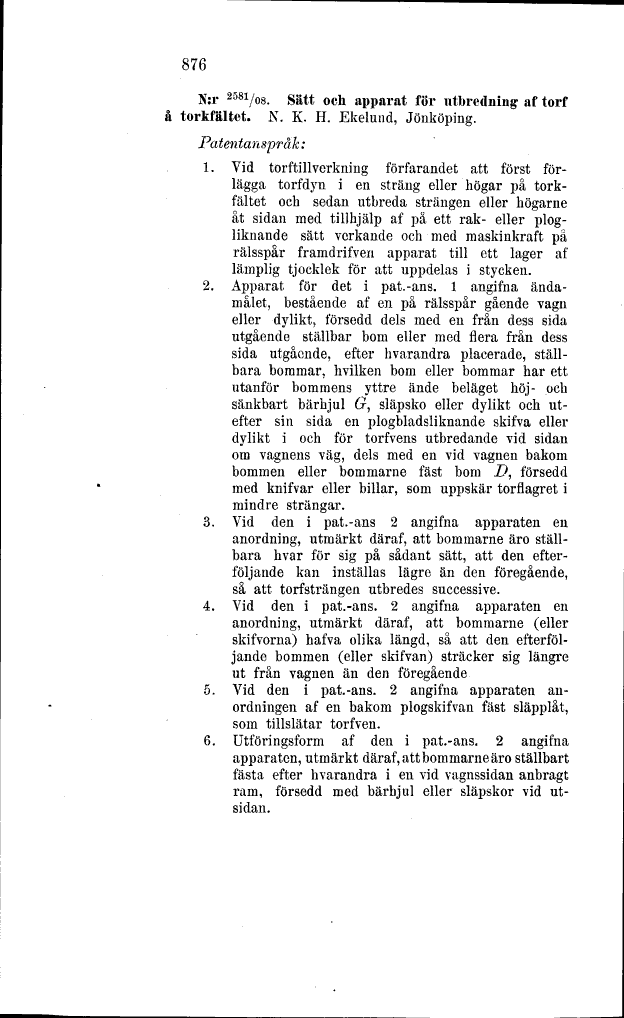

N:r 2581/os. Sätt och apparat för utbredning- af torf
torkfältet. N. K. H. Ekelund, Jönköping.
Patentanspråk:
1. Vid torftillverkning förfarandet att först
förlägga torfdyn i en sträng eller högar på
torkfältet och sedan utbreda strängen eller högarne
åt sidan med tillhjälp af på ett rak- eller
plog-liknande sätt verkande och med maskinkraft på
rälsspår framdrifven apparat till ett lager af
lämplig tjocklek för att uppdelas i stycken.
2. Apparat för det i pat.-ans. l angifna
ändamålet, bestående af en på rälsspår gående vagn
eller dylikt, försedd dels med en från dess sida
utgående ställbar bom eller med flera från dess
sida utgående, efter hvarandra placerade,
ställbara bommar, hvilken bom eller bommar har ett
utanför bommens yttre ände beläget höj- och
sänkbart bärhjul 6?, släpsko eller dylikt och
utefter sin sida en plogbladsliknande skifva eller
dylikt i och för torfvens utbredande vid sidan
om vagnens väg, dels med en vid vagnen bakom
bommen eller bommarne fäst bom Z?, försedd
med knifvar eller billar, som uppskär torflagret i
mindre strängar.
3. Vid den i pat.-ans 2 angifna apparaten en
anordning, utmärkt däraf, att bommarne äro
ställbara hvar för sig på sådant sätt, att den
efterföljande kan inställas lägre än den föregående,
så att torfsträngen utbredes successive.
4. Vid den i pat.-ans. 2 angifna apparaten en
anordning, utmärkt däraf, att bommarne (eller
skifvorna) hafva olika längd, så att den
efterföljande bommen (eller skifvan) sträcker sig längre
ut från vagnen än den föregående
5. Vid den i pat.-ans. 2 angifna apparaten
anordningen af en bakom plogskifvan fäst släpplåt,
som tillslätar torfven.
6. Utf öringsfor m af den i pat.-ans. 2 angifna
apparaten, utmärkt däraf, att bommarne äro ställbart
fästa efter hvarandra i en vid vagnssidan anbragt
ram, försedd med bärhjul eller släpskor vid
utsidan.
