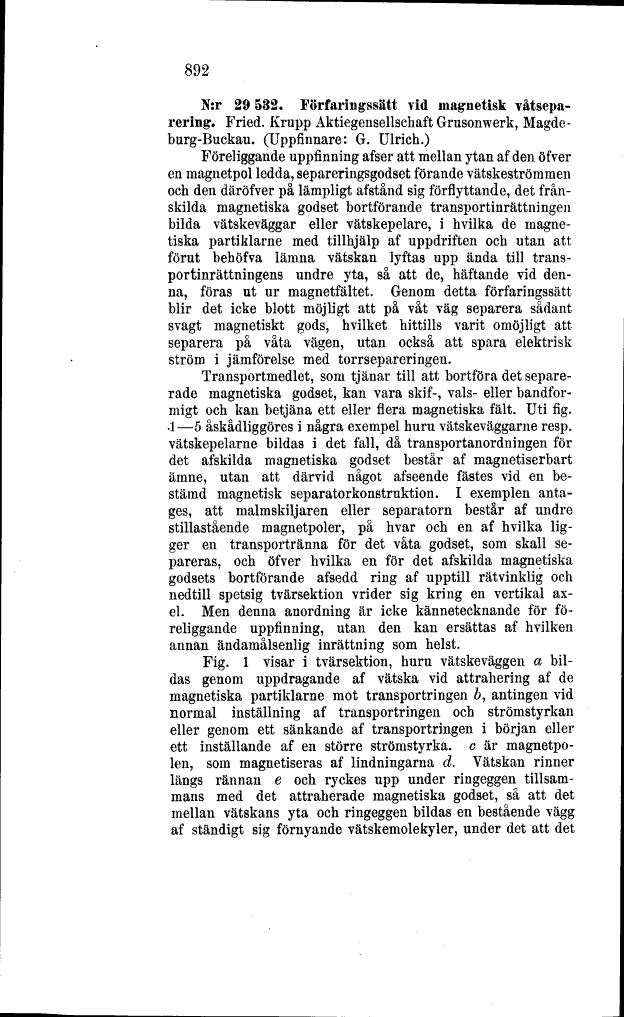

892
N:r 29 532. Förfaringssätt vid magnetisk
våtseparering’. Fried. Krupp Aktiegensellschaft Grusonwerk,
Magdeburg-Buckau. (Uppfinnare: G. Ulrich.)
Föreliggande uppfinning afser att mellan ytan af den öfver
en magnetpol ledda, separeringsgodset förande vätskeströmmen
och den däröfver på lämpligt afstånd sig förflyttande, det
frånskilda magnetiska godset bortförande transportinrättningen
bilda vätskeväggar eller vätskepelare, i hvilka de
magnetiska partiklarne med tillhjälp af uppdriften och utan att
förut behöfva lämna vätskan lyftas upp ända till
transportinrättningens undre yta, så att de, häftande vid
denna, föras ut ur magnetfältet. Genom detta förfaringssätt
blir det icke blott möjligt att på våt väg separera sådant
svagt magnetiskt gods, hvilket hittills varit omöjligt att
separera på våta vägen, utan också att spara elektrisk
ström i jämförelse med torrsepareringen.
Transportmedlet, som tjänar till att bortföra det
separerade magnetiska godset, kan vara skif-, vals- eller
bandfor-migt och kan betjäna ett eller flera magnetiska fält. Uti fig.
.l-5 åskådliggöres i några exempel huru vätskeväggarne resp.
vätskepelarne bildas i det fall, då transportanordningen för
det afskilda magnetiska godset består af magnetiserbart
ämne, utan att därvid något afseende fästes vid en
bestämd magnetisk separatorkonstruktion. I exemplen
antages, att malmskiljaren eller separatorn består af undre
stillastående magnetpoler, på hvar och en af hvilka
ligger en transportränna för det våta godset, som skall
separeras, och öfver hvilka en för det afskilda magnetiska
godsets bortförande afsedd ring af upptill rätvinklig och
nedtill spetsig tvärsektion vrider sig kring en vertikal
axel. Men denna anordning är icke kännetecknande för
föreliggande uppfinning, utan den kan ersättas af hvilken
annan ändamålsenlig inrättning som helst.
Fig. l visar i tvärsektion, huru vätskeväggen a
bildas genom uppdragande af vätska vid attrahering af de
magnetiska partiklarne mot transportringen 6, antingen vid
normal inställning af transportringen och strömstyrkan
eller genom ett sänkande af transportringen i början eller
ett inställande af en större strömstyrka, c är
magnetpolen, som magnetiseras af lindningarna d. Vätskan rinner
längs rännan e och ryckes upp under ringeggen
tillsammans med det attraherade magnetiska godset, så att det
mellan vätskans yta och ringeggen bildas en bestående vägg
af ständigt sig förnyande vätskemolekyler, under det att det
