Full resolution (TIFF) - On this page / på denna sida - Häfte 11 - Uppsatser - Experimentella undersökningar rörande Hoeschprocessen, af Fr. Springorum
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
930

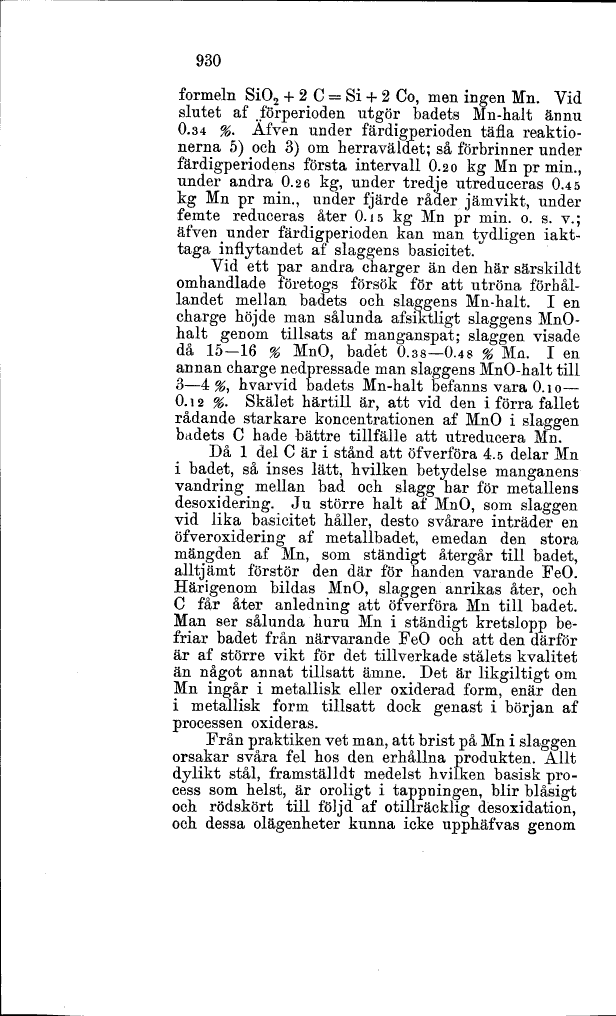

formeln Si02 + 2 C = Si + 2 Co, men ingen Mn. Vid
slutet af .förperioden utgör badets Mn-halt ännu
0.34 %. Äfven under färdigperioden täfla
reaktionerna 5) och 3) om herraväldet; så förbrinner under
färdigperiodens första intervall 0.20 kg Mn pr min.,
under andra 0.26 kg, under tredje utreduceras 0.45
kg Mn pr min., under fjärde råder jämvikt, under
femte reduceras åter 0.15 kg Mn pr min. o. s. v.;
äfven under färdigperioden kan man tydligen
iakttaga inflytandet af slaggens basicitet.
Vid ett par andra charger än den här särskildt
omhandlade företogs försök för att utröna
förhållandet mellan badets och slaggens Mn-halt. I en
charge höjde man sålunda afsiktligt slaggens
MnO-halt genom tillsats af manganspat; slaggen visade
då 15-16 % MnO, badet 0.38-0.48 % Mn. I en
annan charge nedpressade man slaggens MnO-halt till.
3-4$, hvarvid badets Mn-halt befanns vara 0. i o-
0.12 %. Skälet härtill är, att vid den i förra fallet
rådande starkare koncentrationen af MnO i slaggen
badets C hade bättre tillfälle att utreducera Mn.
Då l del C är i stånd att öfverföra 4.5 delar Mn
i badet, så inses lätt, hvilken betydelse manganens
vandring mellan båd och slagg har för metallens
desoxidering. Ju större halt af MnO, som slaggen
vid lika basicitet håller, desto svårare inträder en
öfveroxidering af metallbadet, emedan den stora
mängden af Mn, som ständigt återgår till badet,
alltjämt förstör den där för handen varande FeO.
Härigenom bildas MnO, slaggen anrikas åter, och
C får åter anledning att öfverföra Mn till badet.
Man ser sålunda huru Mn i ständigt kretslopp
befriar badet från närvarande FeO och att den därför
är af större vikt för det tillverkade stålets kvalitet
än något annat tillsatt ämne. Det är likgiltigt om
Mn ingår i metallisk eller oxiderad form. enär den
i metallisk form tillsatt dock genast i början af
processen oxideras.
Från praktiken vet man, att brist på Mn i slaggen
orsakar svåra fel hos den erhållna produkten. Allt
dylikt stål, framställdt medelst hvilken basisk
process som helst, är oroligt i tappningen, blir blåsigt
och rödskört till följd af otillräcklig desoxidation,
och dessa olägenheter kunna icke upphäfvas genom
<< prev. page << föreg. sida << >> nästa sida >> next page >>
