Full resolution (TIFF) - On this page / på denna sida - Häfte 11 - Tekniska meddelanden - Om några fysikaliska egenskaper hos stål med 2 % krom
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

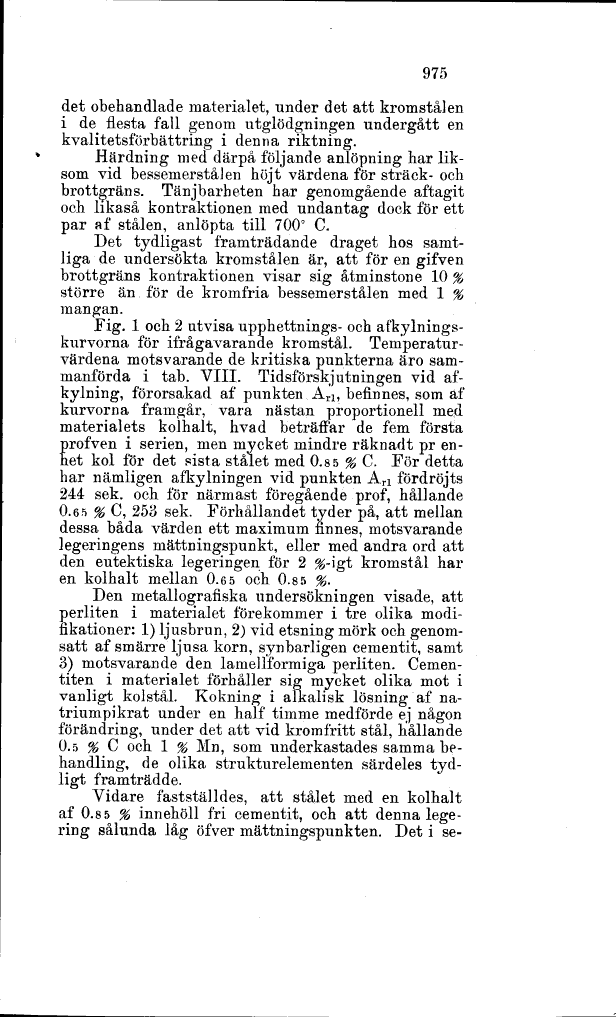

975
det obehandlade materialet, under det att kromstålen
i de flesta fall genom utglödgningen undergått en
kvalitetsförbättring i denna riktning.
Härdning med därpå följande anlöpning har
liksom vid bessemerstål en höjt värdena för sträck- och
brottgräns. Tänjbarheten har genomgående aftagit
och likaså kontraktionen med undantag dock för ett
par af stålen, anlöpta till 700° C.
Det tydligast framträdande draget hos
samtliga de undersökta kromstålen är, att för en gifven
brottgräns kontraktionen visar sig åtminstone 10 %
större än för de kromfria bessemerstålen med l %
mangan.
Fig. l och 2 utvisa upphettnings- och
afkylnings-kurvorna för ifrågavarande kromstål.
Temperaturvärdena motsvarande de kritiska punkterna äro
sammanförda i tab. VIII. Tidsförskjutningen vid
afkylning, förorsakad af punkten Ari, befinnes, som af
kurvorna framgår, vara nästan proportionell med
materialets kolhalt, hvad beträffar de fem första
profven i serien, men mycket mindre räknadt pr
enhet kol för det sista stålet med 0.85 % C. För detta
har nämligen afkylningen vid punkten Ari fördröjts
244 sek. och för närmast föregående prof, hållande
0.65 % C, 253 sek. Förhållandet tyder på, att mellan
dessa båda värden ett maximum finnes, motsvarande
legeringens mättningspunkt, eller med andra ord att
den eutektiska legeringen för 2 %-igt kromstål har
en kolhalt mellan 0.65 och 0.85 %.
Den metallografiska undersökningen visade, att
perliten i materialet förekommer i tre olika
modifikationer: 1) ljusbrun, 2) vid etsning mörk och
genom-satt af smärre ljusa korn, synbarligen cementit, samt
o) motsvarande den lamellformiga perliten. Gemen
-titen i materialet förhåller sig mycket olika mot i
vanligt kolstål. Kokning i alkalisk lösning af
na-triumpikrat under en half timme medförde ej någon
förändring, under det att vid krom fritt stål, hållande
0.5 % C och l % Mn, som underkastades samma
behandling, de olika strukturelementen särdeles
tydligt framträdde.
Vidare fastställdes, att stålet med en kolhalt
af 0.85 % innehöll fri cementit, och att denna
legering sålunda låg öfver mättningspunkten. Det i se-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
