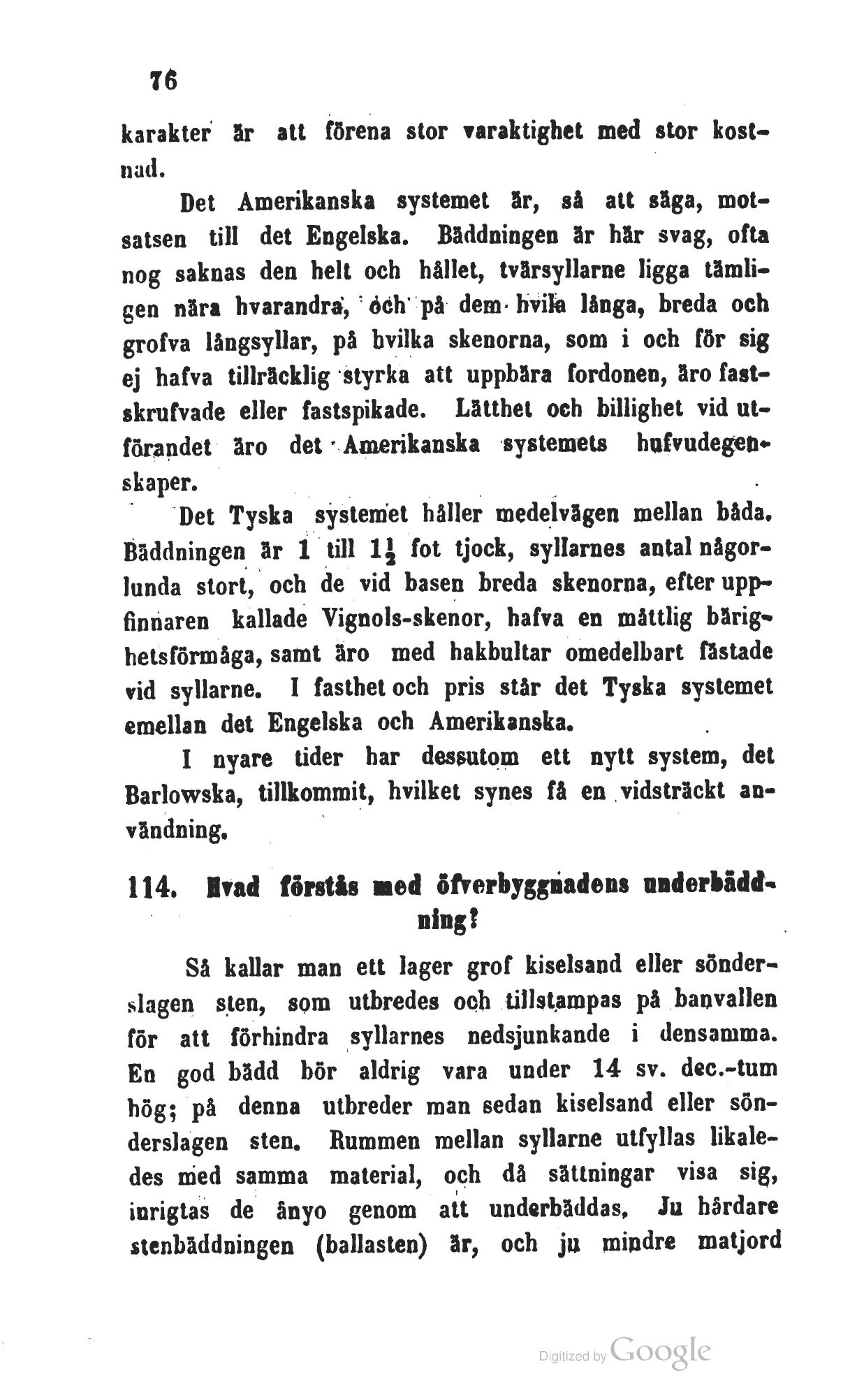

karakter 3r att förena stor varaktighet med stor
kostnad.
Det Amerikanska systemet är, sä att säga,
motsatsen till det Engelska. Bäddningen är här svag, ofta
nog saknas den helt och hållet, tvärsyllame ligga
tämligen nära hvarandra, öch på dem hvila långa, breda och
grofva långsyllar, på hvilka skenorna, som i och för sig
ej hafva tillräcklig styrka att uppbära fordonen, äro
fast-skrufvade eller fastspikade. Lätthet och billighet vid
utförandet äro det - Amerikanska systemets hufvudegen»
skaper.
Det Tyska systemet håller medelvägen mellan båda.
Bäddningen är 1 till 1J fot tjock, syllarnes antal
någorlunda stort, och de vid basen breda skenorna, efter
uppfinnaren kallade Vignols-skenor, hafva en måttlig
bärig-hetsförmåga, samt äro med hakbultar omedelbart fästade
vid syllarne. I fasthet och pris står det Tyska systemet
emellan det Engelska och Amerikanska.
I nyare lider har dessutom ett nytt system, det
Barlowska, tillkommit, hvilket synes få en vidsträckt
användning.
114. lrad förstås med öfrerbyggnadens
underbädd-ning!
Så kallar man ett lager grof kiselsand eller
sönderslagen slen, som utbredes och tillstampas på banvallen
för att förhindra syllarnes nedsjunkande i densamma.
En god bädd bör aldrig vara under 14 sv. dec.-tum
hög; på denna utbreder man sedan kiselsand eller
sönderslagen sten. Rummen mellan syllarne utfyllas
likaledes med samma material, och då sättningar visa sig,
inrigtas de ånyo genom att underbäddas, Ju hårdare
stenbäddningen (ballasten) är, och ju mindre matjord
