hvarandra ligggande vägspår ab och cd och mellan dem ett
tredje dubbelböjdt spår, somöfvergår från det ena till
det andra på ett sådant sätt, att fordonen derpå kunna
med lätthet röra sig från det ena raka spåret till det
andra. Bet böjda spåret kallas öfvergångs-spår. På de
ställen a och d, der det raka och det böjda spåret
sammanlöpa, måste naturligtvis finnas en inrättning, genom
hvilken man kan bestämma om fordonen skola fortgå
rätt fram, eller på öfvergångsspåret rulla in i det andra
raka spåret. Denna inrättning kallas spårvexling. Vid
f och g äro slutligen punkter, der hjulen måste
öfvergå en skena, om man ej på något sätt kan möjliggöra
deras genomgång. Tillställningen härför kallas korsning.
 |

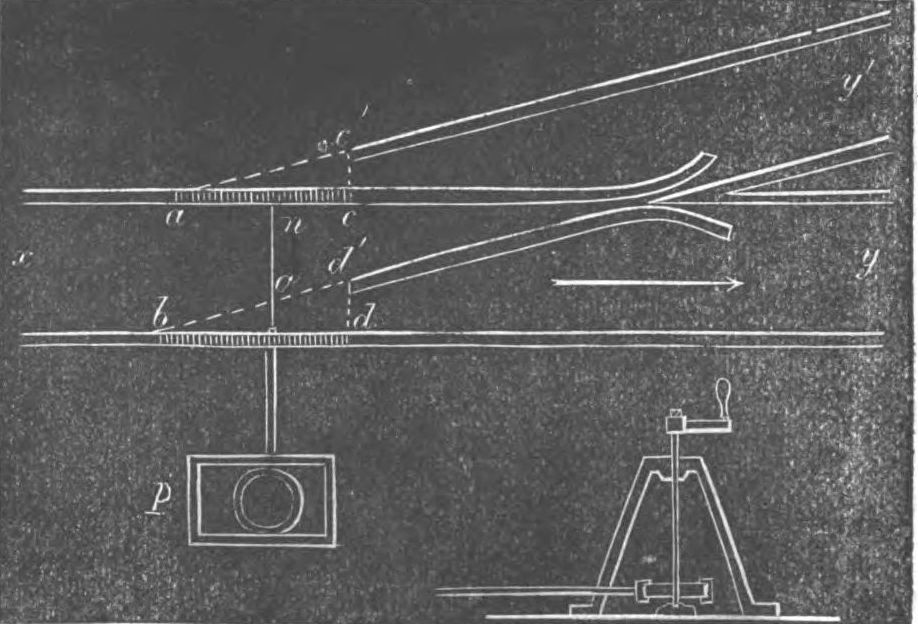

| Fig. 25. |
