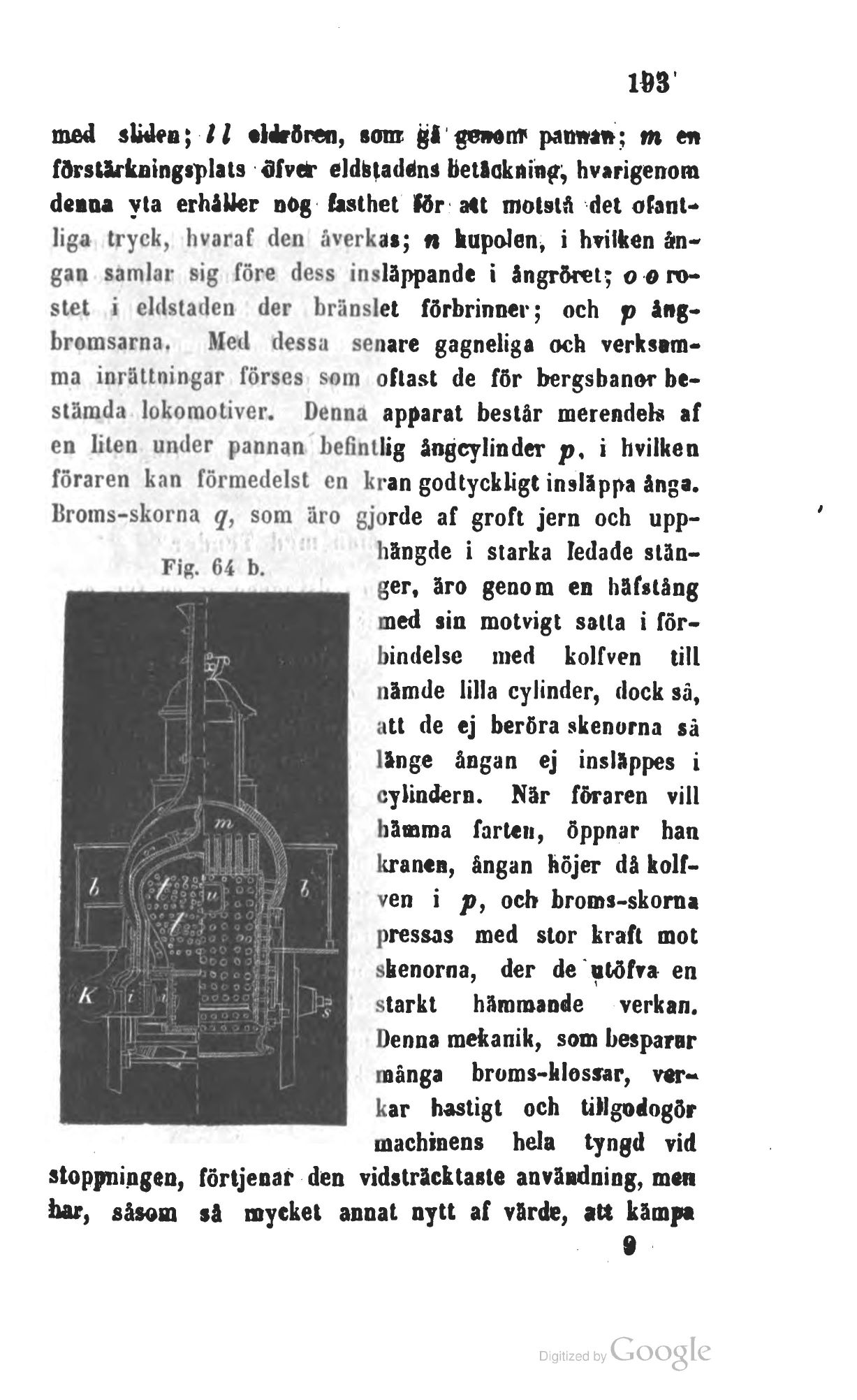

med sliden; 11 eldrören, som gå genom pannan; m en
förstärkningsplats öfver eldstadens betäckning, hvarigenom
denna vta erhåller nog fasthet för att motstå det
ofantliga tryck, hvaraf den åverkas; n kupolen, i hvilken
ångan samlar sig före dess insläppande i ångröret; o o
rostet i eldstaden der bränslet förbrinner; och p
ängbromsarna. Med dessa senare gagneliga och
verksamma inrättningar förses som oftast de för bergsbanor
bestämda lokomotiver. Denna apparat består merendels af
en liten under pannan befintlig ångcylinder p, i hvilken
föraren kan förmedelst en kran godtyckligt insläppa ånga.
Broms-skorna q, som äro gjorde af groft jern och
upphängde i starka ledade
stänger, äro genom en häfstång
med sin motvigt satta i
förbindelse med kolfven till
nämde lilla cylinder, dock så,
att de ej beröra skenorna sä
länge ångan ej insläppes i
cylindern. När föraren vill
hämma farten, öppnar han
kranen, ångan höjer då
kolfven i p, och broms-skorna
pressas med stor kraft mot
skenorna, der de utöfva en
starkt hämmande verkan.
Denna mekanik, som besparar
mänga broms-klossar,
verkar hastigt och tillgodogör
machinens hela tyngd vid
stoppningen, förtjenar den vidsträcktaste användning, men
har, såsom så mycket annat nytt af värde, att kämpa
9
