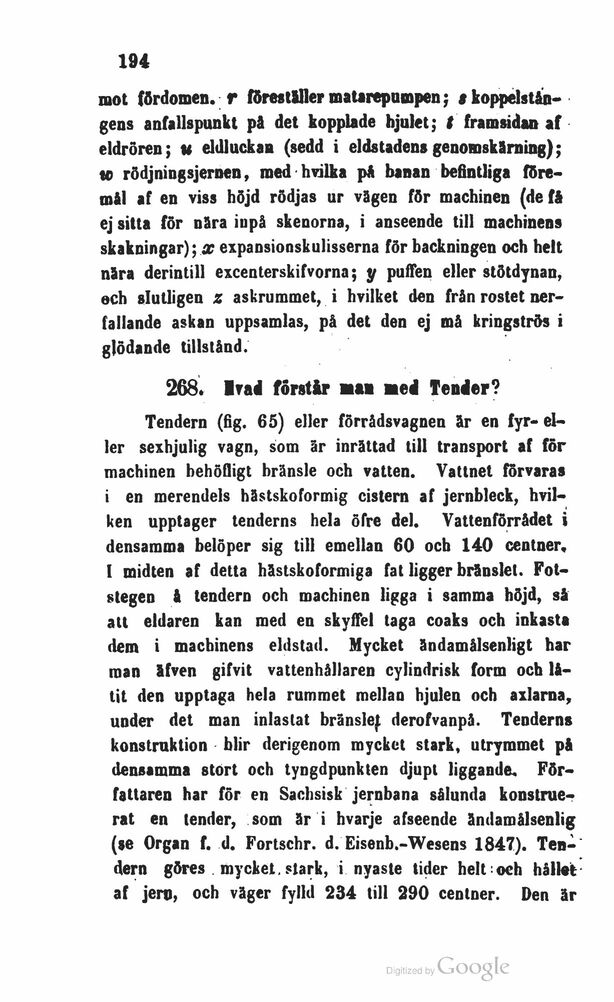

mot fördomen, r föreställer matarepumpen; s
koppelstån-gens anfallspunkt på det kopplade hjulet; t framsidan af
eldrören; u eldluckan (sedd i eldstadens genomskärning);
w rödjningsjernen, med hvilka på banan befintliga
föremål af en viss höjd rödjas ur vågen för maehinen (de tå
ej sitta för nåra inpå skenorna, i anseende till machinens
skakningar); x expansionskulisserna för backningen och helt
nära derintill excenterskifvorna; y puffen eller stötdynan,
och slutligen z askrummet, i hvilket den från rostet
ner-taIlande askan uppsamlas, på det den ej må kringströs i
glödande tillstånd.
268. Hvad förstår man med Tender?
Tendern (fig. 65) eller förrådsvagnen är en fyr-
eller sexhjulig vagn, som är inrättad till transport af för^
maehinen behöfligt bränsle och vatten. Vattnet förvaras g
i en merendels hästskoformig cistern af jernbleck, hvil- aj
a
ken upptager tenderns hela öfre del. Vattenförrådet i g
densamma belöper sig till emellan 60 ocb 140 centner.J
I midten af detta hästskoformiga fat ligger bränslet.
Fotstegen å tendern och maehinen ligga i samma höjd, så
att eldaren kan med en skyffel taga coaks och inkasta
dem i machinens eldstad. Mycket ändamålsenligt har
man äfven gifvit vattenhållaren cylindrisk form ocb
låtit den upptaga hela rummet mellan hjulen och axlarna,
under det man inlastat bränslet derofvanpå. Tenderns
konstruktion blir derigenom mycket stark, utrymmet på
densamma stort och tyngdpunkten djupt liggande.
Författaren har för en Sachsisk jernbana sålunda
konstruerat en tender, som är i hvarje afseende ändamålsenlig
(se Organ f. d. Fortschr. d. Eisenb.-Wesens 1847).
Tendern göres mycket stark, i nyaste tider helt och hållet
af jern, och väger fylld 234 till 290 centner. Den är
