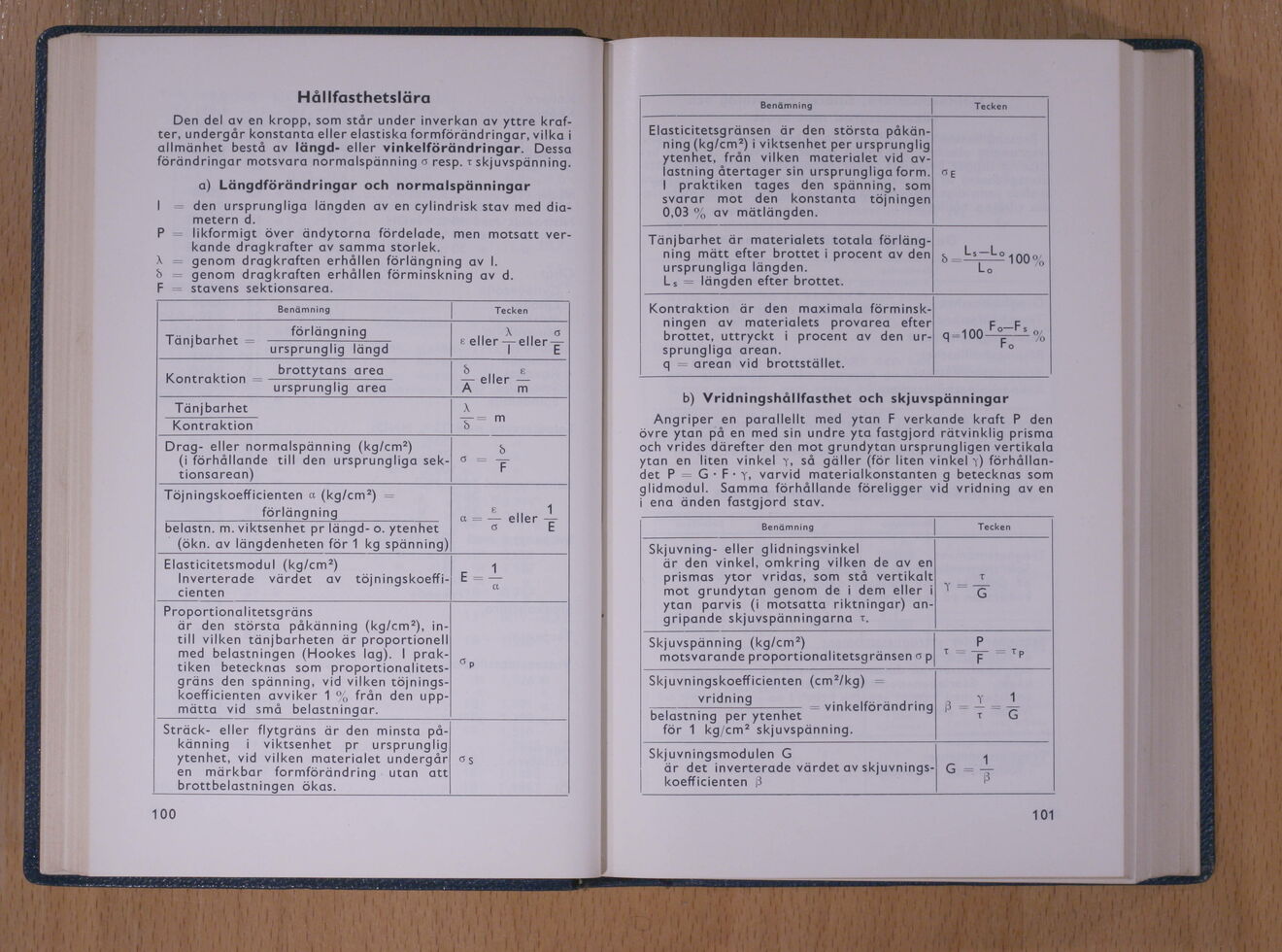

Hållfasthetslära
Den del av en kropp, som står under inverkan av yttre
krafter, undergår konstanta eller elastiska formförändringar, vilka i
allmänhet bestå av längd- eller vinkelförändringar. Dessa
förändringar motsvara normalspänning n resp. t skjuvspänning.
a) Längdförändringar och normalspänningar
I - den ursprungliga längden av en cylindrisk stav med
diametern d.
P likformigt över ändytorna fördelade, men motsatt
verkande dragkrafter av samma storlek.
\ =- genom dragkraften erhållen förlängning av I.
b genom dragkraften erhållen förminskning av d.
F - stavens sektionsarea.
Benämning
Tecken
-r- , , förlängning
Tänibarhet - ––––––––r.—~~—7-
ursprunghg längd
. . brottytans area
Kontraktion —––––-,.––––––
ursprunglig area
Tänjbarhet
Kontraktion
Drag- eller normalspänning (kg/cm2)
(i förhållande till den ursprungliga
sektionsarean)
Töjningskoefficienten « (kg/cm2)
förlängning
be last n. m. viktsenhet pr längd- o. ytenhet
(ökn. av längdenheten för 1 kg spänning)
Elasticitetsmodul (kg/cm2)
Inverterade värdet av
töjningskoefficienten
Pro portion a Ii tetsgräns
är den största påkänning (kg/cm2),
intill vilken tänjbarheten är proportionell
med belastningen (Hookes lag). I
praktiken betecknas som proportiona I i
tets-gräns den spänning, vid vilken
töjningskoefficienten avviker 1 nn från den
uppmätta vid små belastningar.
Sträck- eller flytgräns är den minsta
påkänning i viktsenhet pr ursprunglig
ytenhet, vid vilken materialet undergår
en märkbar formförändring utan att
brott be lastning en ökas.
Benämning
Tecken
Tecken
Elasticitetsgränsen är den största
påkänning (kg/cm2) i viktsenhet per ursprunglig
ytenhet, från vilken materialet vid
avlastning återtager sin ursprungliga form.
I praktiken tages den spänning, som
svarar mot den konstanta töj ningen
0,03 °n av mätlängden.
Tänjbarhet är materialets totala
förlängning mätt efter brottet i procent av den
ursprungliga längden.
Ls ^ längden efter brottet.
Kontraktion är den maximala
förminskningen av materialets provarea efter
brottet, uttryckt i procent av den
ursprungliga arean,
q - arean vid brottstället.
b) Vridningshållfasthet och skjuvspänningar
Angriper en parallellt med ytan F verkande kraft P den
övre ytan på en med sin undre yta fastgjord rätvinklig prisma
och vrides därefter den mot grundytan ursprungligen vertikala
ytan en liten vinkel y, så gäller (för liten vinkel ^i)
förhållandet P - G * F t. varvid materialkonstanten g betecknas som
glidmodul. Samma förhållande föreligger vid vridning av en
i ena änden fastgjord stav.
Benämning
Skjuvning- eller glidningsvinkel
är den vinkel, omkring vilken de av en
prismas ytor vridas, som stå vertikalt
mot grundytan genom de i dem eller i
ytan parvis (i motsatta riktningar)
angripande skjuvspänningarna t.
Skjuvspänning (kg/cm2)
motsvarande proportionalitetsgränsen n p
Skjuvningskoefficienten (cm2/kg)
vridning . , .,.. .. , .
, —––––––––––––––-;— - vinkelforandnng
belastning per ytenhet
för 1 kg .’cm2 skjuvspänning.
Skjuvningsmodulen G
är det inverterade värdet av
skjuvningskoefficienten i3
