ELEKTRISKA
VERKTYG
är en nödvändighet för den mekaniska
verkstaden.
I nfo rd ra offe rt —
det lönar sig
Maskin a.b. Kaklebo
TELEFON: 23 14 30 STOCKHOLM S:A KUNGSTORNET

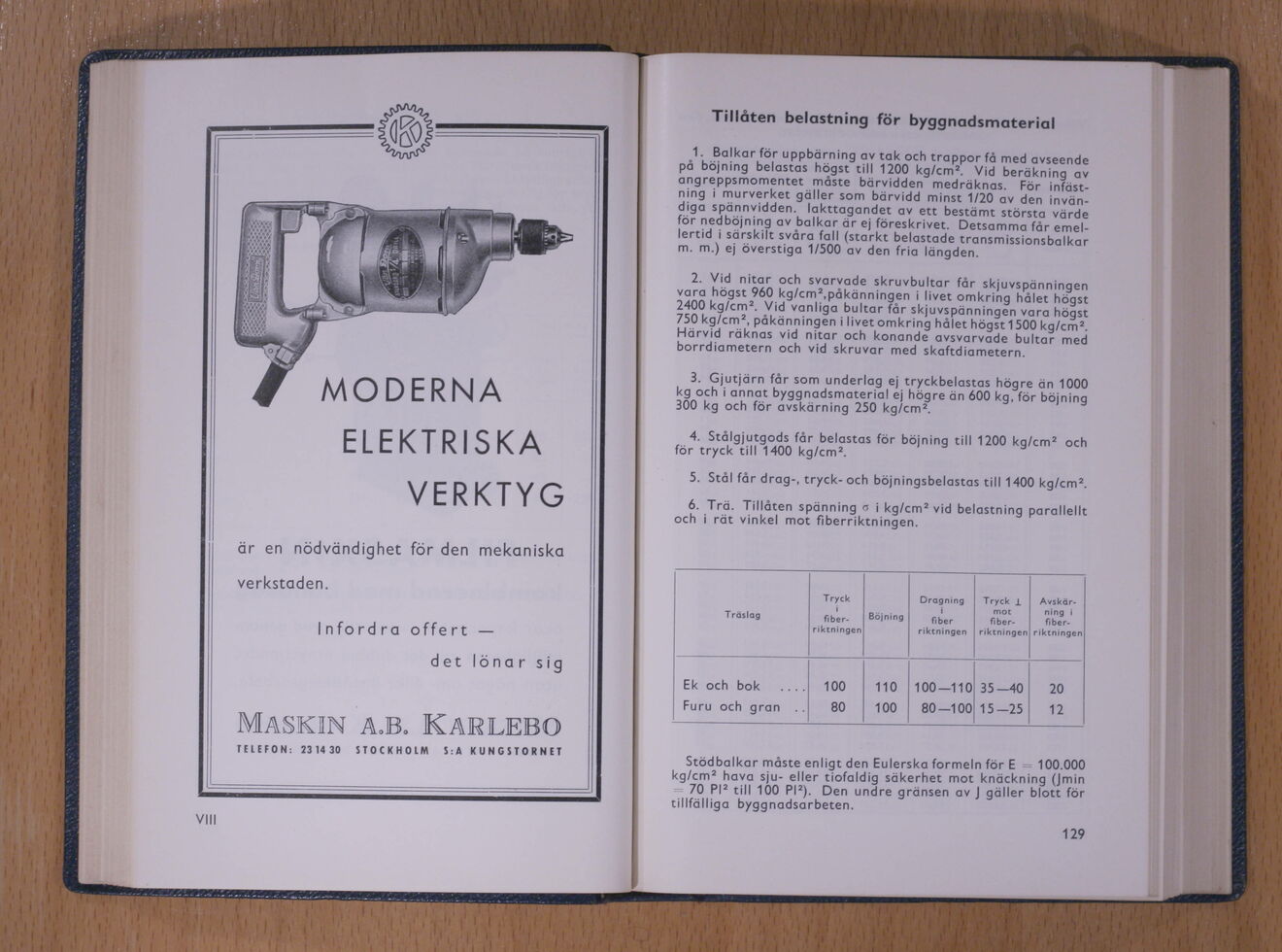

Tillåten belastning för byggnadsmaterial
1. Balkar för uppbärning av tak och trappor få med avseende
på böjning belastas högst till 1200 kg/cm2. Vid beräkning av
angreppsmomentet måste bärvidden medräknas. För
infästning i murverket gäller som bärvidd minst 1/20 av den
invän-diga spännvidden. Iakttagandet av ett bestämt största värde
för nedböjning av balkar är ej föreskrivet. Detsamma får
emellertid i särskilt svåra fall (starkt belastade transmissionsbalkar
m. m.) ej överstiga 1/500 av den fria längden.
2. Vid nitar och svarvade skruvbultar får skjuvspänningen
vara högst 960 kg/cm2,påkänningen i livet omkring hålet högst
2400 kg/cm2. Vid vanliga bultar får skjuvspänningen vara högst
750 kg/cm2, påkänningen i livet omkring hålet högst 1500 kg/cm2.
Härvid räknas vid nitar och konande avsvarvade bultar med
borrdiametern och vid skruvar med skaftdiametern.
3. Gjutjärn får som underlag ej tryckbelastas högre än 1000
kg och i annat byggnadsmateria! ej högre än 600 kg, för böjning
300 kg och för avskärning 250 kg/cm2.
4. Stålgjutgods får belastas för böjning till 1200 kg/cm2 och
för tryck till 1400 kg/cm2.
5. Stål iår drag-, tryck- och böjningsbelastas till 1400 kg/cm2.
6. Trä. Tillåten spänning r> i kg/cm2 vid belastning parallellt
och i rät vinkel mot fiberriktningen.
I
Tryck ’ Dragning Tryck 1 Avskar-
! i i mot ning i i
Träslag fiber- Böjning f(ber , fber_ f(ber_
riktningen riktningen riktningen riktningen
i .
i
1
^
I I
Ek och bok ....! 100 110 \ 100-110 35-40, 20
Furu och gran . . 80 j 100 I 80-100 15-25 i 12
J ’ l I
Stödbalkar måste enligt den Eulerska formeln för E 100.000
kg/cm2 hava sju- eller tiofaldig säkerhet mot knackning (Jmin
70 Pl2 till 100 Pl2). Den undre gränsen av J gäller blott för
tillfälliga byggnadsarbeten.
