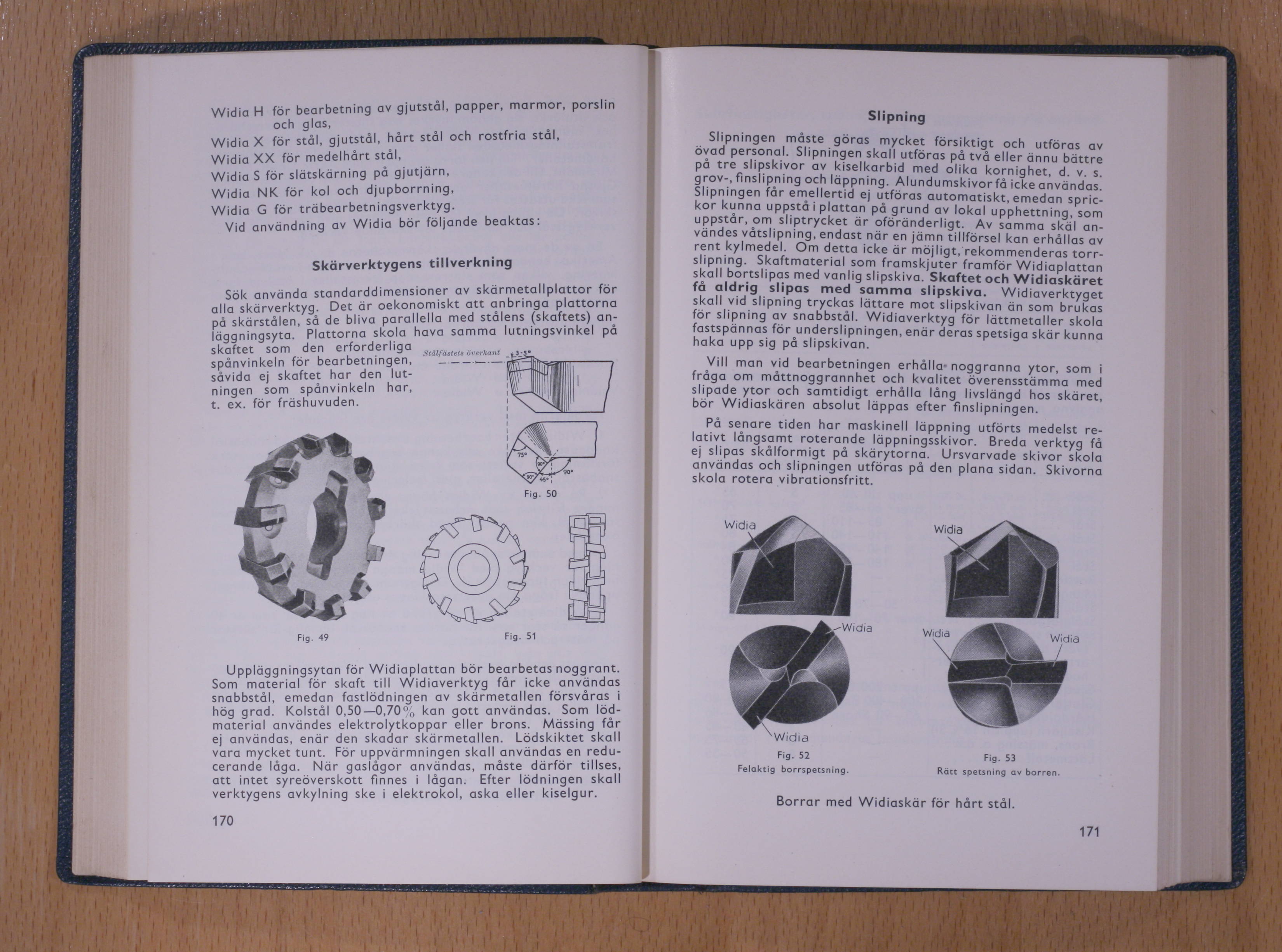

Widia H för bearbetning av gjutstål, papper, marmor, po
och ålas,
Widia X för stål, gjutstål, hårt stål och rostfria stål,
Widia XX iör medelhårt stål,
Widia S för slätskärning på gjutjärn,
Widia NK för kol och djupborrning,
Widia G för träbearbetningsverktyg.
Vid användning av Widia bör följande beaktas:
Skärverktygens tillverkning
Uppläggningsytan for Widiaplattan bör bearbetas noggrant.
Som material för skaft till Widiaverktyg får icke användas
snabbstål, emedan fastlödningen av skärmetallen försvåras i
hög grad. Kolstål 0,50—0,70",, kan gott användas. Som
lod-material användes elektrolytkoppar eller brons. Mässing får
ej användas, enär den skadar skärmetallen. Lödskiktet skal!
vara mycket tunt. För uppvärmningen skall användas en
reducerande låga. När gaslågor användas, måste därför tillses,
att intet syreöverskott finnes i lagan. Efter lödningen skall
verktygens avkylning ske i elektrokol, aska eller kiselgur.
170
Slipning
Slipningen måste göras mycket försiktigt och utföras av
övad personal. Slipningen skall utföras på två eller ännu bättre
på tre slipskivor av kiselkarbid med olika kornighet, d. v. s.
grov-, finslipning och lappning. Alundumskivor få icke användas.
Slipningen får emellertid ej utföras automatiskt, emedan
sprickor kunna uppstå i plattan på grund av lokal upphettning, som
uppstår, om sliptrycket är oföränderligt. Av samma skäl
användes våtslipning, endast när en jämn tillförsel kan erhållas av
rent kylmedel. Om detta icke är möjligt, rekommenderas
torr-slipning. Skaftmaterial som framskjuter framför Widiaplattan
skall bortslipas med vanlig slipskiva. Skaftet och Widiaskäret
få aldrig slipas med samma slipskiva. Widiaverktyget
skall vid slipning tryckas lättare mot slipskivan än som brukas
for slipning av snabbstål. Widiaverktyg för lättmetaller skola
fastspännas för underslipningen, enär deras spetsiga skär kunna
haka upp sig på slipskivan.
Vill man vid bearbetningen erhålla’ noggranna ytor, som i
fråga om måttnoggrannhet och kvalitet överensstämma med
slipade ytor och samtidigt erhålla lång livslängd hos skäret,
bör Widiaskären absolut lappas efter finslipningen.
På senare tiden har maskinell lappning utförts medelst
relativt långsamt roterande läppningsskivor. Breda verktyg få
ej slipas skålformigt på skärytorna. Ursvarvade skivor skola
användas och slipningen utföras på den plana sidan. Skivorna
skola rotera vibrationsfritt.
xWidia
F9’ 52 Fig. 53
Felaktig borrspetsning. Rätt spetsning av borren.
Borrar med Widiaskär för hårt stål.
171
