följande skall i korthet givas exempel på, huru flankdiametern,
stignings- och flankvinkeln påverka varandra.
Standardtabellerna för skruv och mutter hava ej några
toleransuppgifter för stigningen och halva flankvinkeln, enär
dessa mått av praktiska skäl ej kontrolleras var för sig. Vid
tillverkningen kontrolleras endast, att dessa fel ej
tillsammans inverka på detaljens slutliga godkännande.
Toleransområdet för flankdiametern, som omfattar även avvikelse i
stigningen och för halva flankvinkeln, kan således ej fullt
utnyttjas för flankdiametern, om dessa båda nämnda
felaktiq-heter förefinnas. För att lätt kunna bedöma, huru
stigninqs- och vinkelfelen inverka förminskade på flankdiametertoleranserna,
är en grafisk framställning gjord, som visar
förhållandet mellan dessa värden, se fig. 154.
Exempel: För 1" Whitworth-gängor (stigning 3,175 mm)
är flankdiametertoleransen antagen till 179μ. Uppmätta
stiqningsfel till 33μ och halva flankvinkelfel till 21μ minuter.
Om dessa uppmätta värden inläggas i nomogrammet, så
framgår, att dessa fel betinga en korrektion på flankdiametern
av Δd2 = 86μ. Tillverkningstoleransen för flankdiametern
blir i detta fall 179μ—86μ = 93μ. Varje förändring (förstoring
eller forminskning av vinkeln och stigningen) förorsakar hos
muttern en förstoring och hos skruven en förminskning av
flankdiametern. Yttre och kärndiametern spelar för
passningen en mindre roll. Ett visst spel måste alltid finnas mellan
muttern och skruven. Betingelsen för god flankanliggning är
då, att gängornas spetsar ej klämmas.
Enär anspråken på noggrannhet och utförande av
skruvförband äro olika, äro för dessa, på samma sätt som för
diameterpassningarna, olika toleransgrader fastställda. Dessa skilja
sig från varandra genom de för flankdiametern fastställda
toleranserna. De uttryckas enligt DIN i
gängpassninqsenheter GPE.
1 GPE (i μ) = 67 √stigningen (stigningen i mm).
De tyska normerna angiva tre olika toleransgrader:
fin-, medel- och grovtolerans. De skilja sig från varandra endast
genom storleken av flankdiametertoleransen. Ytter- och
kärndiamtrarna äro däremot desamma. Normaliserinqen har
avsett endast skruven och är grundad på principen »hålet
bas». d.v.s. med samma mutter skall en fastare sits kunna
erhållas med en skruv med övermått.
Skruvar med första grads passning hava flankdiametertolerans
1 GPE.
Skruvar med andra grads passning hava
flankdiametertolerans 1 ½ GPE. Hit räknas blanka skruvar som levereras
som vanlig normal handelsvara. De tillämpas både för vanliga
skruvgängor och konstruktionsgängor.
296
Skruvar med tredje grads passning hava
flankdiametertolerans 2 ½ GPE. Denna tolerans användes för alla svarta
skruvar, där man av sparsamhetsskäl tvingas att använda
grovpassning.

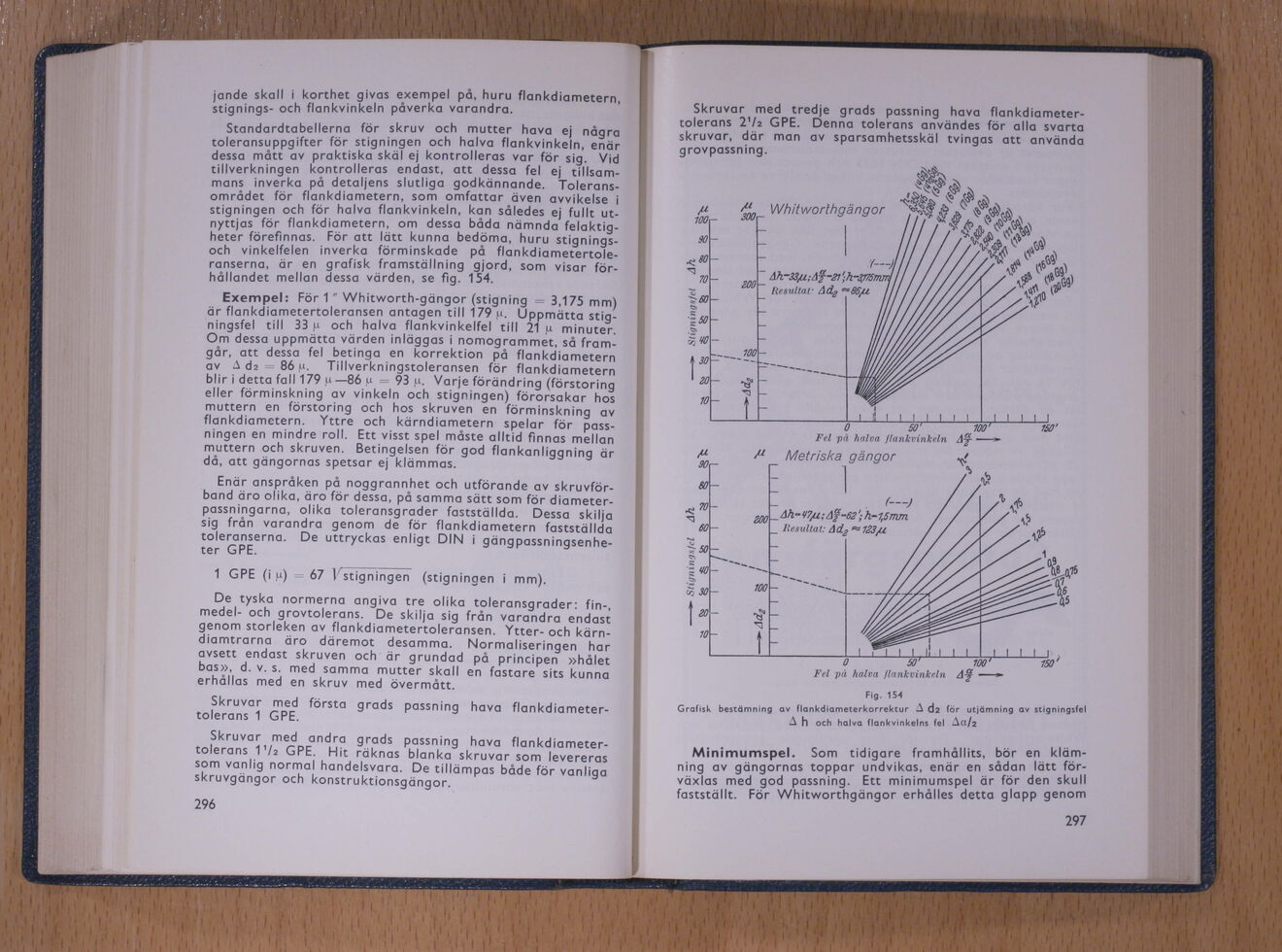

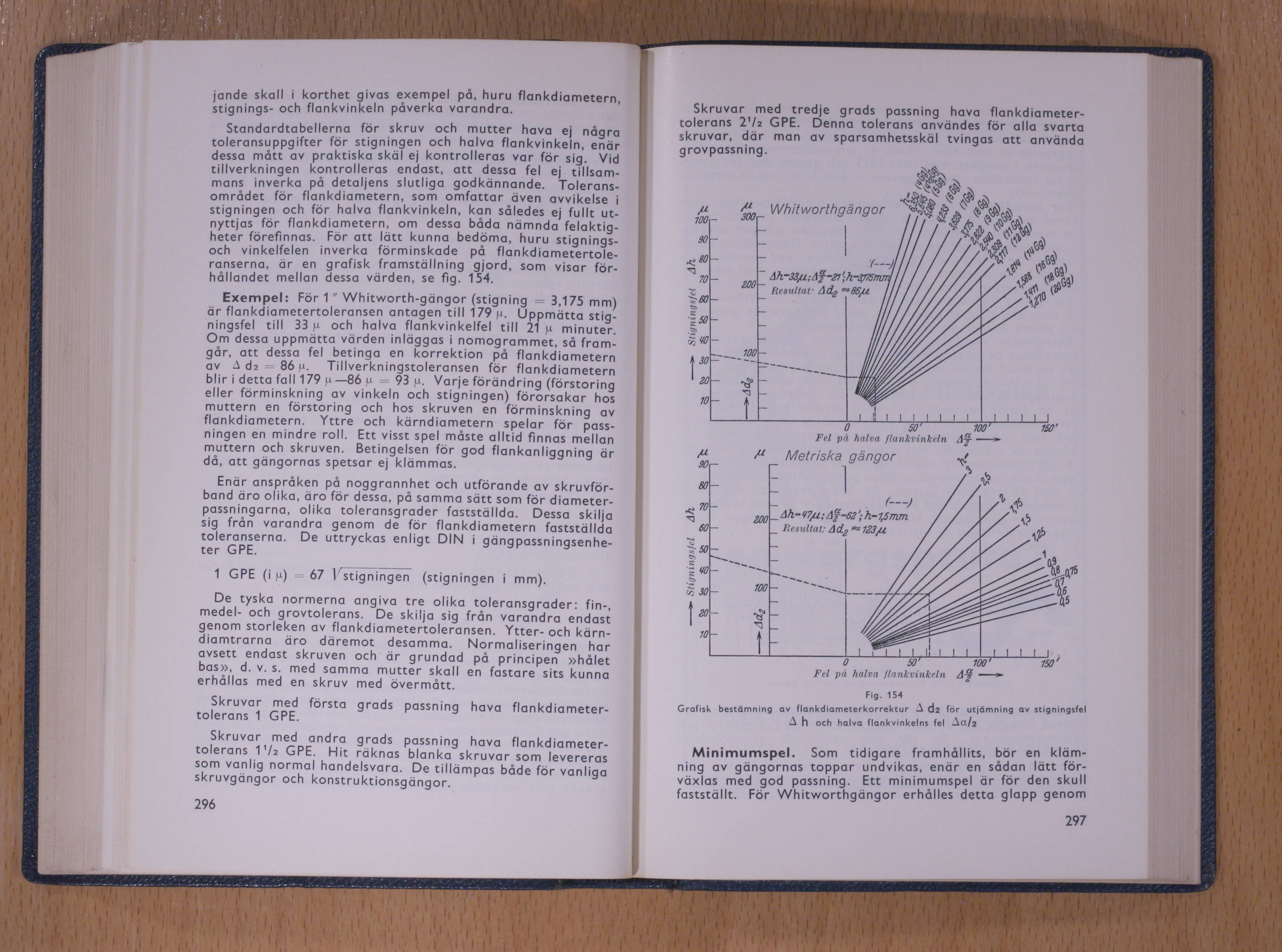

Fig. 154
Grafisk bestämning av flankdiameterkorrektur Δd2 för utjämning av stigningsfel
Δh och halva flankvinkelns fel Δα/2
Minimumspel. Som tidigare framhållits, bör en
klämning av gängornas toppar undvikas, enär en sådan lätt
förväxlas med god passning. Ett minimumspel är för den skull
fastställt. För Whitworthgängor erhålles detta glapp genom
