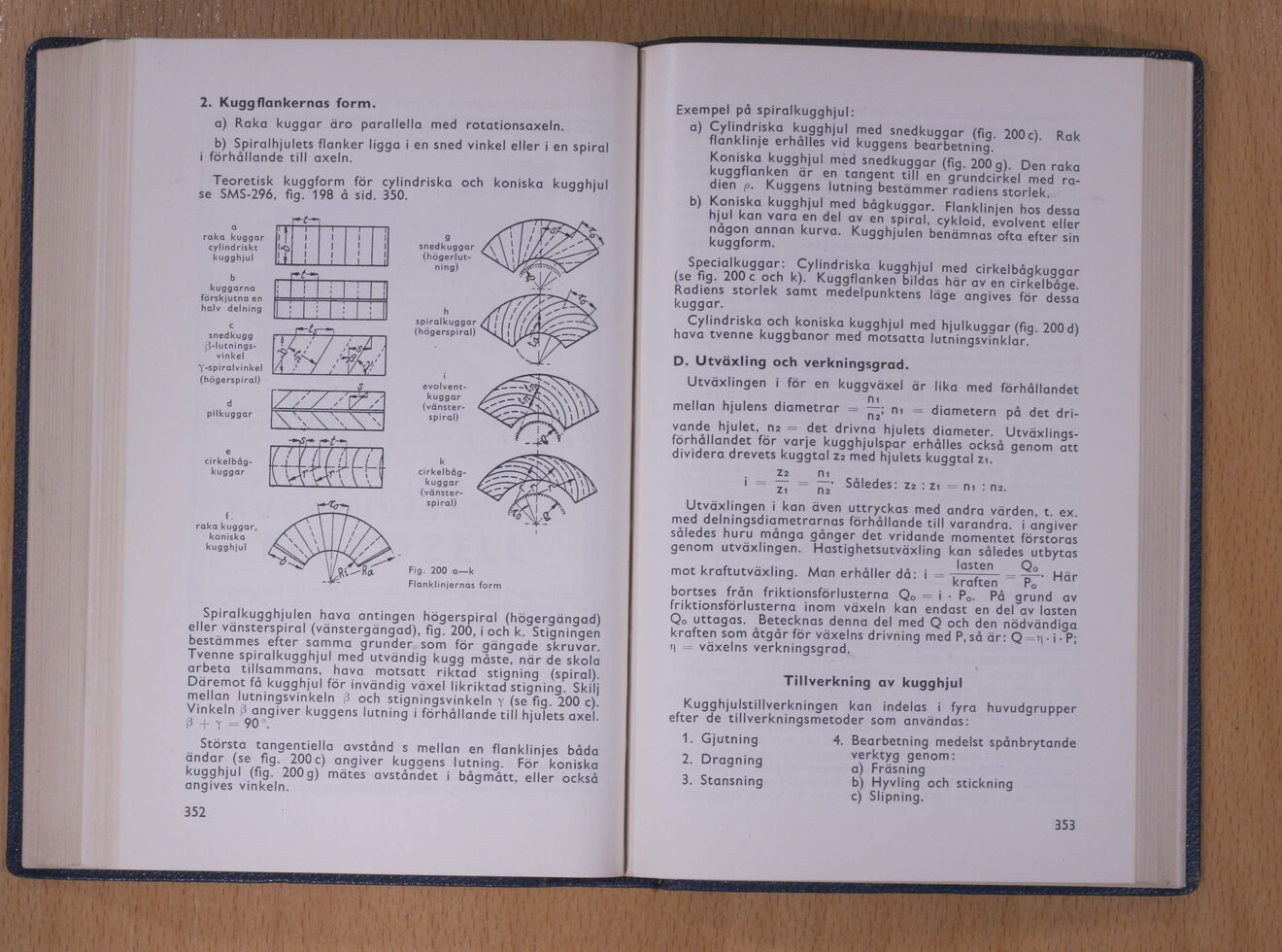

2. Kuggflankernas form.
a) Raka kuggar äro parallella med rotationsaxeln.
b) Spiralhjulets flanker ligga i en sned vinkel eller i en spiral
i förhållande till axeln.
Teoretisk kuggform för cylindriska och koniska kugghjul
se SMS-296, fig. 198 å sid. 350.
raka kuggar
cylindriskt
kugghjul
kuggarna
förskjutna en
halv delning
c
snedkugg
i-lutnings-
vinkel
Y-spiralvinkel
(högerspiral!
pilkuggar
[-cirkeibåg-kuggar-]
{+cirkeibåg-
kuggar+}
f
raka kuggar,
koniska
kugg hju
snedkuggar [-(högerlutning)-]
{+(högerlut-
ning)+}
s p i r a I k u g g o r
(högerspiral)
evolvent
kuggar
(vänster
spira)
arkelbåg-
kuggar [-(vänsterspiral)-]
{+(vänster-
spiral)+}
Fi3. 200 a—k
Flank linjernas form
Spiralkugghjulen hava antingen högerspiral (högergängad)
eller vänsterspiral (vänstergängad), fig. 200, i och k. Stigningen
bestämmes efter samma grunder som för gängade skruvar.
Tvenne spiralkugghjul med utvandig kugg måste, när de skola
arbeta tillsammans, hava motsatt riktad stigning (spiral).
Däremot få kugghjul för invandig växel likriktad stigning. Skilj
mellan lutningsvinkeln ; och stigningsvinkeln y (se fig. 200 c).
Vinkeln -i angiver kuggens lutning i förhållande till hjulets axel.
’> ; 90 .
Största tangentiella avstånd s mellan en flanklinjes båda
ändar (se fig. 200c) angiver kuggens lutning. För koniska
kugghjul (fig. 200g) mätes avståndet i bågmått, eller också
angives vinkeln.
352
Exempel pa spiralkugghjul:
a) Cylindriska kugghjul med snedkuggar (fig. 200c). Rak
flanklinje erhålles vid kuggens bearbetning.
Koniska kugghjul med snedkuggar (fig. 200g). Den raka
kuggflanken är en tangent till en grundcirkel med
radien p. Kuggens lutning bestämmer radiens storlek.
b) Koniska kugghjul med bågkuggar. Flanklinjen hos dessa
hjul kan vara en del av en spiral, cykloid, evolvent eller
någon annan kurva. Kugghjulen benämnas ofta efter sin
kuggform.
Specialkuggar: Cylindriska kugghjul med cirkeibågkuggar
(se fig. 200 c och k). Kuggflanken bildas här av en cirkelbåge.
Radiens storlek samt medelpunktens läge angives för dessa
kuggar.
Cylindriska och koniska kugghjul med hjulkuggar (fig. 200d)
hava tvenne kuggbanor med motsatta lutningsvinklar.
D. Utväxting och verkningsgrad.
Utväxlingen i för en kuggväxel är lika med förhållandet
mellan hjulens diametrar = —; m = diametern på det
drivande hjulet, n2 —- det drivna hjulets diameter.
Utväxlings-förhållandet for varje kugghjulspar erhålles också genom att
dividera drevets kuggtal zi med hjulets kuggtal zi.
Z2 m
i ^ — - ~• Således: Z2 : zi - m : n2.
zi n2
Utväxlingen i kan även uttryckas med andra värden, t. ex.
med delningsdiametrarnas förhållande till varandra, i angiver
således huru många gånger det vridande momentet förstoras
genom utväxlingen. Hastighetsutväxling kan således utbytas
lasten Q0
mot kraftutväxlinq. Man erhåller da: i – t—rr~~ ~5— Här
J kraften r0
bortses från friktionsförlusterna Q0 - i Po- På grund av
friktionsförlusterna inom växeln kan endast en del av lasten
Qo uttagas. Betecknas denna del med Q och den nödvändiga
kraften som åtgår för växelns drivning med P, så är: Q n - i • P;
n växelns verkningsgrad.
Tillverkning av kugghjul
Kugghjulstillverkningen kan indelas i fyra huvudgrupper
efter de tillverkningsmetoder som användas:
1. Gjutning 4. Bearbetning medelst spånbrytande
- ~ verktyq qenom:
2. Draqmnq \ n–^;™
a 3 a) rrasning
3. Stansning b) Hyvling och stickning
