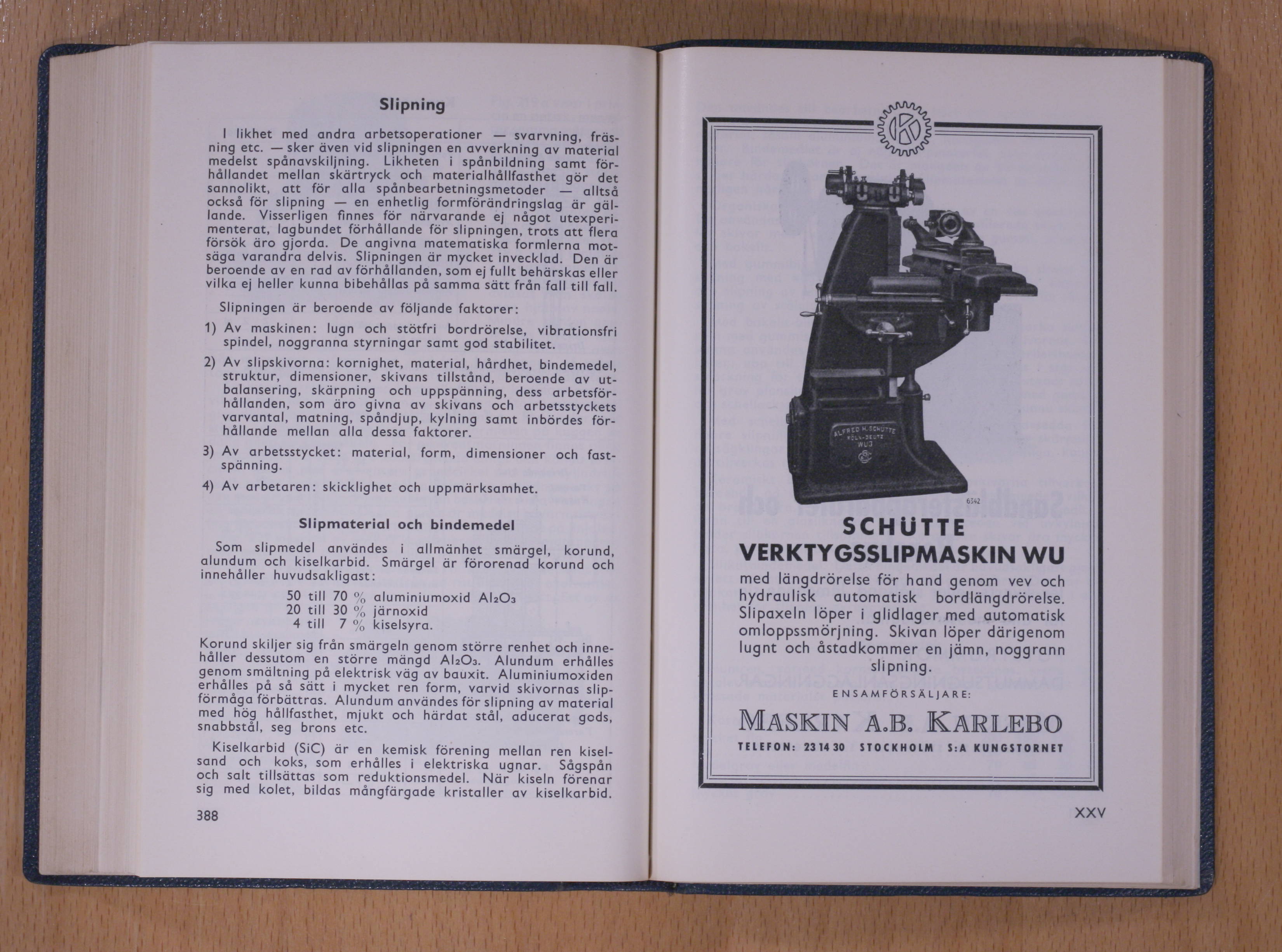

Slipning
I likhet med andra arbetsoperationer — svarvning,
fräs-ning etc. — sker även vid slipningen en avverkning av material
medelst spånavskiljning. Likheten i spån bild ning samt
förhållandet mellan skärtryck och materialhållfasthet gör det
sannolikt, att för alla spån bearbetningsmetoder — alltså
också for slipning — en enhetlig formförändringslag är
gällande. Visserligen finnes för närvarande ej något
utexperi-menterat, lagbundet förhållande för slipningen, trots att flera
försök äro gjorda. De angivna matematiska formlerna
motsäga varandra delvis. Slipningen är mycket invecklad. Den är
beroende av en rad av förhållanden, som ej fullt behärskas eller
vilka ej heller kunna bibehållas på samma sätt från fall till fall.
Slipningen är beroende av följande faktorer:
1) Av maskinen: lugn och stötfri bordrörelse, vibrationsfri
spindel, noggranna styrningar samt god stabilitet.
2) Av slipskivorna: kornighet, material, hårdhet, bindemedel,
struktur, dimensioner, skivans tillstånd, beroende av
ut-ba lansering, skärpning och uppspänn ing, dess
arbetsförhållanden, som äro givna av skivans och ar betsstyckets
varvantal, matning, spåndjup, kylning samt inbördes
förhållande mellan alla dessa faktorer.
3) Av ar betsstycket: material, form, dimensioner och
fastspänning.
4) Av arbetaren: skicklighet och uppmärksamhet.
Slipmaterial och bindemedel
Som slipmedel användes i allmänhet s märgel, korund,
alundum och kiselkarbid. Smärgel är förorenad korund och
innehåller huvudsakligast:
50 till 70 ",, aluminiumoxid AI2O3
20 till 30 "M järnoxid
4 till 7 "() kiselsyra.
Korund skiljer sig från smärgeln genom större renhet och
innehåller dessutom en större mängd AI2O3. Alundum erhålles
genom smältning på elektrisk väg av bauxit. Aluminiumoxiden
erhålles på så sätt i mycket ren form, varvid skivornas
slipförmåga förbättras. Alundum användes för slipning av material
med hög hållfasthet, mjukt och härdat stål, aducerat gods,
snabbstål, seg brons etc.
Kiselkarbid (Si C) är en kemisk förening mellan ren k i
sel-sand och koks, som erhålles i elektriska ugnar. Sågspån
och salt tillsättas som reduktionsmedel. När kiseln förenar
sig med kolet, bildas mångfärgade kristaller av kiselkarbid.
388
SCHUTTE
VERKTYGSSLIPMASKIN WU
med längdrörelse för hand genom vev och
hydraulisk automatisk bord längd rörelse.
Slipaxeln löper i glidlager med automatisk
omloppssmörjning. Skivan löper därigenom
lugnt och åstadkommer en jämn, noggrann
slipning.
ENSAMFÖRSÄLJARE:
Maskin a.b. Kajrlebo
TELEFON: 2314 30 STOCKHOLM S:A KUNGSTORNET
