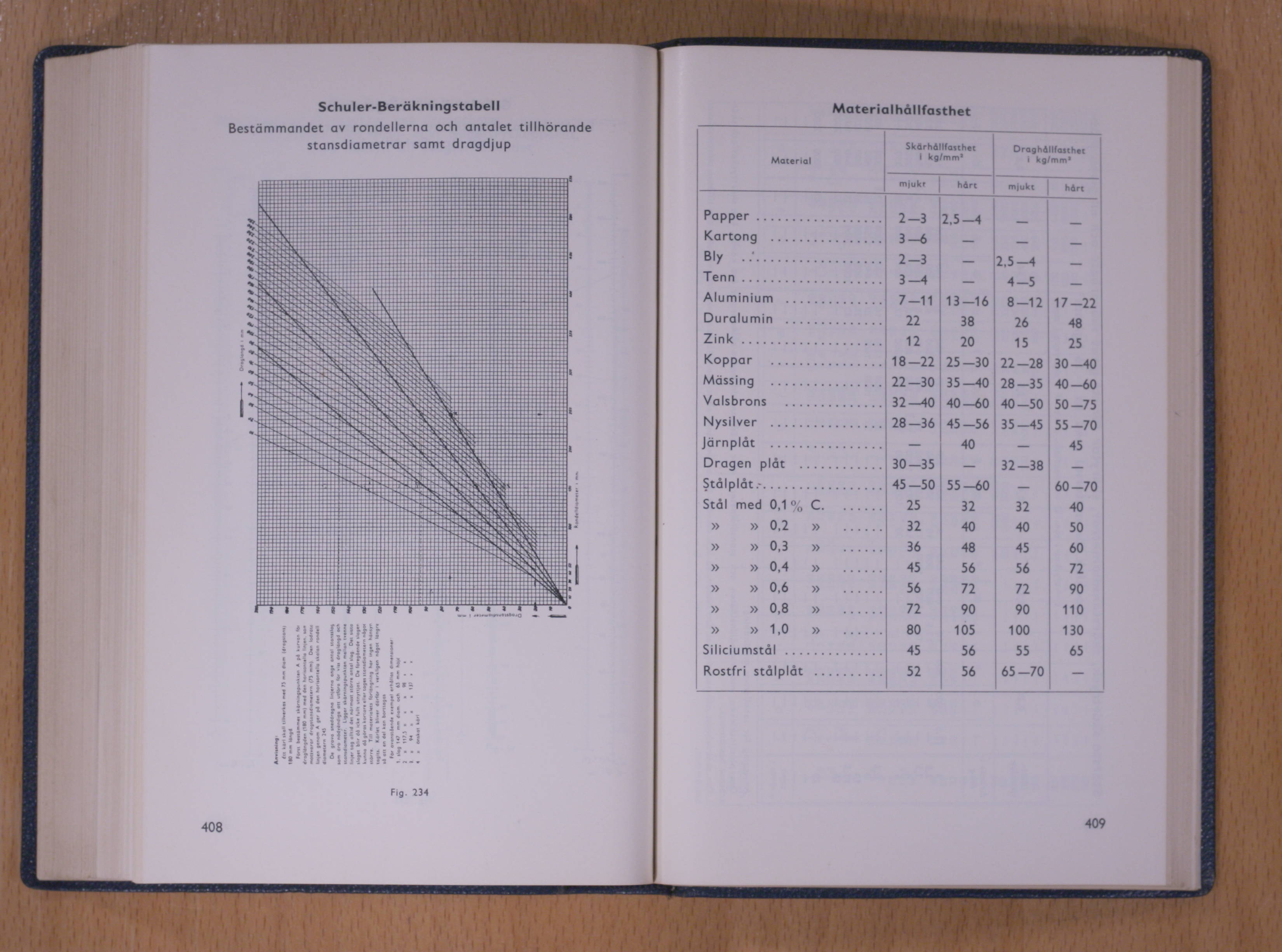

Schuler-Beräkningstabell
Bestämmandet av rondellerna och antalet tillhörande
stansdiametrar samt dragdjup
F.q 7 3-1
Material hållfasthet
SkarhäMfasihct Dragr.ållfajt ^ct
Matenal ’ k9’mml . kg m^-
_______________________ _ _ miukr f>art m)t,tt h0rt
Papper.................. 2-3 2,5-4 - _
Kartong ................ 3 __£ _ _ __
By .................... 2-3 - 2.5-4
Tenn.................... 3 _4 _ 4 _5 __
Aluminium .............. 7 —11 13—16 8-12 17-22
Duralumin .............. 22 38 26 48
z,nk .................... 12 20 15 25
KoPpar ................ 18-22 25-30 22-28 30-40
Mässing ................ 22-30 35—40 28-35 40-60
Valsbrons .............. 32—40 40—60 40—50 50—75
Nysilver ................ 28-36 45—56 35-45 55-70
Järnplåt ................ — 40 — 45
Dragen plåt ............ 30—35 — 32—38 —
Stålplåt,................. 45—50 55—60 - 60-70
Stål med 0,1 ., C....... 25 32 32 40
» »0,2 » ...... 32 40 40 50
» »0,3 » ...... 36 48 45 60
» »0,4 » ...... 45 56 56 72
» » 0,6 » ...... 56 72 72 90
» »0,8 » ...... 72 90 90 110
» »1,0 » ...... 80 105 100 130
Siliciumstål .............. 45 56 55 65
Rostfri stålplåt .......... 52 56 65—70 -
