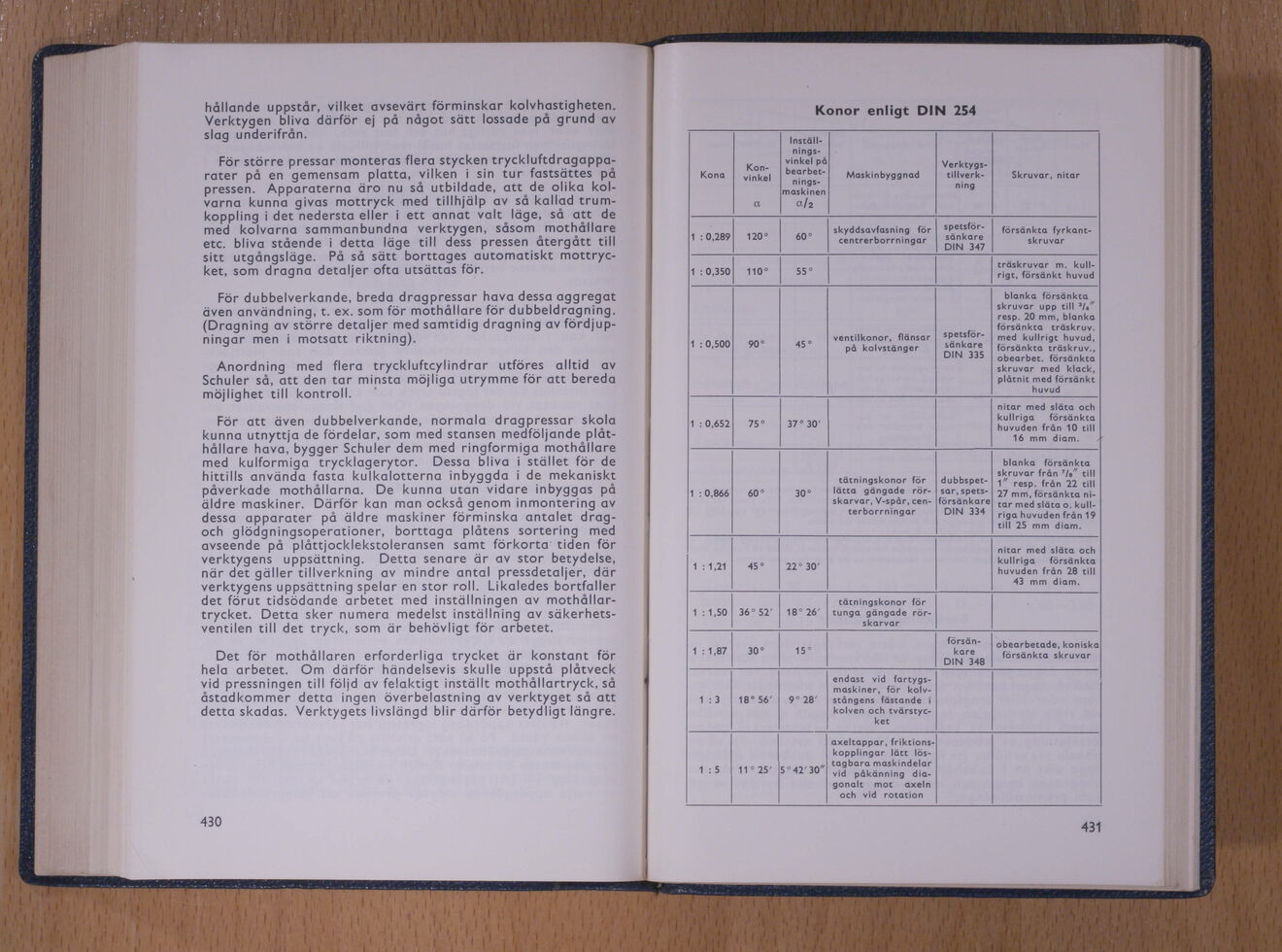

hållande uppstår, vilket avsevärt förminskar kolvhastigheten.
Verktygen bliva därför ej på något sätt lossade på grund av
slag underifrån.
För större pressar monteras flera stycken
tryckluftdragappa-rater på en gemensam platta, vilken i sin tur fastsättes på
pressen. Apparaterna äro nu så utbildade, att de olika
kolvarna kunna givas mottryck med tillhjälp av så kallad
trum-koppling i det nedersta eller i ett annat valt läge, så att de
med kolvarna sammanbundna verktygen, såsom mothållare
etc. bliva stående i detta läge till dess pressen återgått till
sitt utgångsläge. På så sätt borttages automatiskt
mottryc-ket, som dragna detaljer ofta utsättas för.
För dubbelverkande, breda dragpressar hava dessa aggregat
även användning, t. ex. som för mothållare för dubbeldragning.
(Dragning av större detaljer med samtidig dragning av
fördjupningar men i motsatt riktning).
Anordning med flera tryckluftcylindrar utföres alltid av
Schuler så, att den tar minsta möjliga utrymme för att bereda
möjlighet till kontroll.
För att även dubbelverkande, normala dragpressar skola
kunna utnyttja de fördelar, som med stansen medföljande
plåt-hållare hava, bygger Schuler dem med ringformiga mothållare
med kulformiga trycklagerytor. Dessa bliva i stället för de
hittills använda fasta kulkalotterna inbyggda i de mekaniskt
påverkade mothållarna. De kunna utan vidare inbyggas på
äldre maskiner. Därför kan man också genom inmontering av
dessa apparater på äldre maskiner förminska antalet
drag-och glödgningsoperationer, borttaga plåtens sortering med
avseende pd plåttjocklekstoleransen samt förkorta tiden för
verktygens uppsättning. Detta senare är av stor betydelse,
när det gäller tillverkning av mindre antal pressdetaljer, där
verktygens uppsättning spelar en stor roll. Likaledes bortfaller
det förut tidsödande arbetet med inställningen av
mothållar-trycket. Detta sker numera medelst inställning av
säkerhetsventilen till det tryck, som är behövligt för arbetet.
Det för mothållaren erforderliga trycket är konstant för
hela arbetet. Om därför händelsevis skulle uppstå plåtveck
vid pressningen till följd av felaktigt inställt mothållartryck, så
åstadkommer detta ingen överbelastning av verktyget så att
detta skadas. Verktygets livslängd blir därför betydligt längre.
i
430
Konor enligt DIN 254
Inställ-
nings-
Kona
Kon-vinkel
a
vinkel på bearbetnings-maskinen
a/2
Maskinbyggnad
Verktygs-tillverkning
Skruvar, nitar
1 : 0,289
120°
60°
skyddsavfasning for centrerborrningar
spetsfÖr-
sänkare DIN 347
försänkta fyrkant-skruvar
1 : 0,350
110°
55 :
träskruvar m. kull-rigt» försänkt huvud
blanka forsänkta
skruvar upp till 3//
resp. 20 mm, blanka
1 : 0,500
90°
45°
ventilkonor, flänsar pä kolvstänger
spetsför-sänkare
DIN 335
försänkta träskruv.
med kullrigt huvud» försänkta träskruv., obearbet. försänkta
skruvar med klack,
platnit med försänkt
huvud
nitar med släta och
1 : 0,652
75°
37* 30’
kull riga försänkta
huvuden från 10 till
16 mm diam.
blanka försänkta
1 : 0,866
60"’
30°
tätningskonor for lätta gängade rör-skarvar, V-spår, centerborrningar
dubbspetsar, spets-försänkare DIN 334
skruvar från 7U" till 1" resp. från 22 till 27 mm, försänkta nitar med släta o. kulinga huvuden från 19 till 25 mm diam.
nitar med släta och
1 :1,21
45°
22" 30’
kullriga försänkta
huvuden från 28 till
43 mm diam.
tätningskonor för
1 : 1,50
36 52’
18 26’
tunga gängade rörskarvar
1 : 1,87
30°
15
försänkare DIN 348
obearbetade, koniska forsänkta skruvar
endast vid fartygs-
maskiner, for kolv-
1 : 3
18° 56’
9" 28’
stångens fästande i kolven och tvärstycket
axeltappar, friktions-
kopplingar lätt lös-
1 : 5
11 25’
5 42’30"
tagbara maskindelar vid påkänning diagonalt mot axeln och vid rotation
