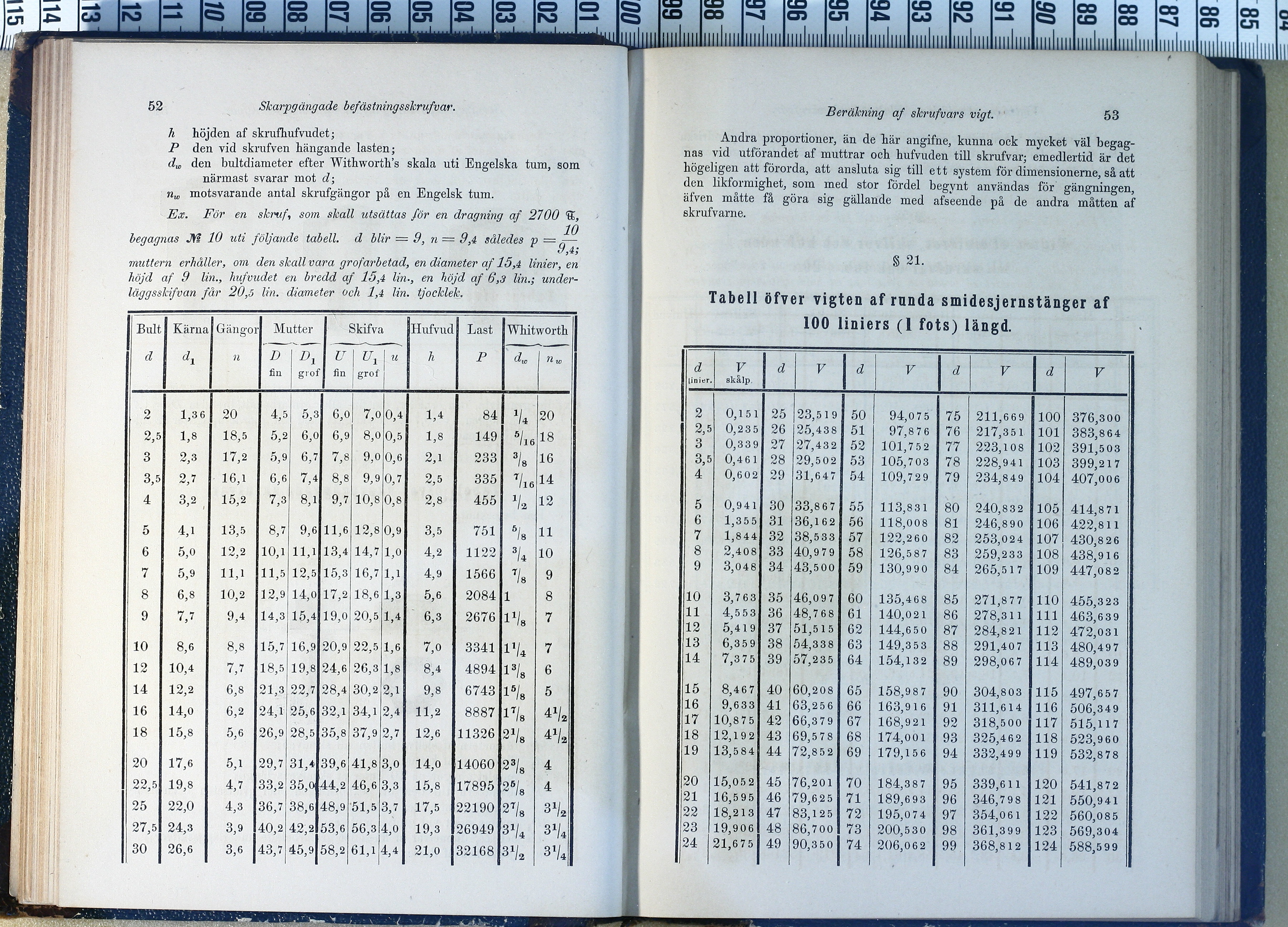

52 Skarpgängade befåstningsskrufoar.
h höjden af skrufhufvudet;
P den vid skrufven hängande lasten;
dy,, den bultdiameter efter Withworth¾ skala uti Engelska tum, som
närmast svarar mot d;
nw motsvarande antal skrufgängor på en Engelsk tum.
Ex. För en skruf, som skall utsättas för en dragning af 2700 ¾,
begagnas M 10 uti följande tabell, d blir = 9, n = 9,4 således p = x—
o,4’,
muttern erhåller, om den skall var a gr of arbetad, en diameter af 15,4 linier, en
höjd af 9 lin., hufvudet en bredd af 15,4 lin-, en höjd af 6,3 lin.;
under-läggsskifvan får 20,5 lin. diameter och 1,4 lin. tjocklek.
I Bult I Kärna Gängor Mutter Skifva Hufvud Last Whitworth
j 1 d1 n D Dx U Ux u h P d„ nw
fin giof fin grof
I I
2 1,36 20 4,5 5,3 6,0 7,0 0,4 1,4 84 \ 20
2,5 1,8 18,5 5,2 6,0 6,9 8,0 0,5 1,8 149 Ö/J618
3 2,3 17,2 5,9 6,7 7,8 9,0 0,6 2,1 233 3/8 16
3,5 2,7 16,1 6,6 7,4 8,8 9,9 0,7 2,5 335 T/1614
4 3,2 15,2 7,3 8,1 9,7 10,8 0,8 2,8 455 x/2 12
5 4,1 13,5 8,7 9,6 11,6 12,8 0,9 3,5 751 6/8 11
6 5,0 12,2 10,1 11,1 13,4 14,7 1,0 4,2 1122 % 10
7 5,9 11,1 11,5 12,5 15,3 16,71,1 4,9 1566 % 9
8 6,8 10,2 12,9 14,0 17,2 18,6 1,3 5,6 2084 1 8
1 9 7,7 9,4 14,3 15,4 19,0 20,51,4 l 6,3 2676 1\ 7
10 8,6 8,8 15,7 16,9 20,9 22,51,6 7,0 3341 l»/4 7
12 10,4 7,7 18,5 19,8 24,6 26,31,8 8,4 4894 1% 6
14 12,2 6,8 21,3 22,7 28,4 30,2 2,1 9,8 6743 1% 5
16 14,0 6,2 24,i 25,6 32,1 34,1 2,4 11,2 8887 l¾ 4x/a
18 15,8 5,6 26,9 28,5 35,8 37,9 2,7 12,6 11326 2% 4¾
20 17,6 5,1 29,7 31,4 39,6 41,8 3,0 14,o 14060 2% 4
22,5 19,8 4,7 33,2 35,o 44,2 46,6 3,3 15,8 17895 2% 4
25 22,0 4,3 36,7 38,6 48,9 ’51,5 3,7 17,5 22190 2T/8 3%
27,5 24,3 3,9 40,2 42,2 53,6 56,3 4,o 19,3 26949 3^4 3%
30 26,6 3,6 43,7 45,9 58,2 61,14,4 21,0 32168 3¾ 3%
§
ICO
CD
en
ááái
CO
CXI
Hlllllill
ICO
CO
Cd
CD
ro
leo
g
CO
CD
CO
CO
CO
imliiil
CO
c»
CO
en
Beräkning af skrufvars vigt.
53
Andra proportioner, än de här angifne, kunna ock mycket väl
begagnas vid utförandet af muttrar och hufvuden till skrufvar; emedlertid är det
högeligen att förorda, att ansluta sig till ett system för dimensionerne, så att
den likformighet, som med stor fördel begynt användas för gängningen,
äfven måtte få göra sig gällande med afseende på de andra måtten af
skrufvarne.
§ 21.
Tabell öfver vigtea af randa smidesjernstänger af
100 liniers (1 fots) längd.
d V d V d V d V d V
ti o i er. skalp.
2 0,151 25 23,519 50 94,075 75 211,669 100 376,300
2,5 0,235 26 25,438 51 97,876 76 217,351 101 383,864
3 0,339 27 27,432 52 101,752 77 223,108 102 391,503
3,5 0,461 28 29,502 53 105,703 78 228,941 103 399,217
4 0,602 29 31,647 54 109,729 79 234,849 104 407,006
5 0,941 30 33,867 55 113,831 80 240,832 105 414,871
6 1,355 31 36,162 56 118,008 81 246,890 106 422,811
7 1,844 32 38,533 57 122,260 82 253,024 107 430,826
8 2,408 33 40,979 58 126,587 83 259,233 108 438,916
9 3,048 34 43,500 59 130,990 84 265,517 109 447,082
10 3,763 35 46,097 60 135,468 85 271,877 110 455,323
11 4,553 36 48,768 61 140,021 86 278,311 111 463,639
12 5,419 37 51,515 62 144,650 87 284,821 112 472,031
13 6,359 38 54,338 63 149,353 88 291,407 113 480,497
14 7,375 39 57,235 64 154,132 89 298,067 114 489,039
15 8,467 40 60,208 65 158,987 90 304,803 115 497,657
16 9,633 41 63,256 66 163,916 91 311,614 116 506,349
17 10,875 42 66,379 67 168,921 92 318,500 117 515,117
18 12,192 43 69,578 68 174,001 93 325,462 118 523,960
19 13,584 44 72,852 69 179,156 94 332,499 119 532,878
20 15,052 45 76,201 70 184,387 95 339,611 120 541,872
21 16,595 46 79,625 71 189,693 96 346,798 121 550,941
22 18,213 47 83,125 72 195,074 97 354,061 122 560,085
23 19,906 48 86,7oo 73 200,530 98 361,399 123 569,304
24 21,675 49 90,350 74 206,062 99 368,812 124 588,599
