ICO
lllllll
l\3
= <a
lllllllllllllllllll
CD
CO
en
Ol
94

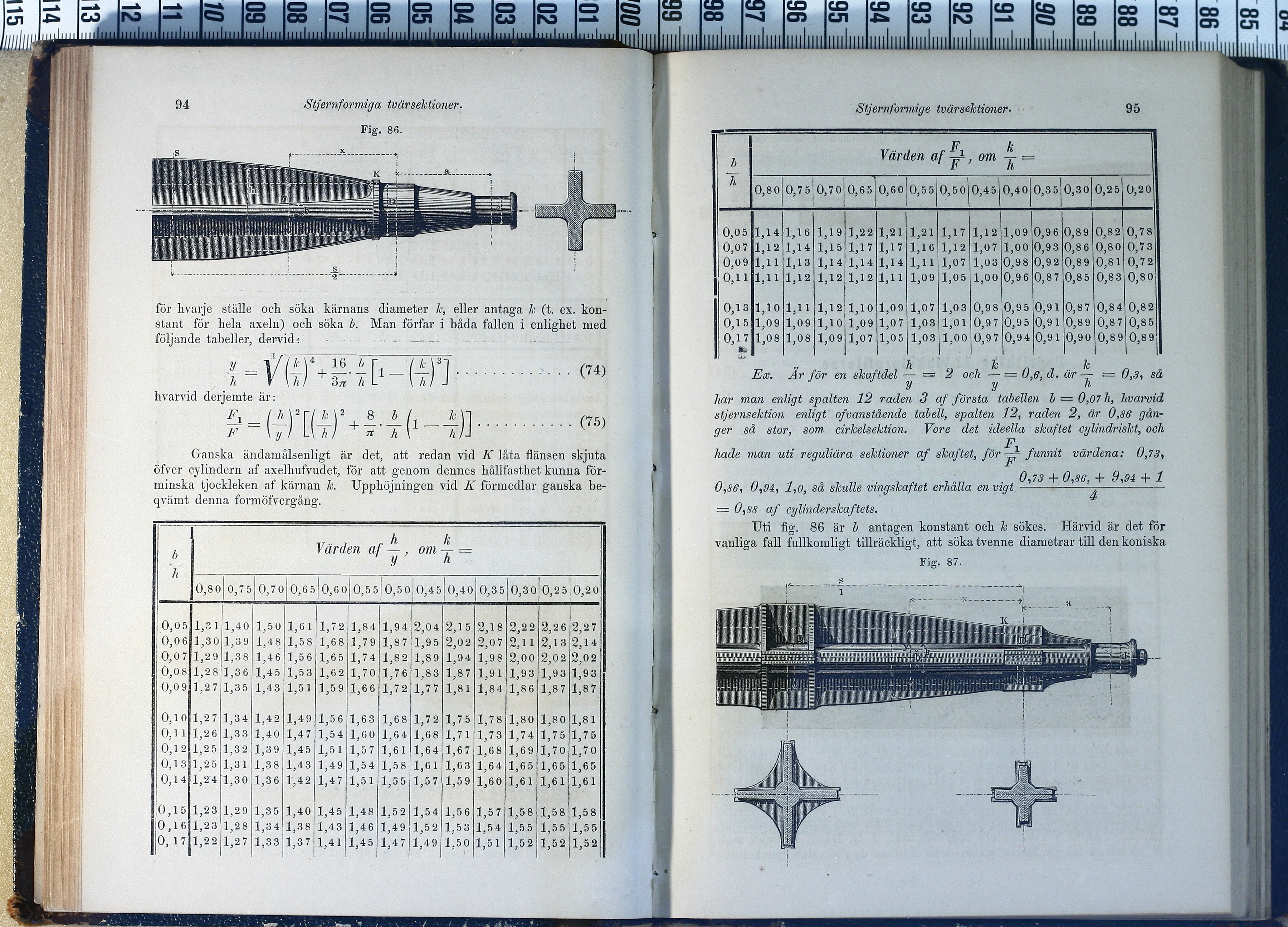

Stjern†ormiga tvärsektioner.
Fig. 86.
för hvarje ställe och söka kärnans diameter k, eller antaga k (t. ex.
kon-átant för hela axeln) och söka b. Man förfar i båda fallen i enlighet med
följande tabeller, dervid’. ■■ ¾P ■ ••–––––- *i»¾¾|
V
hvarvid derjemte är
i
m
16
mm
-i)]
(74)
(75)
Ganska ändamålsenligt är det, att redan vid K låta flänsen skjuta
öfver cylindern af axelhufvudet, för att genom dennes hållfasthet kunna
förminska tjockleken af kärnan k. Upphöjningen vid K förmedlar ganska
be-qvämt denna formöfvergång.
r Värden af — , om -r =
_ V h
h ––––––––––-1–––––––––––––––––––––––––■–––-1–––––––
0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,3 0 0,2 5 0,20
0,05 1,31 1,40 1,50 1,61 1,72 1,84 1,94 2,04 2,15 2,18 2,22 2,26 2,27
0,06 1,30 1,39 1,48 1,58 1,68 1,79 1,87 1,95 2,02 2,07 2,11 2,13 2,14
0,07 1,29 1,38 1,46 1,56 1,65 1,74 1,82 1,89 1,94 1,98 2,00 2,02 2,02
0,08 1,28 1,36 1,45 1,53 1,62 1,70 1,76 1,83 1,87 1,91 1,9.3 1,93 1,93
0,09 1,27 1,35 1,43 1,51 1,59 1,66 1,72 1,77 1,81 1,84 1,86 1,87 1,87
0,10 1,27 1,34 1,42 1,49 1,56 1,63 1,68 1,72 1,75 1,78 1,80 1,80 1,81
0,11 1,26 1,33 1,40 1,47 1,54 1,60 1,64 1,68 1,71 1,73 1,74 1,75 1,75
0,12 1,25 1,32 1,39 1,45 1,51 1,57 1,61 1,64 1,67 1,68 1,69 1,70 1,70
0,13 1,25 1,31 1,38 1,43 1,49 1,54 1,58 1,61 1,63 1,64 1,65 1,65 1,65
0,14 1,24 1,30 1,36 1,42 1,47 1,51 1,55 1,57 1,59 1,60 1,61 1,61 1,61
0,15 1,23 1,29 1,35 1,40 1,45 1,48 1,52 1,54 1,56 1,57 1,58 1,58 1,58
0,16 1,23 1,28 1,34 1,38 1,43 1,46 1,49 1,52 1,53 1,54 1,55 1,55 1,55
0, 17 1,22 1,27 1,33 1,37 1,41 1,45 1,47 1,49 1,50 1,51 1,52 1,52 1,52
Stjernformige tvär sektioner.
95
F k
, Vården af -=±: om -=- =
o ra II
0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20
0,05 1,14 1,16 1,19 1,22 1,21 1,21 1,17 1,12 1,09 0,96 0,89 0,82 0,78
0,07 1,12 1,14 1,15 1,17 1,17 1,16 1,12 1,07 1,00 0,93 0,86 0,80 0,73
0,09 1,11 1,13 1,14 1,14 1,14 1,11 1,07 1,03 0,98 0,92 0,89 0,81 0,72
0,11 1,11 1,12 1,12 1,12 1,11 1,09 1,05 1,00 0,96 0,87 0,85 0,83 0,80
0,13 1,10 1,11 1,12 1,10 1,09 1,07 1,03 0,98 0,95 0,91 0,87 0,84 0,82
0,15 1,09 1,09 1,10 1,09 1,07 1,03 1,01 0,97 0,95 0,91 0,89 0,87 0,85
0,17 1,08 1,08 1,09 1,07 1,05 1,03 1,00 0,97 0,94 0,91 0,90 0,89 0,89
K I
k k
Eæ. Är för en skaftdel — = 2 och — = 0,6, d. är— = 0,3, så
y y h
har man enligt spalten 12 raden 3 af första tabellen b = 0,07 h, hvarvid
stjernsektion enligt ofvanstående tabell, spalten 12, raden 2, är 0,86
gånger så stor, som cirkelsektion. Vore det ideella skaftet cylindriskt, och
hade man uti reguliära sektioner af skaftet, förr— funnit värdena: 0,73,
r> , . , ,. • 0,73 + 0,86, + 9,94 + 1
0,86, 0,94, 1,0, sa skulle vingskaftet erhålla en vigt––––––––-r––––––––
= 0,88 af cylinderskaftets.
Uti fig. 86 är b antagen konstant och k sökes. Härvid är det för
vanliga fall fullkomligt tillräckligt, att söka tvenne diametrar till den koniska
Fig. 87.
ICO
len
vtf
