264

Dockventiler.

öfverkant, så att ej den tillbakaströmmande vätskan håller honom, öppen;
ett fel som mycket ofta förekommer. Vid det här tecknade sättet att
tillsluta ventilskåpet användes ingen packning.

Kg. 287, kniven t il. Anslagets bredd och dess projektion göras,
såsom förut. För att bestämma kulans diameter, drager man från midten
af två motsatta spegelsektioner vinkelräta linier; dessas skärningspunkt m
blir kulans medelpunkt. Avloppskanalen måste här i anseende till ventilens
betydliga höjd läggas särdeles högt öfver ventilspegeln.

D

Lyfthöjden för koniska och kulventiler tagas

eller obetydligt

större.





S 198.

Ventiler med dubbla anslag.

Om en vanlig konisk ventil är underkastad tryck från öfra sidan i
stället för från den undra, så fordrar den för sin lyftning en yttre kraft,
som är proportionel mot projektion af hela ventilen och derföre icke
obetydlig. Koniska ventiler med dubbla anslag, efter de tre följande
konstruktionerna, behöfva deremot i lika fall en vida mindre lyftkraft, i det
densamma endast behöfver vara proportionel mot spegel-projektionerna
hos dem. Af detta skäl användas ventiler med dubbla anslag mycket vid
ångmaskiners reglering.

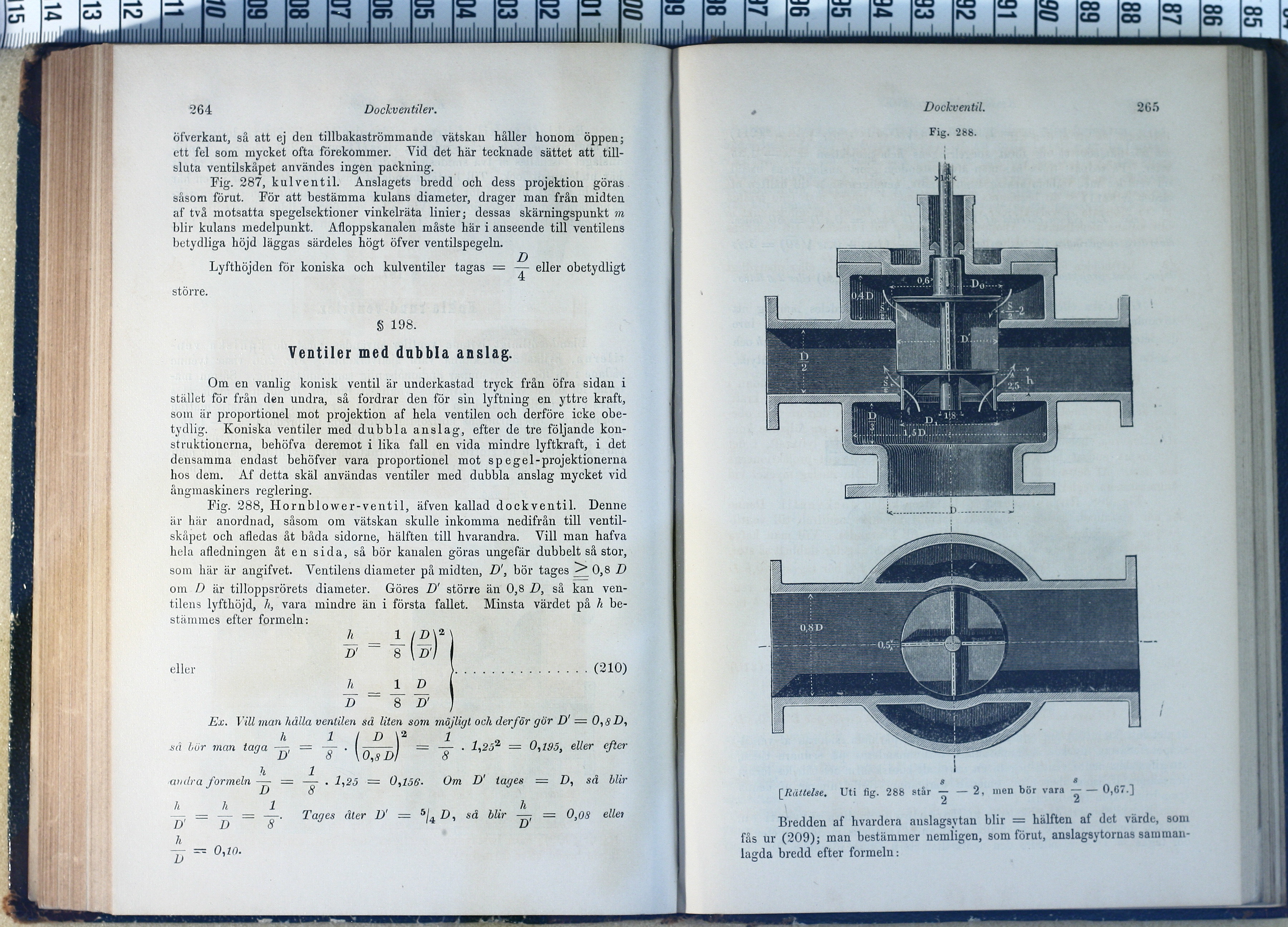

Pig. 288, Hornblower-ventil, äfven kallad dockventil. Denne
är här anordnad, såsom om vätskan skulle inkomma nedifrån till
ventilskåpet och afledas åt båda sidorne, hälften till hvarandra. Vill man hafva
hela afledningen åt en sida, så bör kanalen göras ungefär dubbelt så stor, >
som här är angifvet. Ventilens diameter på midten, D’, bör tages ^ 0,8 D
om D är tilloppsrörets diameter. Göres D’ större än 0,8 D, så kan
ventilens lyfthöjd, h, vara mindre än i första fallet. Minsta värdet på h
bestämmes efter formeln:

1

elle

A

~D~’

h
~D

Z>\a

D

m

(210)

Ex. Vill man hålla ventilen sd liten som möjligt och derför gör D = 0,8D,
sd bor man taga —, = — . (n ^) == — . 1,2a2 = 0,195, eller efter

n

muh
•a formeln

1
h ~D

h U
= 0,10.

D

8 \0,8D1

. 1,25 = 0,156-

Om D’ tages = D, så blir
a

Tages åter D’ = 5/4 D, sä blir —; = 0,08 ellei





o

co

en

en



ÜUl

r>o

UD

8

oo

oo
oo

oo

oo
en

oo

CJ1

Bockventil.
Vig. 288.

265





[Rättelse. Uti fig. 288 står — — 2, men bör vara — — 0,67.]

Bredden af hvardera anslagsytan blir = hälften af det värde, som
fås ur (209); man bestämmer nemligen, som förut, anslagsytornas
sammanlagda bredd efter formeln:
