288 Lin- och kedje-förbindningar.
Hakens spets, i jemnhöjd med gröfsta stället af bålen, erhåller en
höjd = —, och den cirkel, som omsluter hakens hufvuddel, får en diameter
D = w + 1,5 h.
Enligt föregående erhålles för:
H = 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5
II
Ê = 1,73 1,79 1,84 1,89 1,94 1,99 2,03 2,08 2,12 2,17
d1
w
’-f = 1,04 1,25 1,47 1,70 1,94 2,19 2,44 2,70 2,97 3,25
dl
D
— = 3,51 3,93 4,23 4,53 4,85 5,17 5,48 5,82 6,15 7,50
dl
w
Brukligast är förhållandet — = 1. För ernående af en vacker form
h
uppritar man med radien — ur punkten B, som ligger på afståndet D från
A, en cirkel och öfver A B en halfcirkel, samt lägger på denne medelpunkten
för hålet vid hakens öfre ända. Öglan vid haken fig. 305 är hylsan för en
gaffeltapp efter § 148 och har till längd 1,5 gång dess inre diameter.
§ 216.
Dnbbelhakar, öglor, ringar.

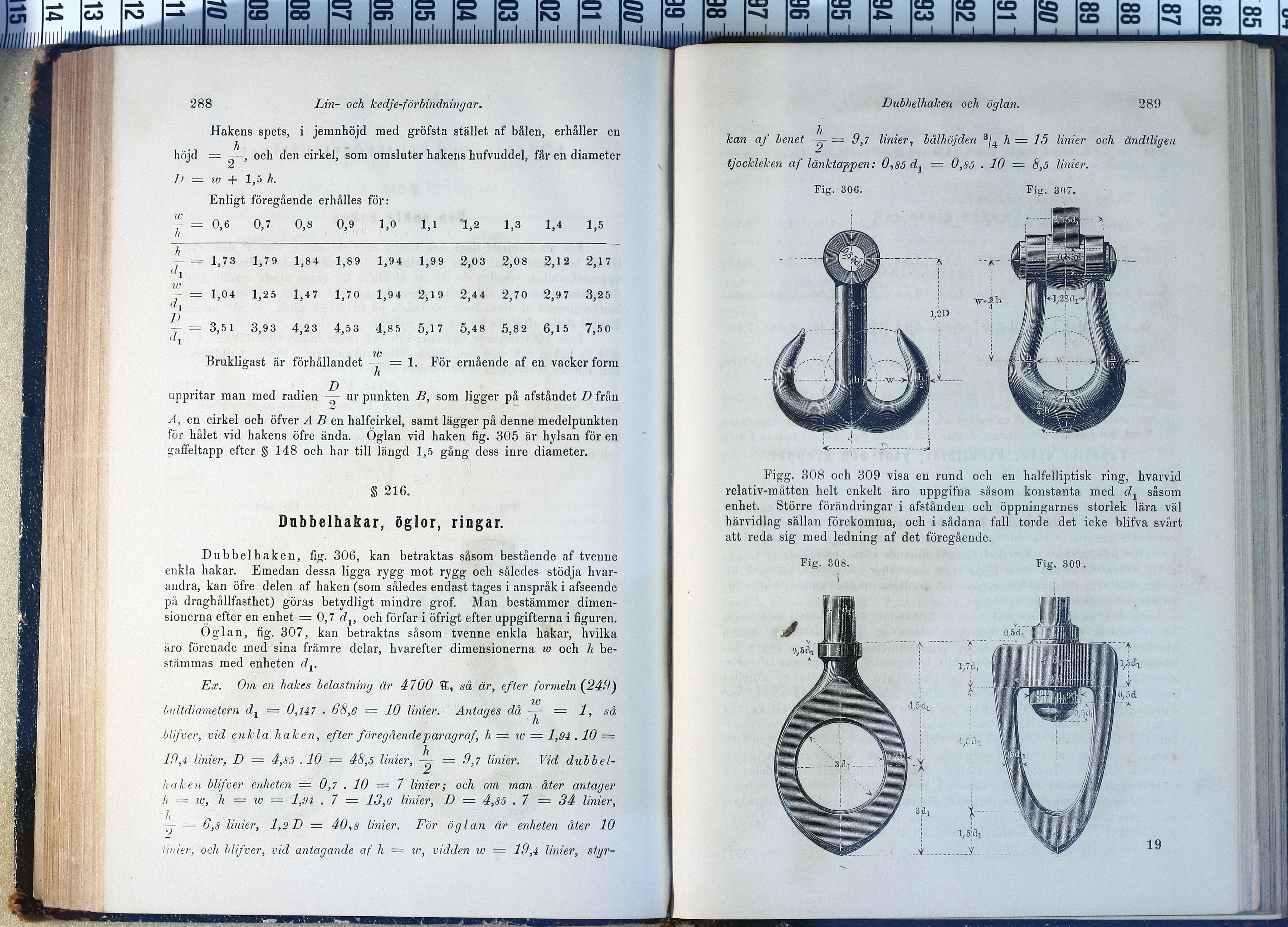

Dubbelhaken, fig. 306, kan. betraktas såsom bestående af tvenne
enkla hakar. Emedan dessa ligga rygg mot rygg och således stödja
hvar-andra, kan öfre delen af haken (som således endast tages i anspråk i afseende
på dragbållfasthet) göras betydligt mindre grof. Man bestämmer
dimensionerna efter en enhet = 0,7 dv och förfar i öfrigt efter uppgifterna i figuren.
Öglan, fig. 307, kan betraktas såsom tvenne enkla hakar, hvilka
äro förenade med sina främre delar, hvarefter dimensionerna w och h
bestämmas med enheten dv
Ex. Om en hakes belastning är 4700 ¾, så är, efter formeln (249)
w
bultdiametem dt = 0,147 • 68,6 = 10 linier. Antages då — = 1, så
blifver, vid enkla haken, efter föregående paragraf, h = w — 1,94 .10 =
19,4 linier, D = 4,85 .10 = 48,5 linier, — = 9,7 linier. Vid dubb
ellt åken blifver enheten = 0,7 . 10 = 7 linier; och om man åter antager
h = iv, h — tv — 1,94 . 7 = 13,6 linier, D = 4,85 . 7 = 34 linier,
— = 6,8 linier, 1,2D = 40,8 linier. För öglan är enheten åter 10
linier, och blifver, vid antagande af h = w, vidden w = 19,4 linier, styr-
-4
03
CJ1
CD
CO
OJ
CO
IN3
2 ES
C»
CO
co
CO
CO
CO
len
CO
len
Dubbelhaken och öglan.
289
kan af benet !S = 9,7 linier, bålhöjden 3/4 A — 15 linier och ändtligen
tjockleken af länktappen: 0,85 d% = 0,85 . 10 = 8,5 linier.
Fig. 306. Fig. 307. v?\.
-r+ih.
Figg. 308 och 309 visa en rund och en halfelliptisk ring, hvarvid
relativ-måtten helt enkelt äro uppgifna såsom konstanta med dt såsom
enhet. Större förändringar i afstånden och öppningarnes storlek lära väl
härvidlag sällan förekomma, och i sådana fall torde det icke blifva svårt
att reda sig med ledning af det föregående.
Fig. 308.
Fig. 309.
