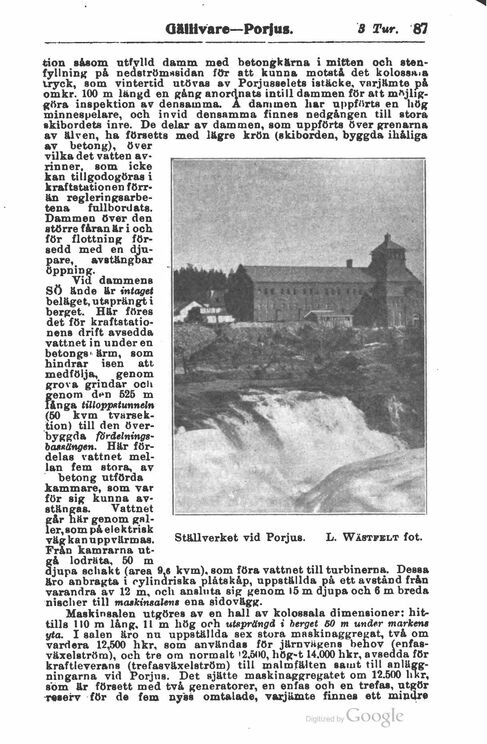

oaillvare— Porjus. ff Tur. 67
tion såsom utfylld damm med betongkärna i mitten och
sten-fyllning på nedströmaBidan för att kunna motstå det kolossma
Iryck, som vintertid utövas av Forjusselets istäcke, varjämte på
omkr. 100 m längd en gång anordnats intill dammen för att
möjliggöra inspektion av densamma. Å dammen liar uppfarts en hög
minnespelare, och invid densamma finnes nedgången till stora
skibordets inre. De delar av dammen, som uppförts över grenarna
av älven, ha försetts med lägre krön (skiborden, byggda ihåliga
av betong), över
vilka det vatten
avrinner, som icke
kan tillgodogöras i
kraftstationen
förrän regleringsarbetena fullbordats.
Dammen över den
större fåran är i och
för flottning
försedd med en
djupare, avstängbar
öppning.
Vid dammens
SÖ ände är intaget
beläget, utsprängt i
berget. Här föres
det för
kraftstationens drift avsedda
vattnet in under en
betongs’ärm, som
hindrar isen att
medfölja, genom
grova grindar ocli
Senom dt>n 525 m
inga tilloppstunneln
(50 kvm
tvursek-tion) till den
överbyggda fördelnings-bassangen. Här
fördelas vattnet
mellan fem stora, av
betong utförda
kammare, som var
för sig kunna
avstängas. Vattnet
går här genom
galler, som på elektrisk
väg kan uppvärm as.
Från kamrarna ut-
få lodräta. 50 m
jupa schakt (area 9,6 kvm), som föra vattnet till turbinerna. Dessa
äro anbragta i cylindriska plåtskåp, uppställda på ett avstånd från
varandra av 12 m, neil ansluta sig genom 15 m djupa och 6 m breda
nischer till maskinsalen$ ena sidovägg.
Maskinsalen utgöres av en hall av kolossala dimensioner:
hittills 110 m lång, 11 m liög och utsprängd i berget BO m under markens
yta. I salen äro nu uppställda sex stora mnskinaggrejjat, två om
vardera 12,500 hkr, som användas för järnvägens behov
(enfas-växelström), och tre om normalt >2,500, liög-t 14.000 hkr, avsedda för
kraftleverans (trefasväxelström) till malmfälten samt till
anläggningarna vid Porjus. Det sjätte maskinaggregatet om 12.500 likr,
som är försett med två generatorer, en enfas ooh en trefas, utgör
Tvaei-v för de fem ny~ss omtalade, varjämte finnes ett mindre
Ställverket vid Porjus. L. Wastfelt fot.
