Den del af jorden, som man från hennes yta kan
på en gång öfverskåda, bör således icke vara synnerligt
stor. För att få en föreställning derom, rita upp på
svarta taflan en stor cirkel, som föreställer jorden, samt
sätt ofvan honom på riktigt proportionelt afstånd en punkt,
föreställande vår iakttagelseplats, som vi kunna antaga
vara belägen 10, 50 à 100 meter öfver jordytan. Sök
sedan från den utsatte punkten draga de tangerande
linierna, som bestämma vår synkrets. De skola på vår
ritning i det allra närmaste bilda en rät linie, hvaraf
vi förstå, att de, om vi haft ett klot framför oss i
stället för ritningen, skulle hafva bildat en nästan
fullkomligt plan yta, tangerande klotet i en cirkelrund liten
linie omkring vår antagna iakttagelseplats. Det är denna
yta, som utgör vårt s. k. (skenbara) horisontplan (sid. 1),
och den nära nog till en punkt sammansmältande
cirkelrunda tangeringslinien med klotet motsvarar vår synkrets.
Vi kunna således öfver hufvud och i synnerhet på
fastlandets oregelbundna yta, der synkretsen inskränkes
äfven af skog, berg m. m., anse jordens synliga del sakna
märkbar sferisk bugtighet. Men om vi begifva oss till den
möjligt jemnaste delen af jordytan, nemligen hafvet, samt
stiga tillräckligt högt upp i luften, kunna vi ej längre,
om vi vilja vara riktigt noggranna, anse den synliga
skålformiga , delen af jordytan såsom ett plan, utan måste

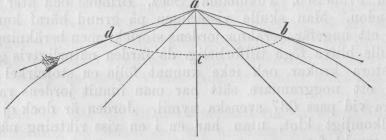

göra afseende på den sammes kullrighet. Låt bifogade
bild 2 föreställa en del af hafsytan och a vår iakttagelse-
plats. Ytan a b c d, som enligt § 1 bestämmer vår
synkrets b c d, blir då en starkt tillplattad kon, som
Bild 2. — Synområdet från a bestämmes af den koniska ytan a b c d. b c d är synkretsen. Ett fartyg närmar sig. |
