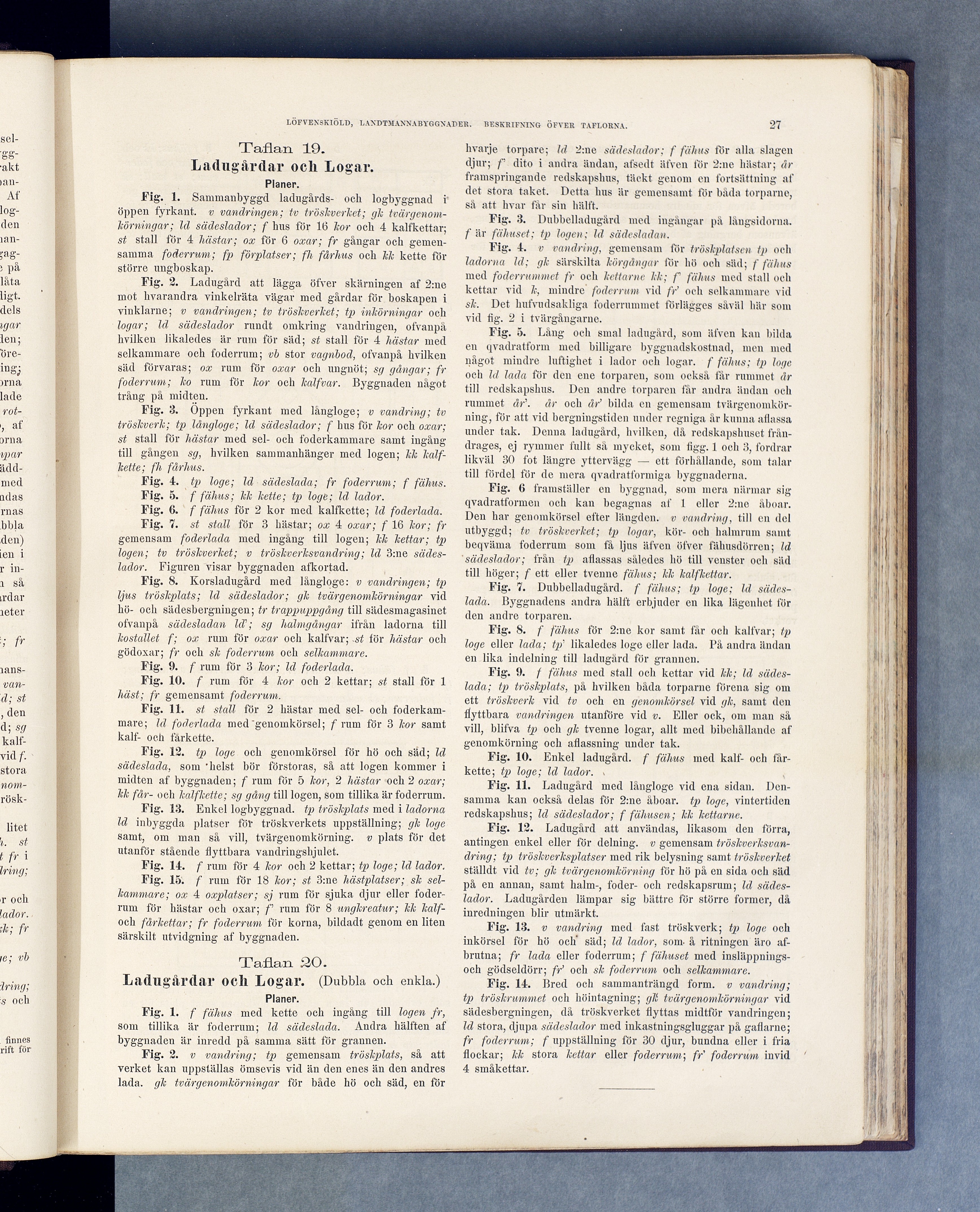

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Tafian. 19.

Ladugårdar och Logar.

Planer.

lig. 1. Sammanbyggd ladugårds- ocli logbyggnad i
öppen fyrkant, v vandringen; tv tröskverket; gk
tvärgenom-Icörningar; Id sädeslador; f bus för 16 kor ocli 4 kalfkettar;
st stall för 4 hästar; ox för 6 oxar; fr gångar och
gemensamma foderrum; fp förplatser; fh fårhus ocb kli kette för
större ungboskap.

Fig. 2. Ladugård att lägga öfver skärningen af 2:ne
mot hvarandra vinkelräta vägar med gårdar för boskapen i
vinklarne; v vandringen; tv tröskverket; tp inkörningar och
logar; Id sädeslador rundt omkring vandringen, ofvanpå
hvilken likaledes är rum för säd; st stall för 4 hästar med
selkammare och foderrum; vb stor vagnbod, ofvanpå hvilken
säd förvaras; ox rum för oxar och ungnöt; sg gångar; fr
foderrum; ko rum för kor och kalfvar. Byggnaden något
trång på midten.

Fig. 3. Öppen fyrkant med långloge; v vandring; tv
tröskverk; tp långloge; Id sädeslador; f hus för kor och oxar;
st stall för hästar med sel- och foderkammare samt
ingång-till gången sg, hvilken sammanhänger med logen; kk
kalf-kette; fh fårhus.

Fig. 4. tp loge; Id sädeslada; fr foderrum; f fähus.

Fig. 5. f fähus; kk kette; tp loge; Id lador.

Fig. 6. f fähus för 2 kor med kalfkette; Id foderlada.

Fig. 7. st stall för 3 hästar; ox 4 oxar; f 16 kor; fr
gemensam foderladct med ingång till logen; kk hettar; tp
logen; tv tröskverket; v tröskverksvändring; Id 3:ne
sädeslador. Figuren visar byggnaden afkortad.

Fig. 8. Korsladugård med långloge: v vandringen; tp
ljus tröskplats; Id sädeslador; gk tvärgenomkörningar vid
hö- och sädesbergningen; tr trappuppgång till sädesmagasinet
ofvanpå sädesladan Id’; sg halmgångar ifrån ladorna till
kostallet f; ox rum för oxar och kalfvar; st för hästar och
gödoxar; fr och sk foderrum och selkammare.

Fig. 9. f rum för 3 kor; Id foderlada.

Fig. 10. f rum för 4 kor och 2 kettar; st stall för 1
häst; fr gemensamt foderrum.

Fig. 11. st stall för 2 hästar med sel- och
foderkammare; Id foderlada med’genomkörsel; frum för 3 kor samt
kalt- och färkette.

Fig. 12. tp loge och genomkörsel för hö och säd; Id
sädeslada, som ’helst bör förstoras, så att logen kommer i
midten af byggnaden; f rum för 5 kor, 2 hästar och 2 oxar;
kk får- och kalfkette; sg gång till logen, som tillika är foderrum.

Fig. 13. Enkel logbyggnad, tp tröskplats med i ladorna
Id inbyggda platser för tröskverkets uppställning; gk loge
samt, om man så vill, tvärgenomkörning. v plats för det
utanför stående flyttbara vandringshjulet.

Fig. 14. f rum för 4 kor och 2 kettar; tp loge; Id lador.

Fig. 15. f rum för 18 kor; st 3:ne hästplatser; sk
selkammare; ox 4 oxplatser; sj rum för sjuka djur eller
foderrum för hästar och oxar; f rum för 8 ungkreatur; kk
kalf-och fårkettar; fr foderrum för korna, bildadt genom en liten
särskilt utvidgning af byggnaden.

Tafian SO.

Ladugårdar ocli Logar. (Dubbla och enkla.)

Planer.

Fig. 1. f fähus med kette och ingång till logen fr,
som tillika är foderrum; Id sädeslada. Andra hälften af
byggnaden är inredd på samma sätt för grannen.

Fig. 2. v vandring; tp gemensam tröskplats, så att
verket kan uppställas ömsevis vid än den enes än den andres
lada. gk tvärgenomkörningar för både hö och säd, en för

hvarje torpare; Id 2:ne sädeslador; f fähus för alla slagen
djur; f dito i andra ändan, afsedt äfven för 2:ne hästar; år
framspringande redskapshus, täckt genom en fortsättning af
det stora taket. Detta hus är gemensamt för båda torparne,
sä att livar får sin hälft.

Fig. 3. Dubbelladugård med ingångar på långsidorna.
f är fähuset: tp logen: lä sädesladan.

Fig. 4. v vandring, gemensam för tröskplatsen tp och
ladorna Id; gk särskilta körgångar för hö och säd; f fähus
med foderrummet fr och kettarne kk; f fälms med stall och
kettar vid k, mindre foderrum vid fr’ och selkammare vid
sk. Det kufvudsakliga foderrummet förlägges såväl här som
vid tig. 2 i tvärgångarne.

Fig. 5. Lång och smal ladugård, som äfven kan bilda
en qvadratform med billigare byggnadskostnad, men med
något mindre luftighet i lador och logar, f fähus; tp loge
och Id lada för den ene torparen, som också får rummet år
till redskapshus. Den andre torparen får andra ändan och
rummet år’, år och år’ bilda en gemensam
tvärgenomkörning, för att vid bergningstiden under regniga år kunna allassa
under tak. Denna ladugård, hvilken, då redskapshuset
från-drages, ej rymmer fullt så mycket, som tigg. 1 och 3, fordrar
likväl 30 fot längre yttervägg — ett förhållande, som talar
till fördel för de mera qvadratformiga byggnaderna.

Fig. 6 framställer en byggnad, som mera närmar sig
qvadratformen och kan begagnas af 1 eller 2:ne åboar.
Den har genomkörsel efter längden, v vandring, till en del
utbyggd; tv tröskverket; tp logar, kör- och halmrum samt
beqväma foderrum som få ljus äfven öfver fähusdörren; Id
sädeslador; från tp aflassas således hö till veuster och säd
till höger; f ett eller tvenne fähus; kk kalfkettar.

Fig. 7. Dubbelladugård, f fälms; tp loge; Id
sädeslada. Byggnadens andra hälft erbjuder en lika lägenhet för
den andre torparen.

Fig. 8. f fähus för 2:ne kor samt får och kalfvar; tp
loge eller lada; tp’ likaledes loge eller lada. På andra ändan
en lika indelning till ladugård för grannen.

Fig. 9. f fähus med stall och kettar vid kk; Id
sädeslada; tp tröskplats, på hvilken båda torparne förena sig om
ett tröskverk vid tv och en genomkörsel vid gk, samt den
flyttbara vandringen utanföre vid v. Eller ock, om man så
vill, blifva tp och gk tvenne logar, allt med bibehållande af
genomkörning och aflassning under tak.

Fig. 10. Enkel ladugård, f fähus med kalf- och
får-kette; tp loge; Id lador. >

Fig. 11. Ladugård med långloge vid ena sidan.
Densamma kan också delas för 2:ne åboar. tp loge, vintertiden
redskapshus; Id sädeslador; f fähusen; kk kettarne.

Fig. 12. Ladugård att användas, likasom den förra,
antingen enkel eller för delning, v gemensam tröskverksv
ändring; tp tröskverksplatser med rik belysning samt tröskverket
ställdt vid tv; gk tvärgenomkörning för hö på en sida och säd
på en annan, samt halm-, foder- och redskapsrum; lä
sädeslador. Ladugården lämpar sig bättre för större former, då
inredningen blir utmärkt.

Fig. 13. v vandring med fast tröskverk; tp loge och
inkörsel för hö och’ säd; Id lador, som. å ritningen äro
af-brutna; fr lada eller foderrum; f fähuset med
insläppnings-och gödseldörr; fr’ och sk foderrum och selkammare.

Fig. 14. Bred och sammanträngd form. v vandring;
tp tröskrummet och höintagning; gli tvärgenomkörningar vid
sädesbergningen, då tröskverket flyttas midtför vandringen;
lä stora, djupa sädeslador med inkastningsgluggar på gaflarne;
fr foderrum; f uppställning för 30 djur, bundna eller i fria
flockar; kk stora kettar eller foderrum; fr’ foderrum invid
4 småkettar.
