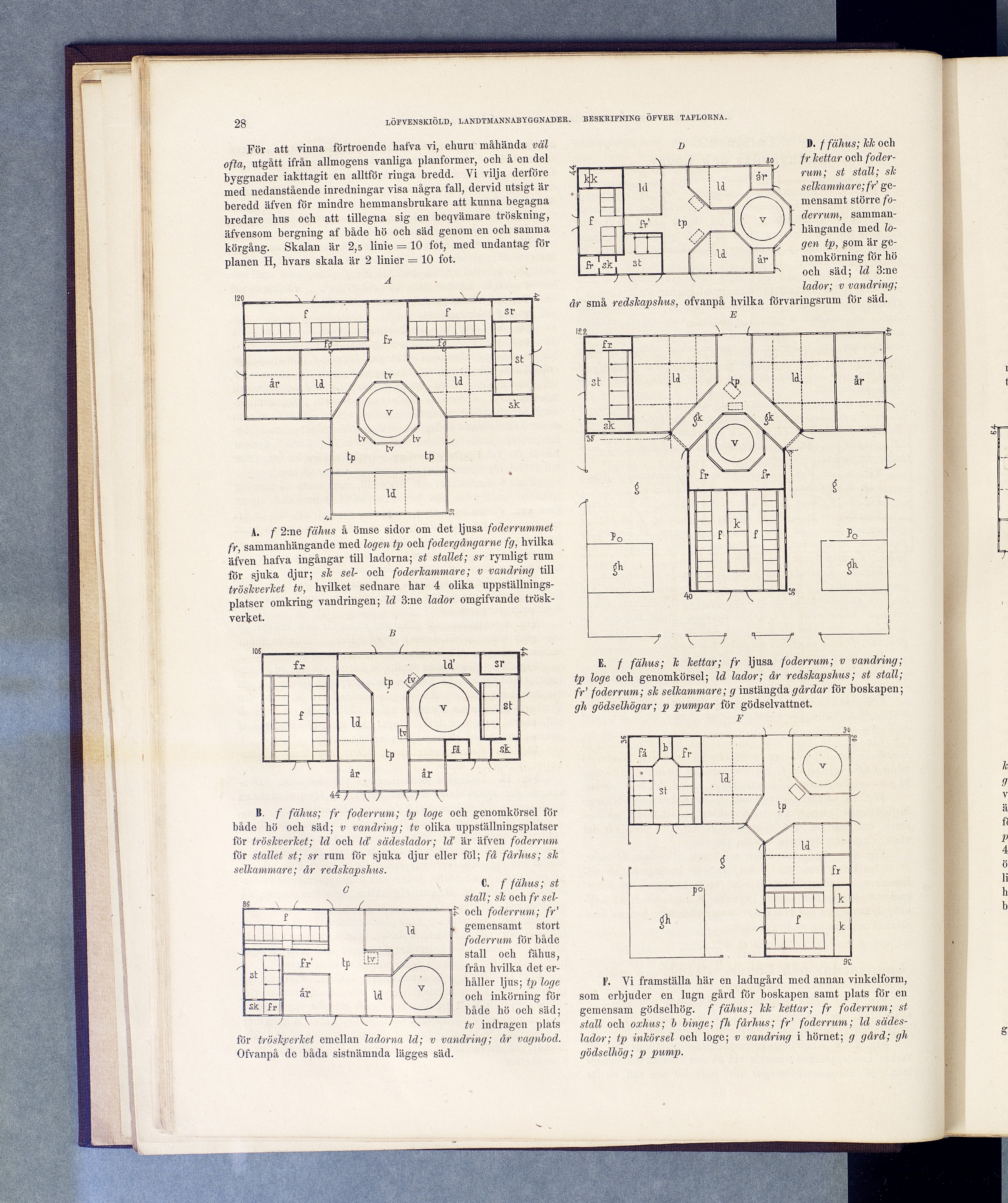

För att yinna förtroende hafva vi, ehuru måhända väl
ofta, utgått ifrån allmogens vanliga planformer, och å en del
byggnader iakttagit en alltför ringa bredd. Vi vilja derföre
med nedanstående inredningar visa några fall, dervid utsigt är
beredd äfven för mindre hemmansbrukare att kunna begagna
bredare hus och att tillegna sig en beqvämare tröskning,
äfvensom bergning af både hö och säd genom en och samma
körgång. Skalan är 2,5 linie = 10 fot, med undantag för
planen H, hvars skala är 2 linier = 10 fot.
A
A. f 2:ne fähus å ömse sidor om det ljusa foderrummet
fr, sammanhängande med logen tp och fodergångarne fg, hvilka
äfven hafva ingångar till ladorna; st stallet; sr rymligt rum
för sjuka djur; sk sel- och foderlcammare; v vandring till
tröskverket tv, hvilket sednare har 4 olika
uppställningsplatser omkring vandringen; Id 3:ne lador omgifvande
tröskverket.
B
B. f fähus; fr foderrum; tp loge och genomkörsel för
både hö och säd; v vandring; tv olika uppställningsplatser
ior tröskverket; Id och ld’ sädeslador; kV är äfven foderrum
för stallet st; sr rum ior sjuka djur eller föl; få fårhus; sk
selkammare; år redskapshus.
C. f fähus; st
stall; sk och fr
sel-och foderrum; fr’
gemensamt stort
foderrum för både
stall och fähus,
från hvilka det
erhåller ljus; tp loge
och inkörning för
både hö och säd;
tv indragen plats
för tröskverket emellan ladorna ld; v vandring; år vagnbod.
Ofvanpå de båda sistnämnda lägges säd.
G
D
D. f fähus; kk och
fr hettar och
foderrum; st stall; sk
selkammare; fr
gemensamt större
foderrum, sammanhängande med
logen tp, som är
ge-nomkörning för hö
och säd; ld 3:ne
lador; v vandring;
år små redskapshus, ofvanpå hvilka förvaringsrum för säd.
E
E. f fähus; k kettar; fr ljusa foderrum; v vandring;
tp loge och genomkörsel; ld lador; år redskapshus; st stall;
fr’ foderrum; sk selkammare; g instängda gårdar för boskapen;
gh gödselhögar; p pumpar för gödselvattnet.
F
1’. Vi framställa här en ladugård med annan vinkelform,
som erbjuder en lugn gård för boskapen samt plats för en
gemensam gödselhög, f fähus; kk kettar; fr foderrum; st
stall och oxhus; b binge; fh fårhus; fr’ foderrum; ld
sädeslador; tp inkör sel och loge; v vandring i hörnet; g gård; gh
gödselhög; p pump.
