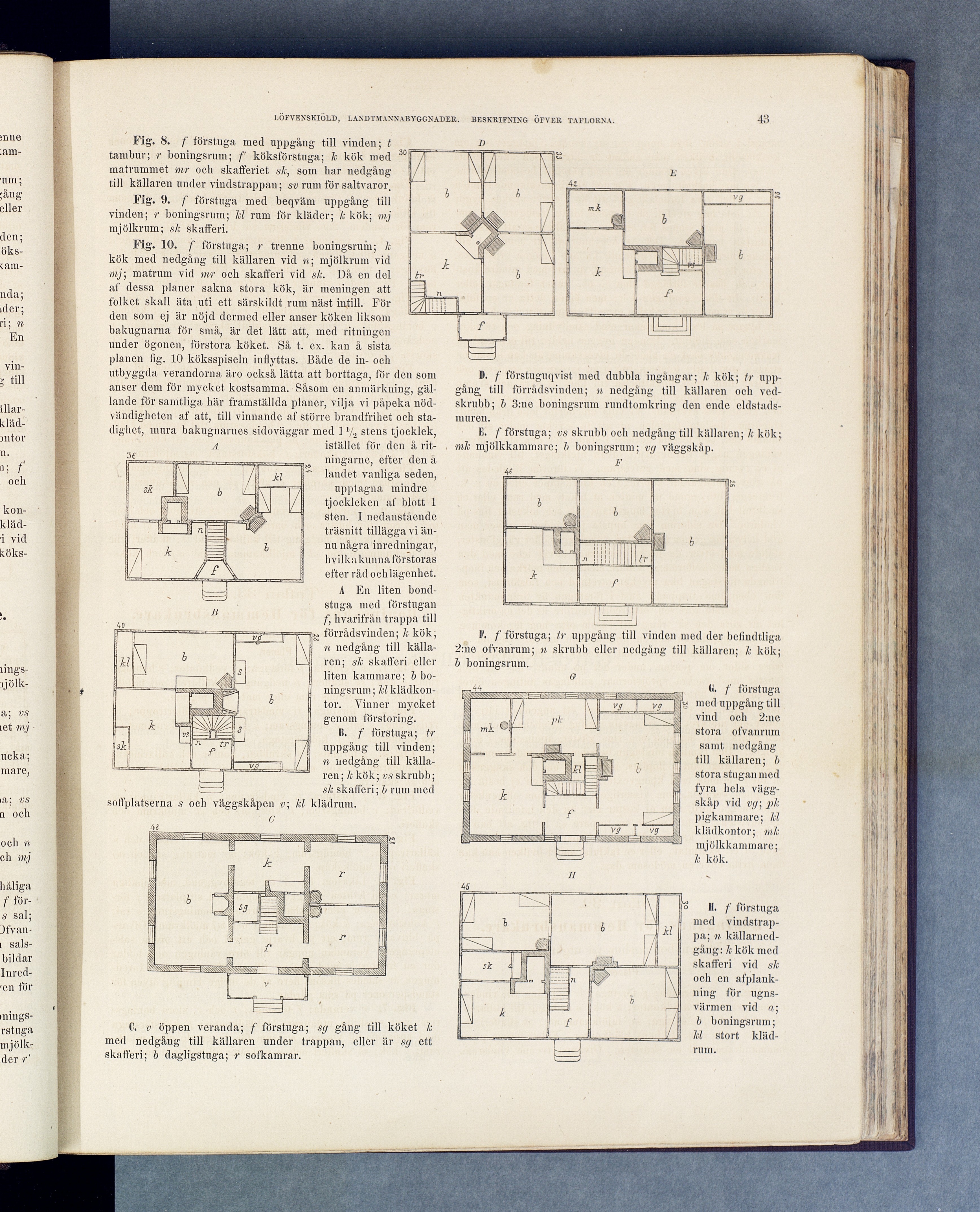

Fig. 8. /’ förstuga med uppgång till vinden; t
tambur; r boningsrum; f köksförstuga; k kök med 30
matrummet mr ocli skafferiet sk, som har nedgång
till källaren under vindstrappan; sv rum för saltvaror.
Fig. 9. f förstuga med beqväm uppgång till
vinden; r boningsrum; kl rum för kläder; k kök; inj
mjölkrum; sk skafferi.
Fig. 10. f förstuga; r trenne boningsrum; k
kök med nedgång till källaren vid n\ mjölkrum vid
D
«y;
matrum vid mr och skafferi vid sk. Då en del
af dessa planer sakna stora kök, är meningen att
folket skall äta uti ett särskildt rum näst intill. För
den som ej är nöjd dermed eller anser köken liksQm
bakugnarna för små, är det lätt att, med ritningen
under ögonen, förstora köket. Så t. ex. kan å sista
planen fig. 10 köksspiseln inflyttas. Både de in- och
utbyggda verandorna äro också lätta att borttaga, för den som
anser dem för mycket kostsamma. Såsom en anmärkning,
gällande för samtliga här framställda planer, vilja vi påpeka
nödvändigheten af att, till vinnande af större brandfrihet och
stadighet, mura bakugnarnes sidoväggar med 1y2 stens tjocklek,
A istället för den å rit-
ningarne, efter den å
landet vanliga seden,
upptagna mindre
tjockleken af blott 1
sten. I nedanstående
träsnitt tillägga vi
ännu några inredningar,
h vilka kunna förstoras
efter råd och lägenhet.
A En liten
bondstuga med förstugan
f, hvarifrån trappa till
forrådsvinden; k kök,
n nedgång till
källaren; sk skafferi eller
liten kammare; b
boningsrum ; kl
klädkontor. Vinner mycket
genom förstoring.
IS. f förstuga; tr
uppgång till vinden;
n nedgång till
källaren ; k kök; vs skrubb;
sk skafferi; b rum med
soffplatserna s och väggskåpen v\ kl klädrum.
C
4«
4o
C. v öppen veranda; f förstuga; sg gång till köket k
med nedgång till källaren under trappan, eller är sg ett
skafferi; b dagligstuga; r sofkamrar.
]>. f förstuguqvist med dubbla ingångar; k kök; tr
uppgång, till forrådsvinden; n nedgång till källaren och
vedskrubb; b 3:ne boningsrum rundtomkring den ende
eldstadsmuren.
E. f förstuga; vs skrubb och nedgång till källaren; k kök;
mk mjölkkammare; b boningsrum; vg väggskåp.
F
4(_
F. /’ förstuga; tr uppgång till vinden med der befindtliga
2:ne ofvanrum; n skrubb eller nedgång till källaren; k kök;
b boningsrum.
O
<«. f förstuga
« med uppgång till
vind och 2:ne
stora ofvanrum
samt nedgång
till källaren; b
stora stugan med
fyra hela
väggskåp vid vg; pk
pigkammare; kl
klädkontor; mk
mjölkkammare;
k kök.
II
45
sk
1 b N ki
/
pif—■Jt-i /1
i°
II. /’ förstuga
med
vindstrappa; n
källarnedgång: k kök med
skafferi vid sk
och en
afplank-ning för
ugnsvärmen vid a;
b boningsrum;
kl stort
klädrum.
