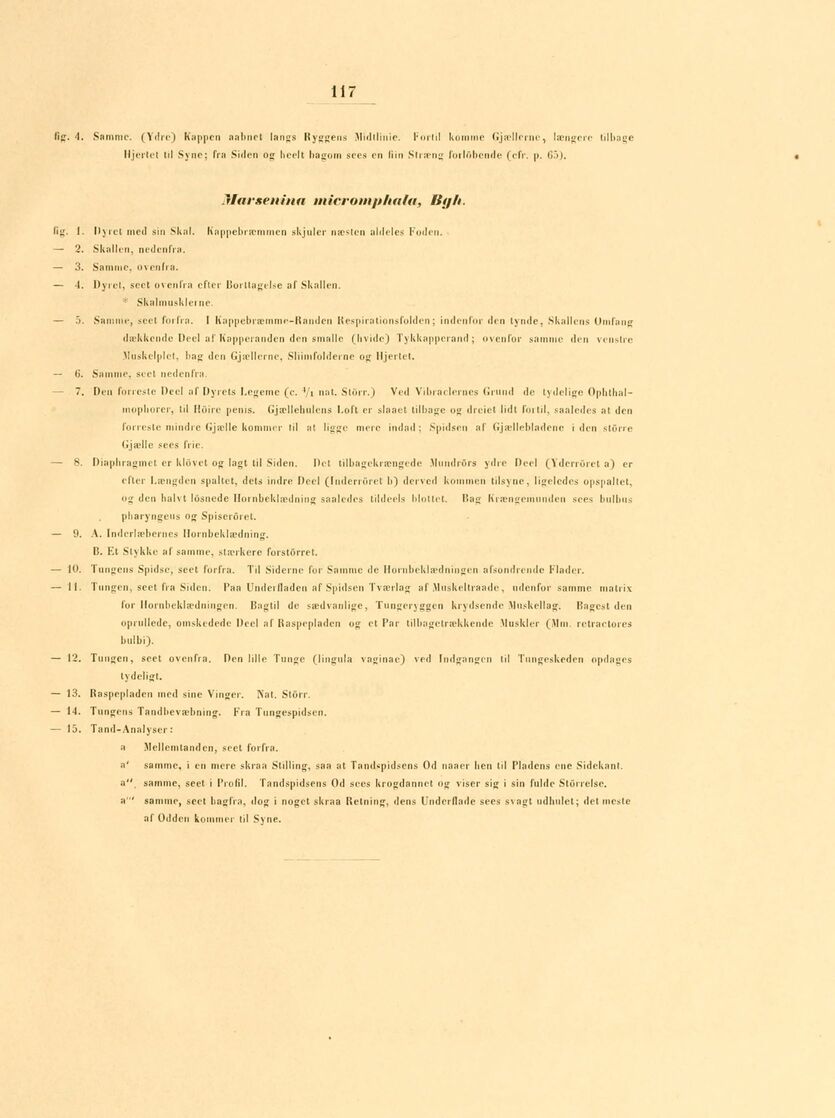

117
fig. 4. Samme. (Ydre) Kappen aabnet langs Hyggens Midtlinir. Fortil komme Gjællerne, længere tilbage
Hjertet til Syne; fra Siden og heelt bagom sees en liin Stræng loilOhcnde (ofr. p. 65).
.Marxenhta iiiicrottip/ta/o,
fig. I. Dyret med sin Skal. Kappebræmmen skjuler næsten aldeles Foden.
— 2. Skallen, nedenfra.
— 3. Samme, ovenfra.
— -1. Dyret, seet ovenfra efter Borttagelse af Skallen.
* Skalmusklerne.
— 5. Samme, seet forfra. I Kappebræinme-Randcn Kespirationsfolden; indenfor den tynde, Skallens Omfang
dækkende Deel af Kapperanden den smalle (hvide) Tykkapperand; ovenfor samme den venstre
Muskelplet, bag den Gjællerne, Sliimfolderne og Hjertet.
— 6. Samme, seet nedenfra.
- 7. Den forreste Deel af Dyrets Legeme (c. 4/i nat. Störr.) Ved Vibraclernes Grund de tydelige
Ophthal-mophorcr, til Höire penis. Gjællehulens Loft er slaaet tilbage og dreiet lidt fortil, saaledes at den
forreste mindre Gjælle kommer til at ligge mere indad; Spidsen af Gjæilebladenc iden större
Gjælle sees frie.
— 8. Diaphragmet er klovet og lagt til Siden. Det tilbagekrængede Mundrörs ydre Deel (Yderrüret a) er
efter Længden spaltet, dets indre Deel (Inderröret b) derved kommen tilsyne, ligeledes opspaltet,
og den halvt lösnede Ilm »beklædning saaledes tildeels blottet. Bag Krængemunden sees bulbus
pharyngeus og Spiseroret.
— 9. A. Inderlæbernes Hornbeklædning.
B. Et Stykke af samme, stærkere forstörret.
— 10. Tungens Spidse, seet forfra. Til Siderne for Samme de Hornbeklædningen afsondrende Flader.
— II. Tungen, seet fra Siden. Paa Underfladen af Spidsen Tværlag af Muskeltraade, udenfor samme matrix
for Hornbeklædningen. Bagtil de sædvanlige, Tungeryggen krydsende Muskellag. Bagest den
oprullede, omskedede Deel af Raspepladcn og et Par tilbagetrækkende Muskler (Mm. rctractores
bulbi).
— 12. Tungen, seet ovenfra. Den lille Tunge (lingula vaginae) ved Indgangen til Tnngeskeden opdages
tydeligt.
— 13. Raspepladen med sine Vinger. Nat. Störr.
— 14. Tungens Tandbevæbning. Fra Tungespidsen.
— 15. Tand-Analyser:
a Mellemtanden, seet forfra.
a’ samme, i en mere skraa Stilling, saa at Tandspidsens Od naaer hen til Pladens ene Sidekant.
a" samme, seet i Profil. Tandspidsens Od sees krogdannet og viser sig i sin fulde Störrelse.
a’" samme, seet bagfra, dog i noget skraa Retning, dens Underflade sees svagt udhulet; det meste
af Odden kommer til Syne.
