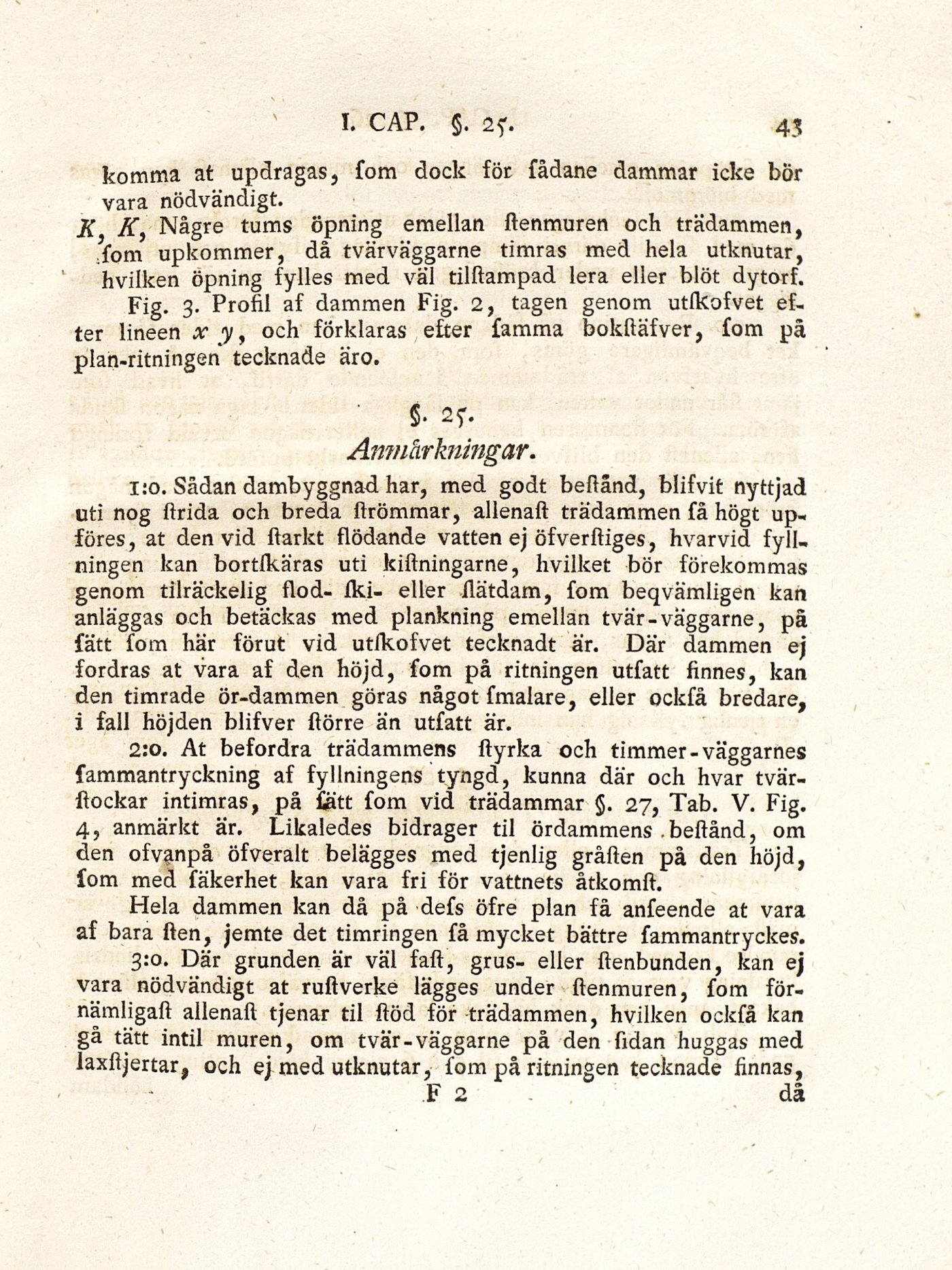

komma at updragas, fom dock för fådane dammar icke bör
vara nödvändigt.
K K, Någre tums öpning emellan stenmuren och trädammen,
;fom upkommer, då tvärväggarne timras med hela utknutar,
hvilken öpning fylles med väl tilstampad lera eller blöt dytorf.
Fig. 3. Profil af dammen Fig. 2, tagen genom utskofvet
efter lineen xyf och förklaras esser famma bokstäfver, Som pä
plan-ritningen tecknade äro.
§. 25.
Anmärkningar.
1:0. Sådan dambyggnad har, med godt bestånd, blifvit nyttjad
uti nog strida och breda strömmar, allenast trädammen få högt
up-föres, at den vid starkt stödande vatten ej öfverstiges, hvarvid
fyllningen kan bortskäras uti kistningarne, hvilket bör förekommas
genom tilräckelig stod- ski- eller stätdam, Som beqvämligén kan
anläggas och betäckas med plankning emellan tvär-väggarne, på
fätt Som här förut vid utskofvet tecknadt är. Där dammen ej
fordras at vara af den höjd, Som på ritningen utSatt finnes, kan
den timrade ör-dammen göras något Smalare, eller ockSå bredare,
i fall höjden blifver större än utSatt är.
2:o. At befordra trädammens styrka och timmer-väggarnes
fammantryckning af fyllningens tyngd, kunna där och hvar
tvärstockar intimras, på fött fom vid trädammar §. 27, Tab. V. Fig.
4, anmärkt är. Likaledes bidrager til ördammens .bestånd, om
den ofvanpå öfveralt belägges med tjenlig gråsten på den höjd,
Som med Säkerhet kan vara fri för vattnets åtkomst.
Hela dammen kan då på deSs öfre plan få anfeende at vara
af bara sten, jemte det timringen Så mycket bättre Sammantryckes.
3:0. Där grunden är väl fast, grus- eller stenbunden, kan ej
vara nödvändigt at rustverké lägges under stenmuren, Som
förnämligast allenast tjenar til stöd för trädammen, hvilken ockfå kan
gå tätt intil muren, om tvär-väggarne på den Sidan huggas med
laxstjertar, och ej med utknutar, fom på ritningen tecknade finnas,
F 2 då
