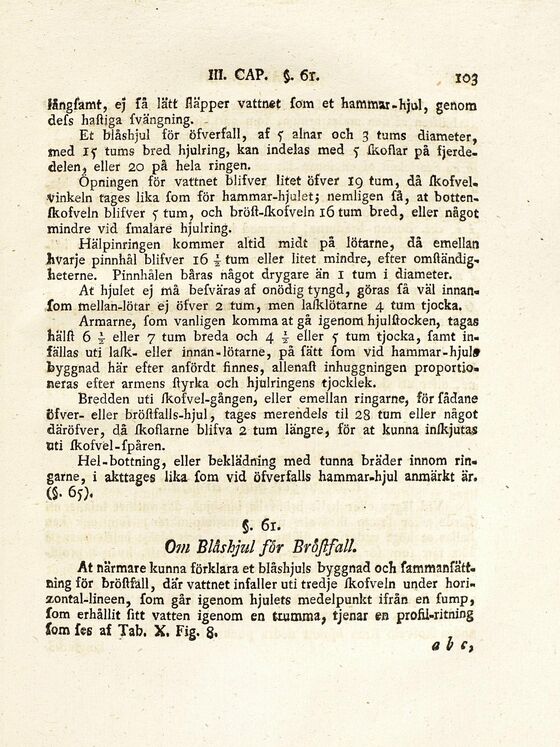

långfamt, ej få lätt släpper vattnet Söm et hammar-hjul, genom
deSs hastiga Svängning.
Et biåshjul för öfverfall, af 5 alnar och 3 tums diameter,
med 15 tums bred hjulring, kan indelas med 5 skoflar på
fjerdedelen, eller 20 på hela ringen.
Öpningen för vattnet blifver litet öfver ig tum, då
skofvel-•Vinkeln tages lika fom för hammar-hjulet; nemligen få, at
botten-skofveln blifver 5 tum, och bröst-skofvein 16 tum bred, eller något
mindre vid fmalare hjulring.
Hälpinringen kommer altid midt på lötarne, då emellan
hvarje pinnhål blifver 16 | tum eller litet mindre, efter
omständig-heterne. Pinnhålen båras något drygare än I tum i diameter.
At hjulet ej må befväras af onödig tyngd, göras få väl innan«
fom mellan-lötar ej öfver 2 tum, men lasklötame 4 tum tjocka.
Armarne, fom vanligen komma at gå igenom hjulstocken, tagas
hälst 6 ~ eller 7 tum breda och 4 i eller 5 tum tjocka, famt
infällas uti läsk- eller innan-lötarne, på fätt fom vid hammar-hjul»
byggnad här efter anfördt finnes, allenast inhuggningen proportio»
Beras efter armens styrka och hjulringens tjocklek.
Bredden uti skofvel-gången, eller emellan ringarne, för fådane
öfver- eller bröstfalls-hjul, tages merendels til 28 tum eller något
däröfver, då skoslarne blifva 2 tum längre, för at kunna inskjutas
Uti skofvel-fpåren.
Hel-bottning, eller beklädning med tunna bräder innom
rin-game, i akttages lika Som vid öfverfalls hammar-hjul anmärkt ar.
(5-
5. 61.
Om Biåshjul får Brojlfall.
At närmare kunna förklara et biåshjuls byggnad och
fammanfättning för bröstfäll, dar vattnet infaller uti tredje skofveln under
hori-zontal-lineen, fom går igenom hjulets medelpunkt ifrån en fump,
fom erhållit Sitt vatten igenom en trumma, tjenar en profil-ritning
fom fes af Tab. X. Fig. $,
