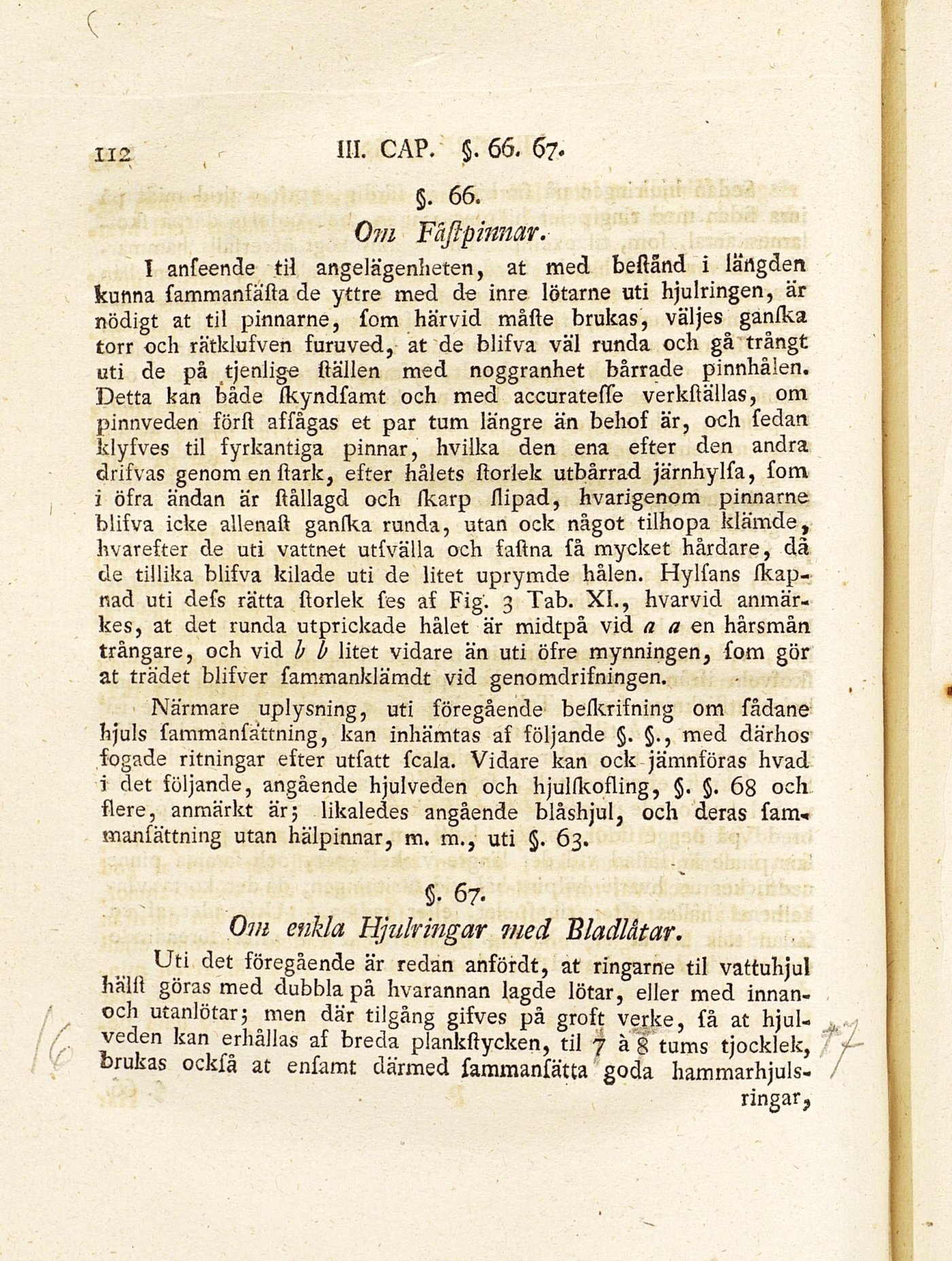

U2 IH. CAP. §. 66. 67.
§. 66.
Om Faftpinnar.
I anfeende til angelägenheten, at med bestånd i längden
kunna Sammanfästa de yttre med de inre lötarne uti hjulringen, är
nödigt at til pinnarne, fom härvid måste brukas, väljes ganska
torr och rätklufven furuved, at de bliSva väl runda och gå trångt
uti de på tjenlige ställen med noggranhet barrade pinnhålen.
Detta kan ståde skyndSamt och med accuratesse verkställas, om
pinnveden först afSågas et par tum längre än behof är, och fedan
klyfves til fyrkantiga pinnar, hviika den ena efter den andra
drifvas genom en stark, efter hålets storlek utbårrad järnhylfa, fom
i öfra ändan är stållagd och skarp stipad, hvarigenom pinnarne
blifva icke allenast ganska runda, utan ock något tilhopa klämde,
hvarefter de uti vattnet utfvälla och fastna få mycket hårdare, då
de tillika blifva kilade uti de litet uprymde hålen. Hylfans
skapnad uti defs rätta storlek Ses af Fig’. 3 Tab. XI., hvarvid
anmär-kes, at det runda utprickade hålet är midtpå vid a a en hårsmån
trångare, och vid b b litet vidare än uti öfre mynningen, fom gör
at trädet blifver fammanklämdt vid genomdrifningen.
Närmare uplysning, uti föregående beskrifning om fådane
hjuls SammanSattning, kan inhämtas af följande §. §., med därhos
fogade ritningar efter utfått fcala. Vidare kan ock jämnföras hvad
i det följande, angående hjulveden och hjulskosting, §. §. 68 och
flere, anmärkt är; likaledes angående biåshjul, och deras
fammanfättning utan hälpinnar, m. m., uti §. 63.
$• 67.
Om enkla Hjulringar med Bladlåtar.
Uti det föregående är redan anfördt, at ringarne til vattuhjul
hälst göras med dubbla på hvarannan lagde lötar, eller med
innan-och utanlötar; men där tilgång gifves på groft verke, få at
hjulveden kan erhållas af breda plankstycken, til 7 ä f tums tjocklek,
brukas ockfå at enfamt därmed Sammanfatta goda hammarhjuls-
ringar,
