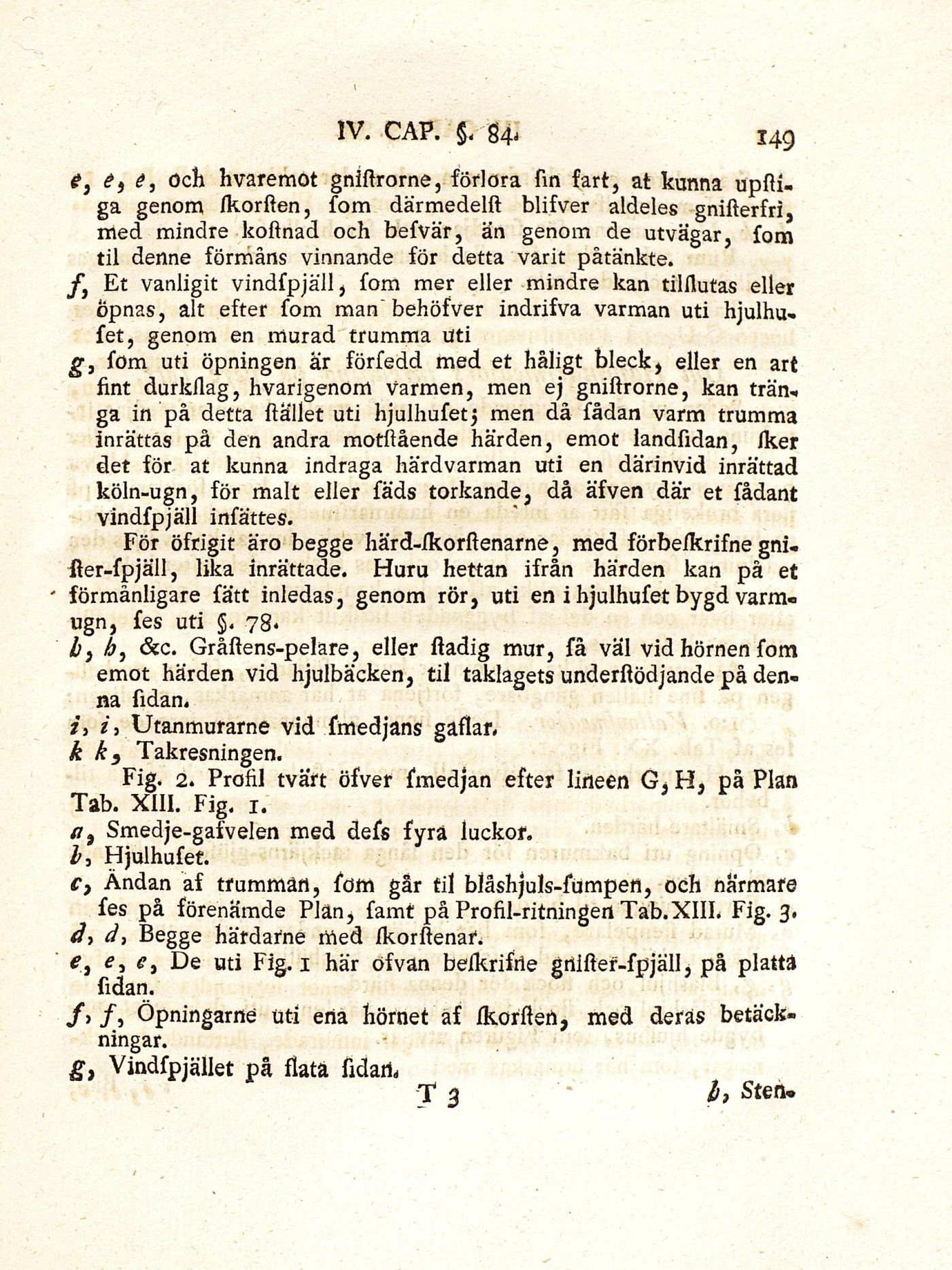

<?, é, öch hvaremöt gnistrorne, förlora Sm fart, at kunna
upstiga genom skorsten, fom därmedelft blifver aldeles gnisterfri,
med mindre kostnad och befvär, än genom de utvägar, fom
til denne förihåns vinnande för detta varit påtänkte.
/, Et vanligit vindfpjäll, fom mer eller mindre kan tilslutas eller
öpnas, alt efter fom man’ behöfver indrifva varman uti
hjulhufet, genom en murad trumma uti
g, föm uti öpningen ar förfedd med et håligt bleck, eller en art
fint durkstag, hvarigenom varmen, men ej gnistrorne, kan
tränga in på detta stället uti hjulhufet; men då fådan varm trumma
inrättas på den andra motstående härden, emot landfidan, sker
det för at kunna indraga härdvarman uti en därinvid inrättad
köln-ugn, för malt eller fäds torkande, då äfven där et fådant
vindfpjäll infättes.
För öfrigit äro begge härd-skorstenarne, med förbeskrifne
gni-ster-fpjäll, lika inrättade. Huru hettan ifrån härden kan på et
’ förmånligare fätt inledas, genom rör, uti en i hjulhufet bygd
varmugn, fes uti §. 78*
b, h) &c. Gråstens-pelare, eller stadig mur, få väl vid hörnen fom
emot härden vid hjulbäcken, til taklagets understödjande på
denna Sidan.
i> /, Utanmurarne vid Smedjans gastar.
k k} Takresningen.
Fig. 2. Profil tvärt öfver fmedjan efter lineen G, H, på Plan
Tab. XIII. Fig. i.
(t, Smedje-gafvelen med defs fyra luckor.
b, Hjulhufet.
c> Ändan af trumman, föm går til blåshjuls-Sumpen, och närmare
fes på förenämde Plän, famt på Profil-ritningert Tab.XIII. Fig. 3.
d, Begge härdafne nied skorstenar.
e, e> De uti Fig. 1 här öfvan beskrifrie grtister-fpjäll, på plattå
Sidan.
/> /j Öpningarne uti eria hörnet äf skorsten, med deras
betäckningar.
g, Vindfpjället på statä fidari.
7 3
p, Sten•
