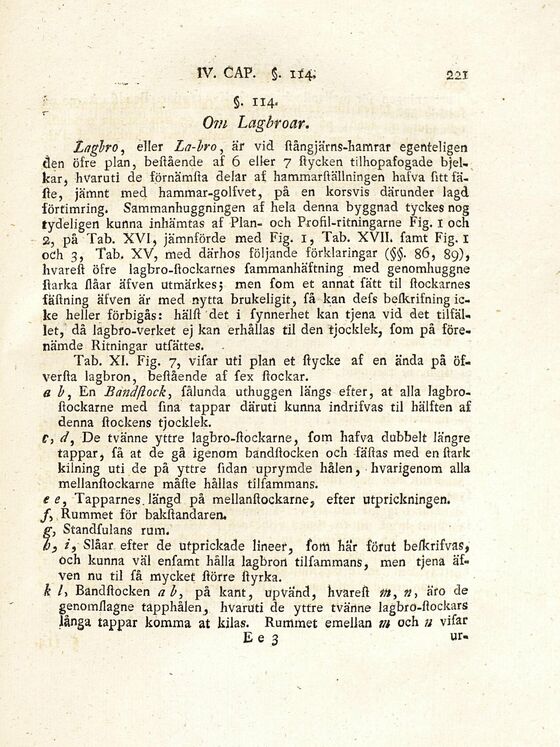

Om Lagbroar.

Laglro, eller La-bro, är vid stångjärns-hamrar egenteligen
den öfre plan, bestående af 6 eller 7 stycken tilhopafogade
bjelkar, hvaruti de förnämsta delar af hammarställningen hafva Sitt
fäste, jämnt med hammar-golfvet, på en korsvis därunder lagd
förtimring. Sammanhuggningen af hela denna byggnad tyckes nog
tydeligen kunna inhämtas af Plan- och Profil-ritningarne Fig. 1 och
2, på Tab. XVI, jämnförde med Fig. 1, Tab. XVII. famt Fig. I
och 3, Tab. XV, med därhos följande förklaringar (§§. 86, 89),
hvarest öfre lagbro-stockarnes fammanhäftning med genomhuggne
starka ståar äfven utmärkes; men fom et annat fätt til stockarnes
fästning äfven är med nytta brukeligit, få kan defs beskrifning
icke heller förbigås: hälst det i fynnerhet kan tjena vid det
tilstillet,’ då lagbfo-verket ej kan erhållas til den tjocklek, fom på
förenämde Ritningar utfättes.

Tab. XI. Fig. 7, vifar uti plan et stycke af en ända på
öf-versta lagbron, bestående af fex stockar.

a b, En B and flock, fålunda uthuggen längs efter, at alla
lagbro-stockarne med Sina tappar däruti kunna indrifvas til hälften af
denna stockens tjocklek.

C, d, De tvänne yttre Jagbro-stockarne, fom hafva dubbelt längre
tappar, få at de gå igenom bandstocken och fästas med en stark
kilning uti de på yttre Sidan uprymde hålen, hvarigenom alla
mellanstockarne måste hållas tilfammans.
e e, Tapparnes. längd på mellanstockarne, efter utprickningen.

/, Rummet för bakftandaren.
g, Standfulans rum.

b3 /, Slåar efter de utprickade lineer, Som här förut beskrifvas,
öch kunna väl enfamt hålla lagbrori tilfammans, men tjena
äfven nu til få mycket större styrka.
k /, Bandstocken a b, på kant, upvänd, hvarest m, n, äro de
genomstagne täpphålen, hvaruti de yttre tvänne lagbrö-stockars
långa tappar komma at kilas. Rummet emellan m och « vifar
Ee 3 ur-
