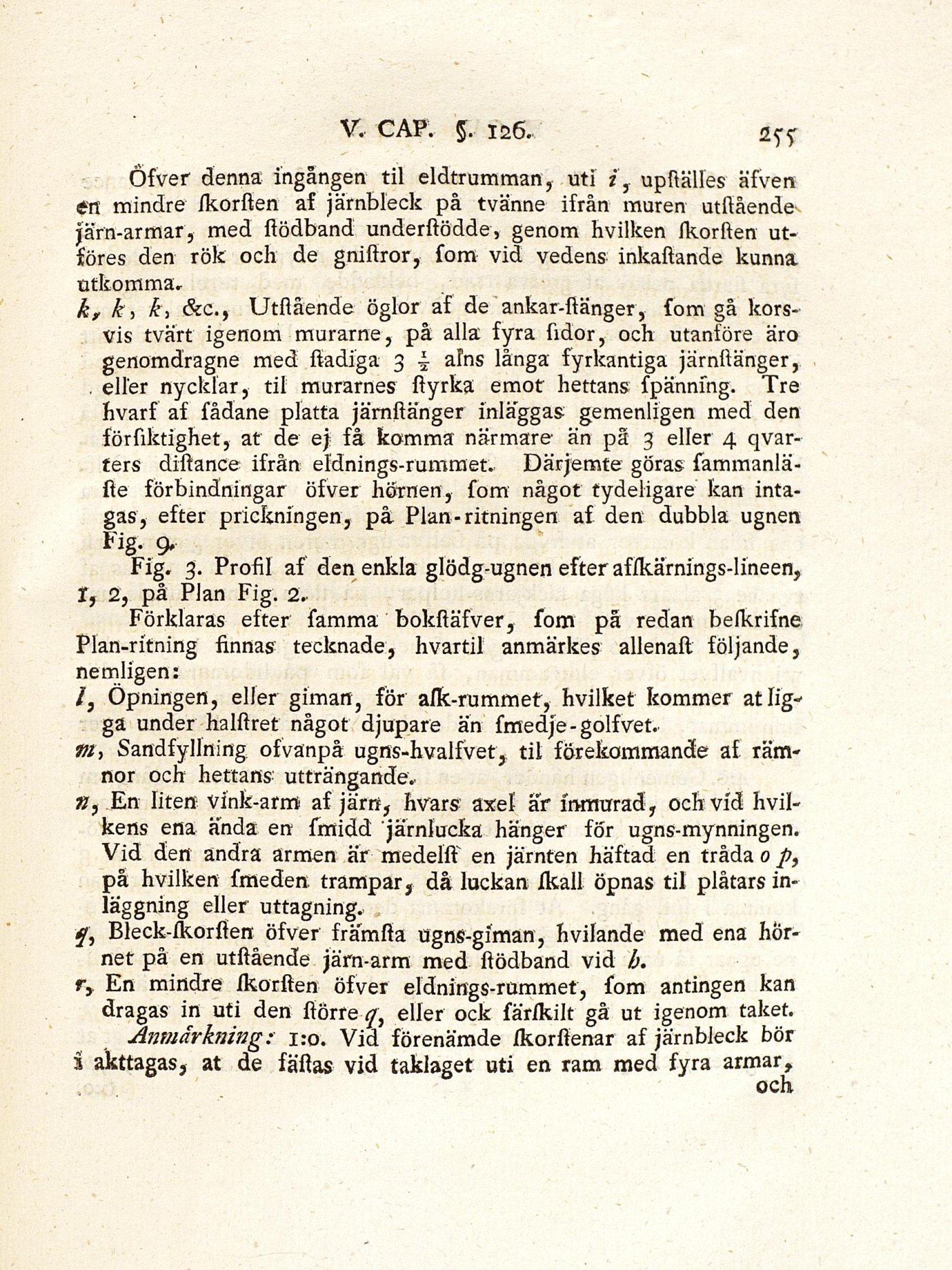

Öfver denna ingången til eldtrumman, uti z, upställes äfven
en mindre skorsten af järnbleck på tvänne ifrån muren
utstående-järn-armar, med stödband understödde, genom hvilken skorsten
utföres den rök och de gnistror, fom vid vedens inkastande kunna
utkomma.
k, k, k, &c., Utstående öglor af de ankar-stänger, Som gå
korsvis tvärt igenom murarne, på alla fyra Sidor, och utanföre äro
genomdragne med stadiga 3 i alns långa fyrkantiga järnstänger,
. eller nycklär, til murarnes styrka emot hettans fpännfng. Tre
hvarf af fådane platta järnstänger inläggas gemenligen med den
förfiktighet, at de ej få komma närmare än på 3 eller 4
qvarters distance ifrån eldnings-rumraet. Därjemte göras
fammanlä-ste förbindningar öfver hornen, fom något tydeligare kan
intagas, efter prickningen, på Plan-ritningen af den dubbla ugnen
Fig- 9»
Fig. 3. Prostl af den enkla glödg-ugnen efter afskärnings-lineen,
tf 2, på Plan Fig. 2.
Förklaras efter famma bokstäfver, fom pä redan beskrifne
Plan-ritning finnas tecknade, hvartil anmärkes allenast följande,
nemligen:
/, Öpningen, eller giman, för ask-rummet, hvilket kommer at
ligga under halstret något djupare än fmedje - golfvet.
m, Sandfyllning ofvänpå ugns-hvalfvet, til förekommande af
räm-nor och hettans utträngande.
n, .En liten vink-arm af järn, hvars axel är fmntrrad, och vid
hvil-kens ena ända en Smidd ’järnlucka hänger för ugns-mynningen.
Vid den ändra armen är medelst en järnten häftad en tråda 0 p,
på hvilken fmeden, trampar, då luckan skall öpnas til plåtars
inläggning eller uttagning.
f, Bleck-skorsten öfver främsta ugns-giman, hvilande med ena
hörnet på en utstående järn-arm med stödband vid h.
r, En mindre skorsten Öfver eldnings-rummet, fom antingen kan
dragas in uti den större y, eller ock färskilt gå ut igenom taket.
Anmärkning: 1:0. Vid förenämde skorstenar af järnbleck bör
3 akttagas, at de fästas vid taklaget uti en ram med fyra armar,
och
