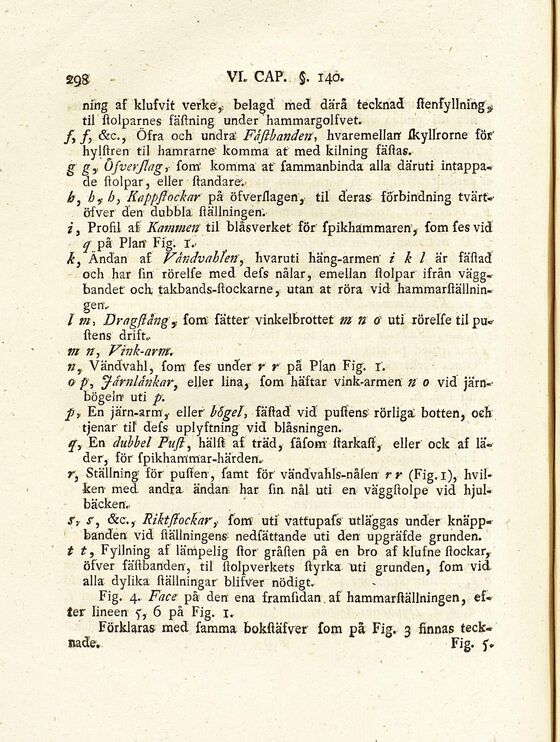

ning af klufvit verke’, belagd med därå tecknad stenfyllning^
til stolparnes fästning under hammargolfvet.
/, /, &c., Öfra och undra Fäflb anden’, hvaremellarr skyllrorne för
hylstren til hamrarne’ komma at med kilning fästas.
g gy Öfverjtag,- fom‘ komma at’ Sammanbinda alla däruti
intappade stolpar, eller standare*.-
ht b9 b) Koppflockar på öfverstagen, til deras- förbindning
tvärt«-öfver’ den dubbla ställningen.-
z, Prost! af Kammen til biåsverket för Spikhammaren’, Som Ses vid
y på Plan Fig. r.<
Æ, Ändån af; Vändvahlen, hvaruti häng-armen’ i k l är fästad
och har Sin rörelfe med defs nålar, emellan stolpar ifrån
vägg«-bandef och, takbands-stockarne, utan at röra vid hammarställnin-
genv
l m, Dragftangy fom fätter vinkelbrottet ni n 6 uti rörelfe til
pu-stens drifts
m n, Vink-arm.
ny Vändvahl, fom’ fes under v r på Plan Fig. 1.
a p, Järnlänkar, eller lina, fom häftar vink-armen n 0 vid
järn«-bögein* uti p.
p, En järn-arm, eller högel, fästad vid pustens- rörliga: botten, och
tjenar’ ti! defs uplyftning vid blåsningen.
gy En dubbel Fuji, hälst af träd, fåfom starkast, eller ock af
läder, för Spikhammar-härden.
r, Ställning för pusten, Samt för vändvahls-nålen r r (Fig. 1),
hvilken- med. andra, ändan har Sin nål uti en väggstolpe vid
hjulbäcken..
s, r, &c., Rikt flockar y Som uti vattupafs utläggas under
knäpp-banden vid ställningens- nedSättande uti den upgräfde grunden.
t t, Fyllning af lämpelig stor gråsten på en bro af kiufne stockar,
öfver fästbanden, til stolpverkets styrka uti grunden, fom vid
alla dylika ställningar blifver nödigt.
Fig. 4. Face på den ena framfidan. af hammar ställningen,
efter lineen 5, 6 på Fig. 1,
Förklaras med famma bokstäfver fom på Fig. 3 finnas
tecknade, Fig. f»
