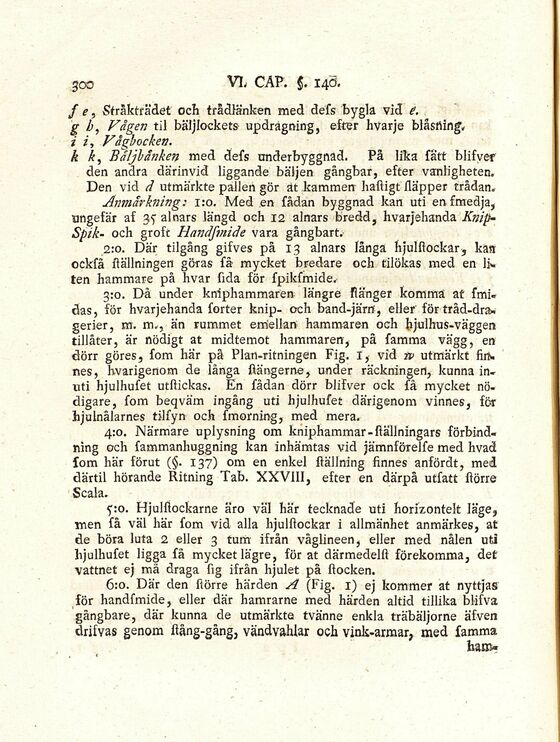

fe, Stråkträdet och trådlänken med defs byglä vid g.
g h, Vågen til bäljlockets updragning, efter hvarje blåsrtingy
i iy Vågbo eken.
k ky B åljb anken med defs underbyggnad. På lika fatt blifyer
den andra därinvid liggande bäljen gångbar, efter vanligheten.
Den vid d utmärkte pallen gör at kammen hastigt stäpper trådan,
Anmärkning: 1:0. Med .en Sådan byggnad kan uti en Smedja,
ungefär af 35 alnars längd och 12 alnars bredd, hvarjehanda
Knip-Spik- och groft Handfmide vara gångbart.
2:o. Där tilgång gifves på 13 alnars långa hjulstockar, käft
ockfå ställningen göras få mycket bredare och tilökas med en
liten hammare på hvar Sida för fpikfmide.
g:o. Då under kniphammaren längre stänger komma at
Smidas, för hvarjehanda forter knip- och band-jämt, eller’ för tråd-dra*
gerier, m. m,, än rummet emellan hammaren och hjulhus-väggen
tillåter, är nödigt at midtemot hammaren, på famma vägg, en
dörr göres, fom här på Plan-ritningen Fig. I, vid tv utmärkt
finnes, hvarigertom de långa flangerne, under räckningert, kunna
inuti hjulhufet utstickas. En fådan dörr blifver ock Så mycket
nödigare, Som beqväm ingång uti hjulhuSet därigenom vinnes, för
hjulnålarnes tilfyn- och Smorning, med mera.
4:0. Närmare uplysning om kniphammar-ställningars
förbindning och fammanhuggning kan inhämtas vid jämnförelfe med hvad
Som här förut (§. 137) om en enkel ställning finnes anfördt, med
därtil hörande Ritning Tab. XXVIII, efter en därpå utfått större
Scala.
5:0. Hjulstockarne äro väl här tecknade uti horfzontelt läge,
men få väl här fom vid alla hjulstockar i allmänhet anmärkes, at
de böra luta 2 eller 3 tum ifrån våglineen, eller med nålen uti
hjulhufet ligga få mycket lägre, för at därmedelst förekomma, det
vattnet ej må draga fig ifrån hjulet på stocken.
6:0. Där den större härden A (Fig. 1) ej kommer at nyttjas
för handfmide, eller där hamrarne med härden altid tillika blifva
gangbare, där kunna de utmärkte tvänne enkla träbäljorne äfven
drifvas genom stång-gång, vändvahlar och vink-armar, med famma
ham«
