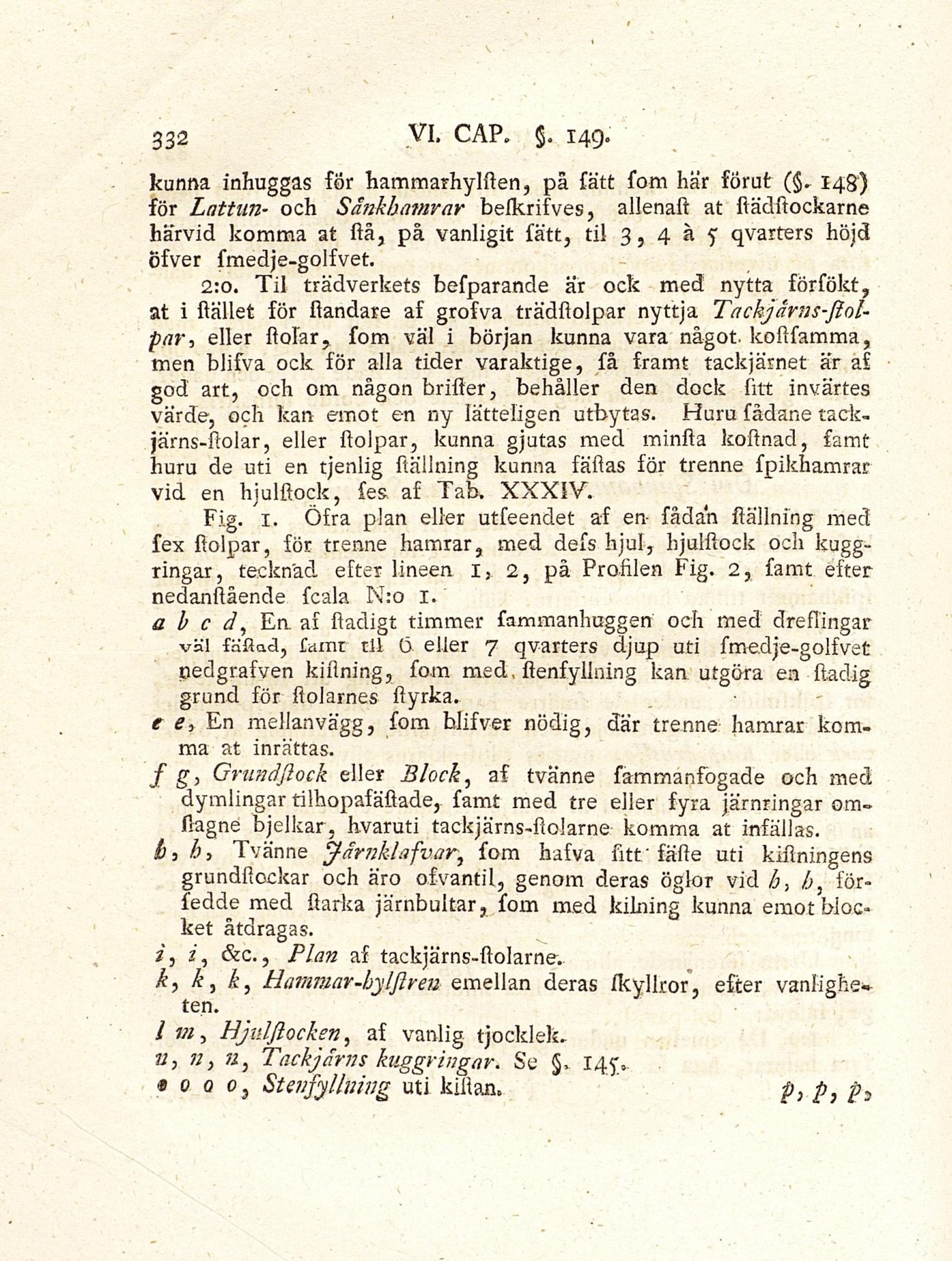

kunna inhuggas för hammarhylsten, på fätt fom här förut (§. 148)
för Lattun• och Sänkbamrar beskrifves, allenast at städstockarne
härvid komma at stå, på vanligit fätt, til 3, 4 å 5 qvarters höjd
öfver fmedje-golfvet.
2:0. Til trädverkets befparande är ock med nytta förfökt,
at i stället för standare af grofva trädstolpar nyttja
Tachjårns-ftol-par, eller stolar, fom väl i början kunna vara något, kostfamma,
men blifva ock för alla tider varaktige, få framt tackjärnet är af
god art, och om någon brister, behåller den dock Sitt invärtes
värde, och kan emot en ny lätteligen utbytas. Huru Sådane
tack-järns-stolar, eller stolpar, kunna gjutas med minsta kostnad, famt
huru de uti en tjenlig ställning kunna fästas för trenne fpikhamrar
vid en hjulstock, fes af Tafv XXXIV.
Fig. i. Öfra plan eller utfeendet af en- Sådan ställning med
fex stolpar, för trenne hamrar, med defs hjul, hjulstock och
kugg-ringar, tecknad efter lineen 1, 2, på Prostlen Fig. 2, Samt éfter
nedanstående fcala N:o 1.
a b c d, En af stadigt timmer fammanhuggen och med dreflingar
väl fäfiacl, Tamt til 0 eller 7 qvarters djup uti fmedje-golfvet
pedgrafven kistning, Som med, stenfyllning kan. utgöra en stadig
grund för stolarnes styrka.
c e, En mellanvägg, fom blifver nödig, där trenne: hamrar
komma at inrättas.
f g, Grundftock eller Block, af tvänne fämmanfogade och med
dymlingar tilhopafästade,. famt med tre eller fyra järnringar om»
slagné bjelkar, hvaruti tackjärns-stolarne komma at infällas.
i), h, Tvänne Järnklafvar., fom hafva fitr fäste uti kistningens
grundstockar och äro ofvantil, genom deras öglor vid b, b:
förfedde med starka järnbultar, fom med kilning kunna emot
blocket åtdragas.
z, z, &c., Plan af tackjärns-stolarne.
k, k, k, Hammar-hylftr en emellan deras skylkor, efter
vanlighe–ten.
I m, Hjulftocken, af vanlig, tjocklek,
a, zz, zz, Tackjärns kuggr in gar. Se §, 145.
• 0 a 0 3 Stenfyllning uti kistan.
P) P, P\
