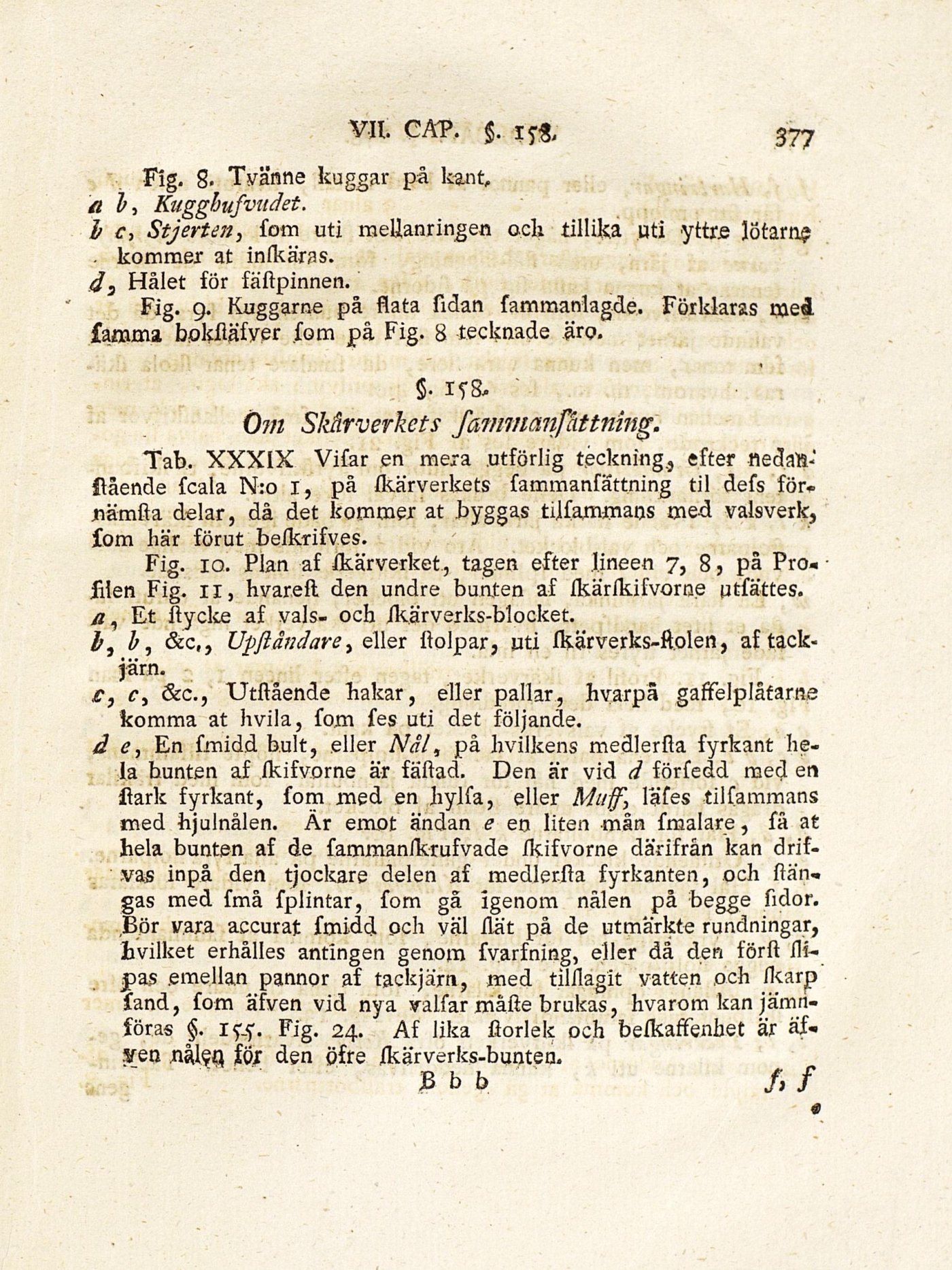

Fig. 8. Tvänne kuggar på kant,
it b, Kugghufvudet.
I c, Stjerten, fom uti mellanringen och tillika uti yttre lötarn#
. kommer at inskäras.
d3 Hålet för fästpinnen.
Fig. 9. Kuggarne på flata Sidan fammanlagde. Förklaras med
famma bokstäfver fom på Fig. 8 tecknade äro.
$• 158,
Om SMrverkets fammanfåttning.
Tab, XXXIX ViSar en mera .utförlig teckning., efter
nedanstående Scala N:o 1, på skärverkets fammanfättning til deSs
förnämsta delar, då det kommer at byggas tilfammans med valsverk,
Som här förut beskrifves.
Fig. 10. Plan af skärverket , tagen efter lineen 7, 8, på Pro- •
filen Fig, 11, hvarest den undre bunten af skärskifvorne utfättes.
a, Et stycke af vals- och skärverks-blocket.
b3 b, &C,, Upftåndare, eller stolpar, uti skärverks-stolen, af
tackjärn.
ff, &c., Utstående hakar, eller pallar, hvarpå gaffelplåfarne
komma at hvila, fom Ses uti det följande.
d e, En Smidd bult, eller Nål, på hvilkens medlersta fyrkant
hela hunten af skifvorne är fästad. Den är vid d förfedd med en
stark fyrkant, Som med en hylfa, eller Mnff> läfes tilfammans
med chjulnålen. Är emot ändan e en liten mån Smalare, Så at
hela bunten af de fammanskrufvade skifvorne därifrån kan
drifvas inpå den tjockare delen af medlersta fyrkanten, och
stängas med fmå fplintar, Som gå igenom nålen på begge Sidor.
Bör vara accurat Smidd och väl slät på de utmärkte rundningar,
hvilket erhålles antingen genorø Svarfning, eller då den först
slipas emellan pannor af tackjärn, med tililagit vatten ,och skarp
Sand, Som äfven vid nya valfar måste brukas, hvarom kan
jämnföras §. 155. Fig. 24. Af lika storlek och beskaffenhet är
äfven nåhrsl för den öste skärverks-bunten.
B b b /, /
