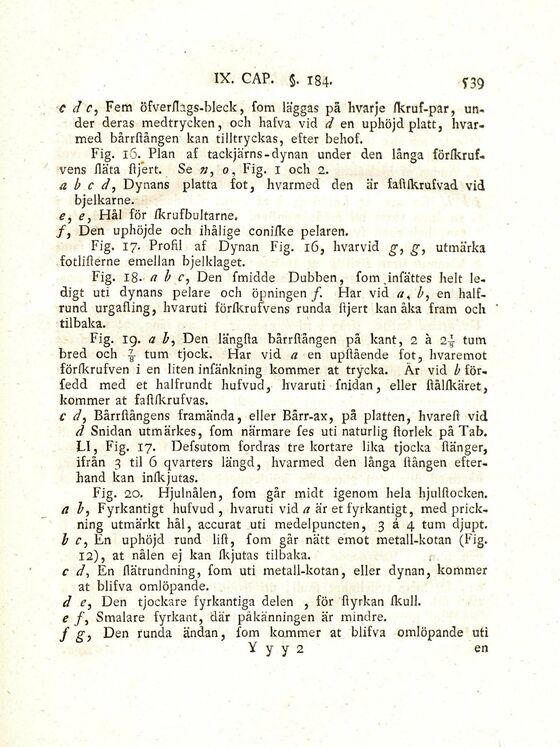

C d c, Fem öfverslags-bleck, fom läggas på hvarje skruf-par,
under deras medtrycken, och hafva vid d en uphöjd platt,
hvar-med bårrstången kan tilltryckas, efter behof.
Fig. 16. Plan af tackjärns-dynan under den långa
förskruf-vens stäta stj’ert. Se n, o, Fig. 1 och 2.
a b c d, Dynans platta fot, hvarmed den är fastskrufvad vid
bjeikarne.
e, e, Hål för skrufbultarne.
/, Den uphöjde och ihålige coniske pelaren.
Fig. 17. Prosti af Dynan Fig. 16, hvarvid g, g, utmärka
fotlisterne emellan bjelklaget.
Fig. 18. // b c, Den fmidde Dubben, fom.infättes helt
ledigt uti dynans pelare och öpningen/. Har vid b, en
half-rund urgasling, hvaruti förskrufvens runda stjert kan åka fram och ’
tilbaka.
Fig. ig. a b, Den längsta bårrstången på kant, 2 å 24 tum
bred och tum tjock. Har vid a en upftående fot, hvaremot
förskrufven i en liten infänkning kommer at trycka. Är vid b
förfedd med et halfrundt hufvud, hvaruti fnidan, eller stålskäret,
kommer at fastskrufvas.
c d, Bårrstångens framända, eller Bårr-ax, på platten, hvarest vid
d Snidan utmärkes, Som närmare Ses uti naturlig storlek på Tab.
LI, Fig. 17. DeSsutom fordras tre kortare lika tjocka stänger,
ifrån 3 til 6 qvarters längd, hvarmed den långa stången
efterhand kan inskjutas.
Fig. 20. Hjulnålen, fom går midt igenom hela hjulstocken.
a b, Fyrkantigt hufvud, hvaruti vid a är et fyrkantigt, med
prickning utmärkt hål, accurat uti medelpuncten, 334 tum djupt.
b c, En uphöjd rund list, fom går nätt emot metall-kotan (Fig.
12), at nålen ej kan skjutas tilbaka.
c d, En flätrundning, fom uti metall-kotan, eller dynan, kommer
at blifva omlöpande.
d e, Den tjockare fyrkantiga delen , för styrkan skull.
e /, Smalare fyrkant, där påkänningen är mindre.
f g, Den runda ändan, fom kommer at blifva omlöpande uti
Y y y 2 en
