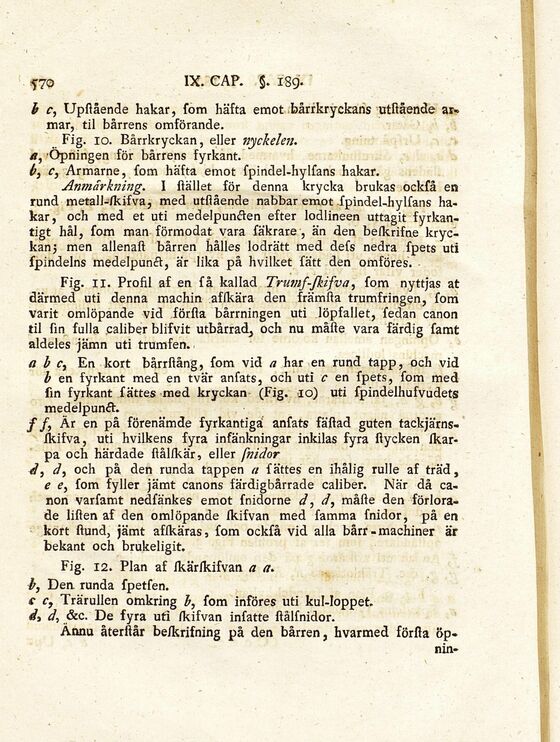

b c, Upstående hakar, fom häfta emot bårrkryckans utstående
armar, til bårrens omförande.
Fig. 10. Bårrkryckan, eller nyckelen.
ä, ’Öpningen för bårrens fyrkant.
b, c, Armarne, fom häfta emot Spindel-hylSans hakar.
Anmärkning. I stället för denna krycka brukas ockSå en
rund metalJ-skifva, med utstående nabbar emot Spindel-hylSans
hakar, och med et uti medelpuncten efter lodlineen uttagit
fyrkantigt hål, fom man förmodat vara Säkrare , än den beskrifne
kryckan; men allenast bårren hålles lodrätt med deSs nedra Spets uti
fpindelns medelpunct, är lika på hvilket Sätt den omföres.
Fig. 11. Profil af en få kallad Trumf-Jkifva, fom nyttjas at
därmed uti denna machin afskära den främfta trumfringen, Som
varit omlöpande vid första bårrningen uti löpfallet, Sedan canon
til fin fulla .caliber blifvit utbårrad, och nu måste vara färdig famt
aldeles jämn uti trumfen..
a b cy En kort bårrstång, fom vid a har en rund tapp, och vid
b en fyrkant med en tvär anfats, och uti c en fpets, fom med
Sm fyrkant fättes med kryckan (Fig. >10) uti fpindelhufvudets
medelpunct.
f f. Är en på förenämde fyrkantiga anfats fästad guten
tackjärns-skifva, uti hvilkens fyra infänkningar inkilas fyra stycken
skarpa och härdade stålskär, eller fnidor
dy dy och på den runda tappen a fättes en ihålig rulle af tråd,
e ey fom fyller jämt canons färdigbårrade caliber. När då
canon varfamt nedfänkes emot fnidorne dy dy måste den
förlorade listen af den omlöpande skifvan med famma fnidor, på en
kort stund, jämt afskäras, fom ockfå vid alla bårr-machiner är
bekant och brukeligit.
Fig. 12. Plan af skärskifvan a a.
b. Den runda fpetfen.
c c, Trärullen omkring b, fom införes uti kul-loppet.
dy dy &c. De fyra uti skifvan infatte stålfnidor.
Ännu återstår beskrifning på den bårren, hvarmed första öp-
nin-
