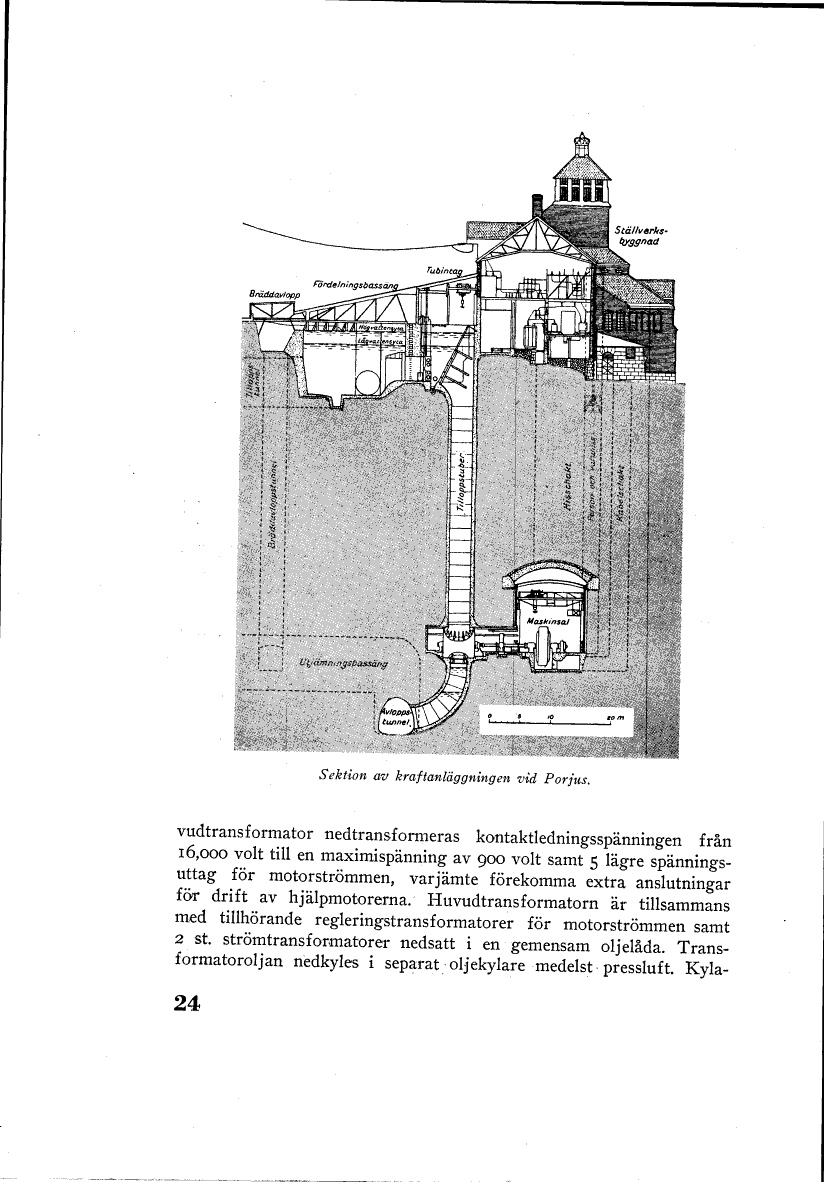

Sektion av kraftanläggningen vid Porjus.
huvudtransformator nedtransformeras kontaktledningsspänningen från
16,000 volt till en maximispänning av 900 volt samt 5 lägre
spänningsuttag för motorströmmen, varjämte förekomma extra anslutningar
för drift av hjälpmotorerna. Huvudtransformatorn är tillsammans
med tillhörande regleringstransformatorer för motorströmmen samt
2 st. strömtransformatorer nedsatt i en gemensam oljelåda.
Transformatoroljan nedkyles i separat oljekylare medelst pressluft.
